Name: VMC850 SMTCL SYMG VMC CNC 수직 가공 센터 톱니 기계 FANUC 시스템
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC850 큐
Price: 협상 가능 USD
Availability: InStock

집 > 상품 > CNC 수직 머시닝 센터 >

VMC850 SMTCL SYMG VMC CNC 수직 가공 센터 톱니 기계 FANUC 시스템

수직 CNC 턴 머신 20000mm/min

FANUC 시스템 CNC 수직 가공 센터

VMC CNC 수직 가공 센터

원래 장소:

중국

브랜드 이름:

SMTCL/SYMG

인증:

ISO certification

모델 번호:

VMC850 큐

저희와 연락

인용 을 요청 하십시오

VMC850 SMTCL SYMG VMC CNC 수직 가공 센터 톱니 기계 FANUC 시스템

제품 세부 정보

가늘고 긴 테이프녹화자 ::

BT40

종류::

수직

CNC 제어 시스템 ::

화낙, 지멘스

공급속도 (분 밀리미터 /) ::

1 - 20000 밀리미터 / 분

위치 결정 정밀도 (밀리미터) ::

0.006

반복성 (X/Y/Z) (밀리미터) ::

0.004

스핀들 모터 전원(kW) ::

7.5/11

공구 매거진 능력 ::

차원(L*W*H) ::

2400x3125x2840mm

브랜드 이름::

SYMG, SMTCL

지불 및 배송 조건

최소 주문 수량

1개 세트

가격

협상 가능

포장 세부 사항

나무 상자, 주석 트렁크, 다른 내항성이 있는 포장

배달 시간

45-60 일

지불 조건

L/C (신용장), 전신환, 웨스턴 유니온

공급 능력

달 당 50개 세트

경제적인 CNC 수직 가공 센터 M800 3 축 CNC 프레싱 기계 Syntec 컨트롤러 VMC 기계

가장 좋은 가격 을 구하라

비디오

4 축 굴착 터핑 센터 DTC500 CNC 수직 처리 FANUC CNC 프레싱 머신

가장 좋은 가격 을 구하라

비디오

SMTCL 수직 드릴링 및 터핑 머신 DTC500 효율적인 CNC 드릴링 터핑 센터

가장 좋은 가격 을 구하라

비디오

SMTCL VMC850Q 3 축 수직 가공 센터 CNC 밀링 머신 4 축 CNC 수직 가공 센터

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

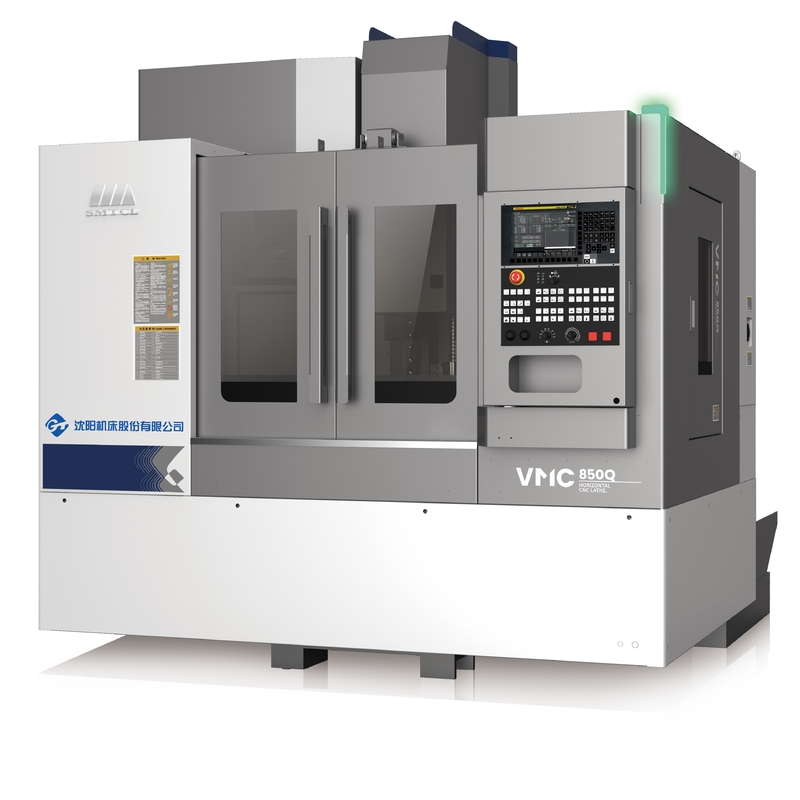

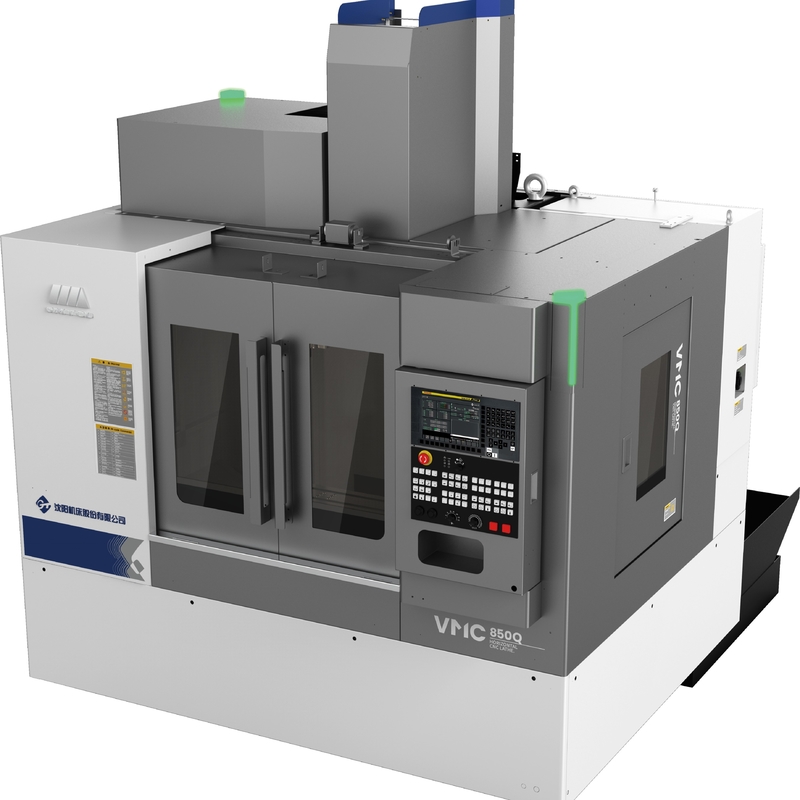

VMC850Q 수직 가공 센터

한눈에 보는 특징

간단한 구조와 뛰어난 성능

납 나사: 미리 당겨진B 안내열: 롤러

C 스핀들: 10000 RPM

D 본 스톡: 높은 경직성

E 기둥: 링골 유형

F 침대: 큰 기울기

리드 스크루: 미리 당겨진 3 축 리드 스크루는 고정 된 두 끝의 설치 방법을 채택하고, 큰 지름 40 고 정밀 구슬 스크루와,가장 좋은 속도 반응과 위치 정확도는 전 스트레칭 처리로 얻을 수 있습니다..

B 가이드 레일: 롤러 롤러 선형 가이드 레일은 3 축으로 선택되어 지반 용량을 증가시키고 기계 도구의 전반적인 딱딱함과 신뢰성을 향상시킵니다.선형 가이드는 가공 정확성을 보장하기 위해 높은 속도로 작은 진동과 낮은 속도로 크롤링이 없습니다.

C 스핀들: 10000 RPM 10000 RPM 고속 스핀들, 수입된 P4 특수 베어링, 고정도, 고직성;주요 샤프트는 공장을 떠나기 전에 동적 균형 수정 테스트를 통과했습니다.

D 머스 스톡: 높은 딱딱성 높은 딱딱성 구조 스핀드 박스 설계, 기계 도구의 절단 저항을 향상시키고 스핀드 진동을 효과적으로 줄입니다.가공 정확도 및 부품의 표면 완화를 보장하기 위해.

E 기둥: 링링 뼈 유형 고전적 인 "인간"형 구조, 단단하고 안정적으로 고속 이동에서 처리 안정성과 부하 운반 능력을 효과적으로 유지합니다.

F 침대: 큰 기울기 큰 기울기 앵글 침대, 효과적으로 잔해 제거를 촉진. 침대 내부는 견고하고 신뢰할 수있는 상자 형태의 구조 디자인을 채택합니다.제품의 경직성과 안정성을 효과적으로 향상시킵니다..

제품 사양

주요 기술 사양

주요 기술 매개 변수

항목		단위	사양
용량	X축 이동	mm	850
	Y축 이동	mm	500
	Z축 이동	mm	540
	스핀드 코와 테이블 표면	mm	120~660
	스핀드 코와 기둥 표면	mm	640
작업 테이블	테이블 크기 (L×W)	mm	1000 × 500
	테이블에 최대 부하	1kg	600
	T 슬롯 크기	mm	18x5
스핀들	스핀드 속도	rpm	10000
	스핀드 톱니/스핀드 스탠드	mm	7/24 톱니
	스핀드 톱니/스핀드 스탠드	mm	BT2
	스핀드 모터	kw	7.5/11
	최대 출력 토크	N.m	35.8/70
	스핀드 드라이브 타입		동시 치아 벨트
먹이율	X,Y,Z 급행	M/min	48/48/48
먹이율	최대 절단 공급 속도	M/min	20
A.T.C	도구 저장 용량	pc	팔 타입 24
	최대 도구 지름	mm	150(80)
	최대 도구 길이	mm	250
	도구 교체 시간 (T-T)	초	2.5
정확성	위치 정확성 X/Y/Z	mm	00.008/0.006/0006
정확성	반복 가능 위치 X/Y/Z	mm	00.005/0.004/0.004
다른 것	전체 차원 (L×WxH)	mm	2400×3125×2840
	기계의 순량	1kg	5100
	전체 전력 요구	KVA	18

표준

1. FANUC OI-MF TYPE ((5) β 제어 시스템 2. 10000 RPM 스핀들, 벨트 연결 3. 24 디스크 조작기 도구 매거진 4. 물 탱크 + 침대 빨래 칩 5. 깨끗한 공기 총, 작동 빛, 경고 빛

선택 사항

1- Fanuc O-MF 테이프시스템2- Fanuc O-MF 테이프시스템3. 시멘스 828D CNC 시스템 4. 직결 12000 RPM 기계 스핀드 5. 16000 RPM, 24000 모터 스핀드 6. 4 축 회전대 7. 2MPa, 3MPa,5MPa,7MPa 내부 냉각 8. 기름-물 분리기 9.체인 칩 제거기 10. 깨끗한 물 총 11. 도구 및 작업 부품을 검사 12.자동 문13안전 문 잠금 14. 전기 캐비닛 및 에어컨

주요 정확도

기계의 정확성은 수용 표준 GB/T18400.2-2010을 구현합니다 기계 도구 위치 정확성과 반복 위치 정확성에 대한 수용 표준 GB/T18400.4-2010

검사 항목		공장 표준
가공 정확성		IT6
위치 정확성	X축 (mm)	0.008
	Y축 (mm)	0.006
	Z축 (mm)	0.006
위치 정밀도를 반복한다	X축 (mm)	0.005
	Y축 (mm)	0.004
	Z축 (mm)	0.004

주요 구성

기계 도구의 주요 구성 및 구매 된 부품 목록

항목	사양	브랜드	언급
CNC 시스템	FANUC Oi-MF PLUS TYPE (5)	FANUC
주 엔진	비iI 8/12000-B	FANUC
X축 모터	βiSc 12/3000-B	FANUC
Y축 모터	βiSc 12/3000-B	FANUC
Z축 모터	βiS 22B/3000-B	FANUC
X축 나사류	30×62×15	NSK/FAG/NACHI/NTN
Y축 나사류	30×62×15	NSK/FAG/NACHI/NTN
Z축 나사류	30×62×15	NSK/FAG/NACHI/NTN
엑스축 공 나사	φ40×16,C3	THK/PMI/HIWN
Y축 공 나사	φ40×16,C3	THK/PMI/HIWN
Z축 공 나사	φ40×16,C3	THK/PMI/HIWN
X축 가이드 라인	35	THK/REXROTH/PMI/HIWN
Y축 가이드 라인	45	THK/REXROTH/PMI/HIWN
Z축 가이드 길	45	THK/REXROTH/PMI/HIWN

처리상황

Q1: 어떻게 요금을 받을 수 있나요?

A: 귀하의 구매 요구 사항과 마사지를 남기십시오. 우리는 가능한 한 빨리 답변 할 것입니다. 당신은 무역 관리자 또는 전화로 직접 연락 할 수 있습니다.

Q2: 사용자 정의 된 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?

A:예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.

Q3: 당신의 보증 조건은 무엇입니까?

A: 우리는 기계의 화물표 날짜부터 12 개월 동안 결함이있는 것을 증명하는 부품을 교체 할 것입니다.

Q4: 왜 당신 회사를 선택하셨나요?

A: 전체 생산 과정의 개발, 설계, 제조, 조립에서 생산되는 제품은 완전한 생산 체인을 가진 공장 사이에 수행됩니다. 이것은 가장 신뢰할 수있는 보증입니다.그리고 대부분의 CNC 브랜드는 사용자의 필요에 따라 선택할 수 있습니다.

Q5: 표준 액세서리는 가격에 포함되어 있습니까?

A: 예, 우리의 모든 가격에는 상표 표준 액세서리가 포함되어 있습니다.

Q6: 당신의 회사는 기술 인력을 우리 회사에 보내 해외에 우리의 노동자를 지시 할 수 있습니까?

A: 우리는 이러한 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 구매자의 스케줄에 따라 설치하기 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.

Q7: 가장 적합한 기계를 어떻게 선택할 수 있습니까?

A: 귀하의 사양 또는 제품 도면을 나열하십시오, 우리는 당신을 위해 가장 적합한 기계를 선택할 것입니다.

Q8: 회사의 주요 제품은 무엇입니까?

A: 우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.

Q9: 지불 조건은 무엇입니까?

A:T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
