SMTCL 10000rpm FANUC CNC 수직 가공 센터 VMC850Q CNC 프레싱 머신
제품 세부 정보
| Z 축 이동: | 540mm | 상표: | SMTCL |
|---|---|---|---|
| 스핀들 테이퍼:: | BT40 | 유형:: | 수직의 |
| CNC 제어 시스템:: | 화낙, 지멘스 | 이송 속도(mm/분):: | 1 - 20000mm/분 |
| 위치 정확도(mm):: | 0.006 | 반복성(X/Y/Z)(mm):: | 0.004 |
| 스핀들 모터 전력(kW):: | 7.5/11 | 도구 매거진 용량:: | 24 |
| 치수(l*w*h):: | 2400x3125x2840mm | X축 이동: | 850mm |
| Y축 이동: | 500mm | ||
| 강조하다 |
높은 강도 수직 CNC 회전 센터,다재다능한 CNC 프레싱 드릴링 머신,CNC 회전 다재다능 기계 도구 |
||
제품 설명
SMTCL 10000rpm FANUC CNC 수직 가공 센터 VMC850Q CNC 프레싱 머신
이 새로운 세대의 VMC850Q 수직 가공 센터는 수직 프레임 레이아웃, 크로스 슬라이드 구조, 높은 딱딱한 힐링 기둥, 뒤집은 트라페조이드 스핀드 박스, 낮은 중력,높은 딱딱한 침대, 3 축 롤러 가이드 레일, 기계의 좋은 실행 정확성, 높은 강도 및 우수한 정밀 안정성을 보장; 기계 구조는 간단하고 컴팩트, 바닥 면적은 작다,자동 라인의 조립에 유리한; 마름 표면, 굴착, 굴착, reaming, 2D 및 3D 표면 가공, 터핑 및 고 정밀 가공 통합의 다른 프로세스를 할 수 있습니다.높은 속도와 높은 효율성, 지능적이고 안정적입니다.
제품 특징:
1고직성 및 높은 안정성 설계
- 고강도 통합 cast casting bed
- 3축 P급 롤러 가이드
- 길게 뻗은 힐링 뼈 기둥
2정확성 및 정확성 유지
- C3 선제 당겨진 납 나사
- 열 대칭 기술
- 오류 보상 기술
3안전, 환경 보호, 효율적인 생산성
- 3축 급변기 48m/min
- 직접 스핀들 12000 RPM
- 침대의 이중 나선 칩 추출기
제품 세부 사항:
주요 기술 매개 변수
| 항목 | 단위 | 사양 | |
| 용량 | X축 이동 | mm | 850 |
| Y축 이동 | mm | 500 | |
| Z축 이동 | mm | 540 | |
| 스핀드 코와 테이블 표면 | mm | 120~660 | |
| 스핀드 코와 기둥 표면 | mm | 640 | |
| 작업 테이블 | 테이블 크기 (L×W) | mm | 1000 × 500 |
| 테이블에 최대 부하 | 1kg | 600 | |
| T 슬롯 크기 | mm | 18x5 | |
| 스핀들 | 스핀드 속도 | rpm | 10000 |
| 스핀드 톱니/스핀드 스탠드 | mm | 7/24 톱니 | |
| BT2 | |||
| 스핀드 모터 | kw | 7.5/11 | |
| 최대 출력 토크 | N.m | 35.8/70 | |
| 스핀드 드라이브 타입 | 동시 치아 벨트 | ||
| 먹이율 | X,Y,Z 급행 | M/min | 48/48/48 |
| 최대 절단 공급 속도 | M/min | 20 | |
| A.T.C | 도구 저장 용량 | pc | 팔 타입 24 |
| 최대 도구 지름 | mm | 150(80) | |
| 최대 도구 길이 | mm | 250 | |
| 도구 교체 시간 (T-T) | 초 | 2.5 | |
| 정확성 | 위치 정확성 X/Y/Z | mm | 00.008/0.006/0006 |
| 반복 가능 위치 X/Y/Z | mm | 00.005/0.004/0.004 | |
| 다른 것 | 전체 차원 (L×WxH) | mm | 2400×3125×2840 |
| 기계의 순량 | 1kg | 5100 | |
| 전체 전력 요구 | KVA | 18 | |
- FANUC OI-MF TYPE ((5)β 제어 시스템
- 10000 RPM 스핀드, 벨트 연결
- 24 디스크 조작기 도구 매거진
- 물 탱크 + 침대 빨래 칩
- 깨끗한 공기 총, 작동등, 경고등
- Fanuc Oi-MF TAPE (1) β 시스템
- FANUC Oi-MF TAPE 시스템
- 시멘스 828D CNC 시스템
- 직접 연결 12000 RPM 기계 스핀들
- 16000 RPM, 24000 모터 스핀들
- 4축 회전판
- 내부 냉각 2MPa, 3MPa,5MPa,7MPa
- 기름과 물 분리기
- 체인 칩 제거기
- 깨끗한 물 총
- 도구 및 작업 조각 검사
- 자동 문
- 안전문 잠금
- 전기 캐비닛 및 에어컨
기계의 정확성은 수용 표준 GB/T18400.2-2010을 구현합니다 기계 도구 위치 정확성과 반복 위치 정확성에 대한 수용 표준 GB/T18400.4-2010
| 검사 항목 | 공장 표준 | |
| 가공 정확성 | IT6 | |
| 위치 정확성 | X축 (mm) | 0.008 |
| Y축 (mm) | 0.006 | |
| Z축 (mm) | 0.006 | |
| 위치 정밀도를 반복한다 | X축 (mm) | 0.005 |
| Y축 (mm) | 0.004 | |
| Z축 (mm) | 0.004 | |
기계 도구의 주요 구성 및 구매 된 부품 목록
| 항목 | 사양 | 브랜드 | 언급 |

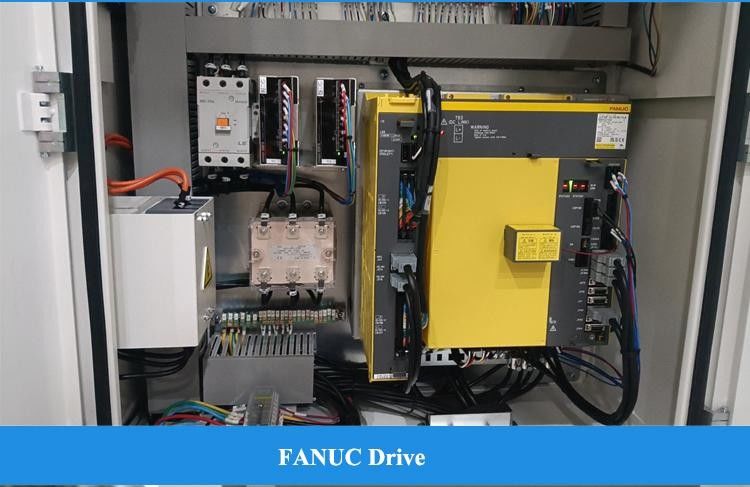

| CNC 시스템 | FANUC Oi-MF PLUS TYPE (5) | FANUC | |
| 주 엔진 | 비iI 8/12000-B | FANUC | |
| X축 모터 | βiSc 12/3000-B | FANUC | |
| Y축 모터 | βiSc 12/3000-B | FANUC | |
| Z축 모터 | βiS 22B/3000-B | FANUC | |
| X축 나사류 | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Y축 나사류 | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Z축 나사류 | 30×62×15 | NSK/FAG/NACHI/NTN | |

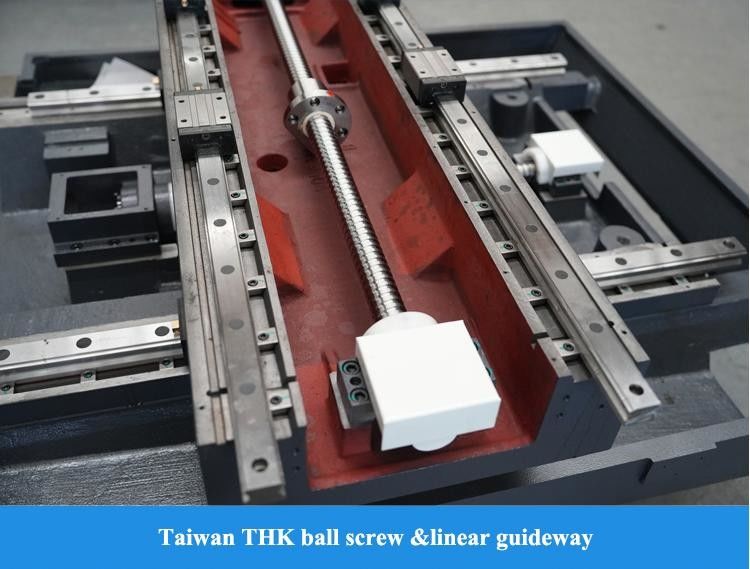

| 엑스축 공 나사 | φ40×16,C3 | THK/PMI/HIWN | |
| Y축 공 나사 | φ40×16,C3 | THK/PMI/HIWN | |
| Z축 공 나사 | φ40×16,C3 | THK/PMI/HIWN | |
| X축 가이드 라인 | 35 | THK/REXROTH/PMI/HIWN | |
| Y축 가이드 라인 | 45 | THK/REXROTH/PMI/HIWN | |
| Z축 가이드 길 | 45 | THK/REXROTH/PMI/HIWN |
우리 를 선택 하는 이유:
- 최고 품질 감각, 고객의 요청은 우선입니다
- 30 년 + R & D 역사, 회사는 1993 년에 설립되었습니다
- 연구 및 설계 능력을 가진 첨단 기술 제조업체
- 안정적이고 성숙한 공급 시스템
- 젊은 영업 및 엔지니어 인스턴트 서비스 (24시간 온라인)
- 에르고노믹과 간편한 유지 보수에 따라 메커니즘의 업그레이드
- 우리의 구조 설계 원칙: 간편한 유지 및 설치, 낮은 유지 보수 비용, 생산에 영향을 미치지 않습니다
우리 에 관한 것:
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
우리 공장:
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
우리는 제조 회사입니다.
Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.
Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.
Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
