원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
IT35 시리즈
제품 설명:

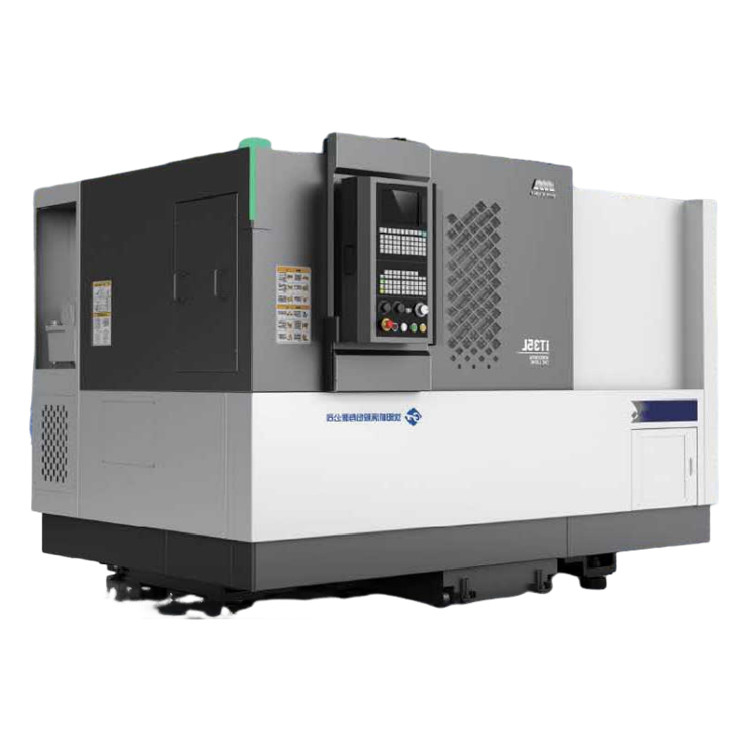

IT 시리즈 수평 CNC lathes는 모든 종류의 디스크 및 짧은 샤프트 부분을 처리하는 데 적합하며, 끝 면과 끝 구석, 외부 원 및 내부 구멍 가닥을 돌릴 수 있습니다.틈과 회전 표면 및 기타 기하학적 특징자동차, 베어링, 엔지니어링 기계, 비철금속 및 다른 산업에 대한 회전 부품의 효율적이고 큰 양, 고 정밀 처리 요구 사항을 충족 할 수 있습니다.
제품 특징:
1고직성
* 전체 기계 구조를 최적화하기 위해 유한 요소 분석
* 침대는 합리적인 바 레이아웃과 함께 고품질 가루로 만들어졌습니다

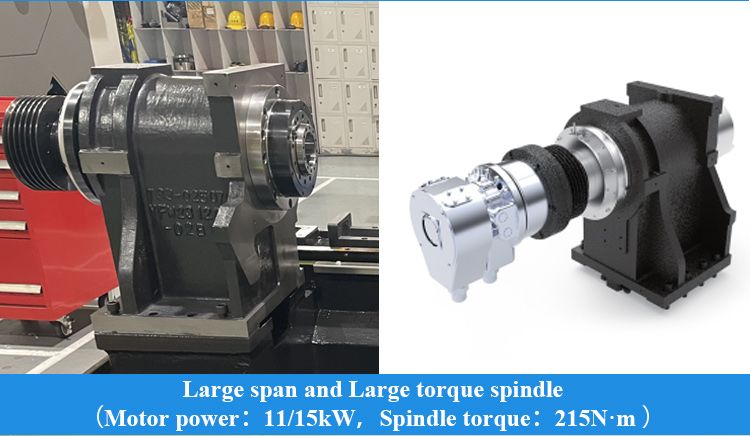

* 큰 스프렌, 큰 토크 스핀드 구성, 절단 경직성을 향상
* 정밀 스크래핑 프로세스, 연결 경직성을 향상
|
항목
|
단위
|
사양
|
||
|
IT35
|
IT35L
|
|||
|
최대 회전 지름
|
mm
|
Φ360
|
||
|
최대 회전 길이는
|
mm
|
350
|
500
|
|
|
침대에 대한 최대 스윙
|
mm
|
Φ580
|
||
|
최대 스윙
|
mm
|
Φ360
|
Φ330
|
|
|

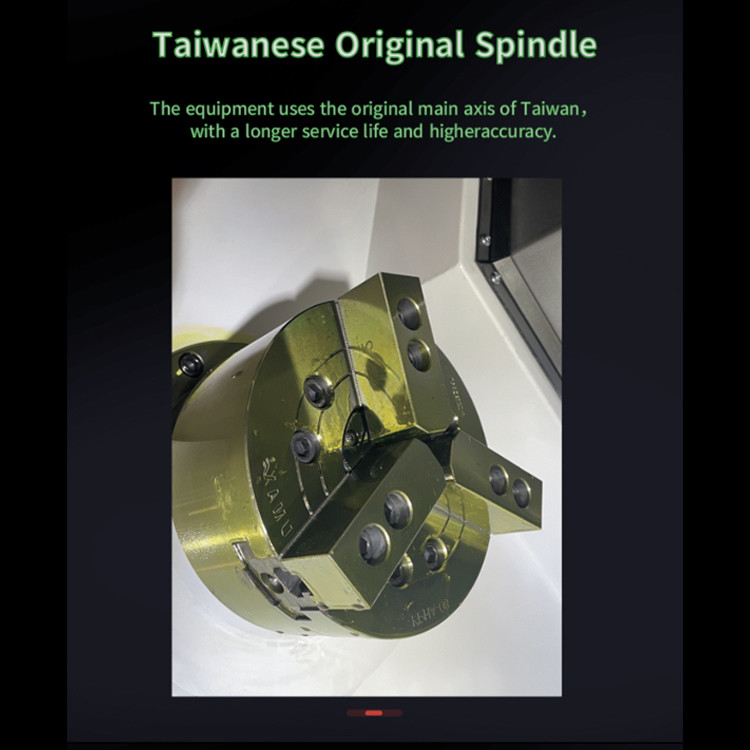

스핀들
|
스핀드 나스
|
|
A2-6
|
|
|
앞 베어링 다이어
|
mm
|
100
|
||
|
스핀드 코너와 구멍 크기
|
|
1:20;Φ70
|
||
|
스핀드 구멍의
|
mm
|
Φ65
|
||
|
최대 하루
|
mm
|
Φ50
|
||
|

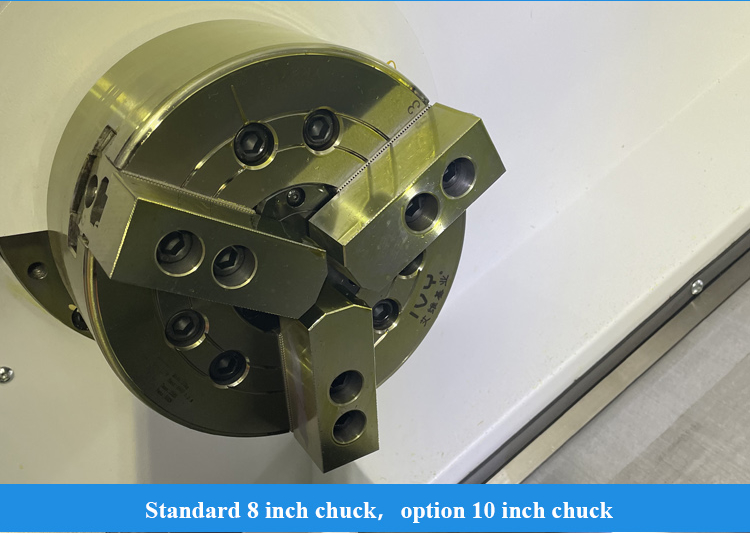

턱 크기
|
인치
|
8
|
||
|
스핀드 속도
|
r/min
|
4000
|
||
|
스핀드 등급 토크
|
Nm
|
157.5 ((666r/min)
|
||
|
최대 스핀드 토크
|
Nm
|
215 ((666r/min)
|
||
|
최대 모터 출력 전력 연속/30분
|
kW
|
여호와 의 증인, 11/15
|
||
|
먹이는
|
X/Z 급행
|
m/min
|
30
|
|
|
X/Z 최대 속도
|
m/min
|
30
|
||
|
x 축 이동
|
mm
|
200
|
||
|
z 축 이동
|
mm
|
350
|
510
|
|
|

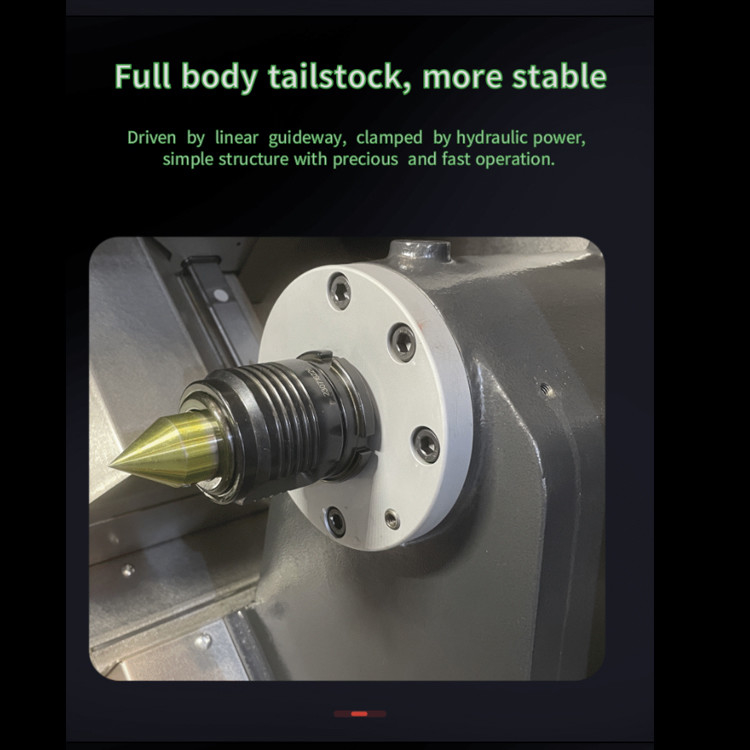

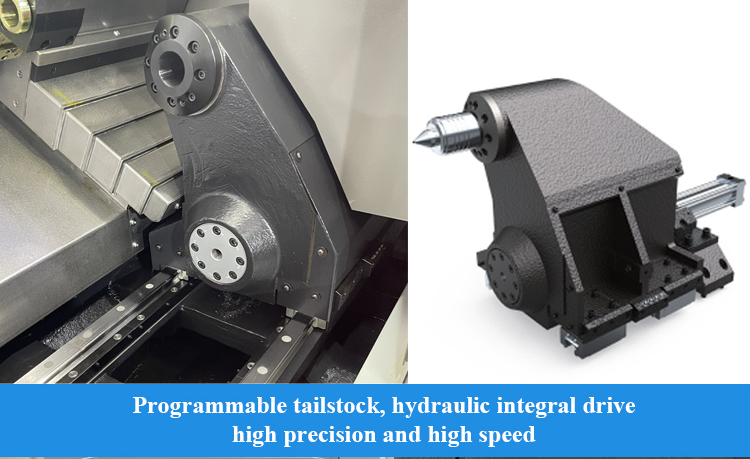

Tailstock
|
꼬리동물 여행
|
mm
|
아니
|
400
|
|
드라이브 타입
|
|
아니
|
실린더 드라이브
|
|
|
최대 빠른 이동 속도
|
m/min
|
아니
|
8
|
|
|
턱대기 작업 조각의 최소 길이가
|
mm
|
아니
|
120
|
|
|
꼬리 톱니
|
모스어
|
아니
|
MT-5
|
|
|

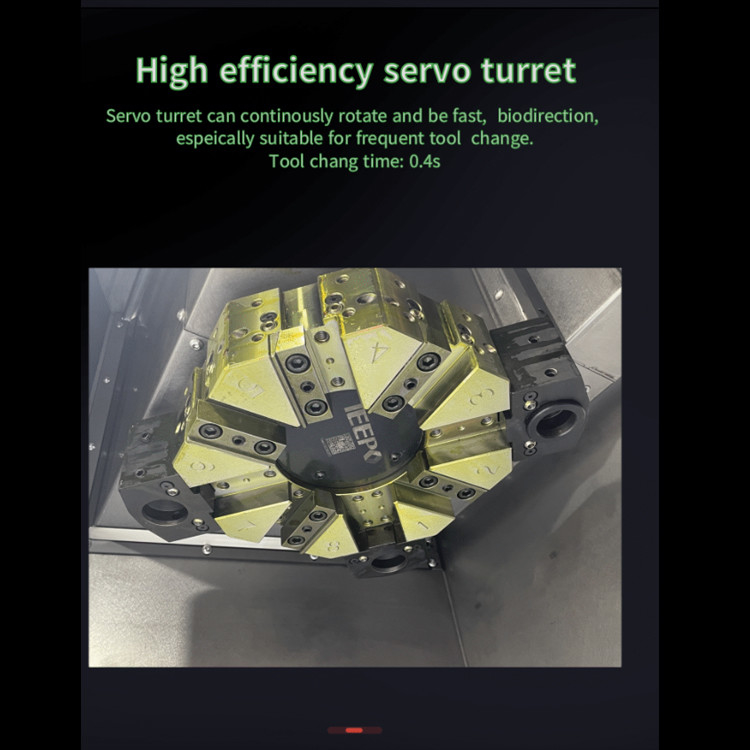

타워
|
타워 타입
|
|
수평 8역 서보 타워
|
|
|
중앙 높이
|
mm
|
80
|
||
|
회전 위치
|
세크.
|
± 16
|
||
|
절단기가 가까운 도구를 선택할 수 있는지 여부
|
|
네
|
||
|
끝 도구 보관기
|
mm
|
25×25
|
||
|
보러 도구 기기
|
mm
|
Φ40
|
||
|
리듀서 수갑
|
mm
|
Φ32
|
||
|
냉각 칩 제거
|
냉각 펌프 압력
|
바
|
0.9
|
|
|
냉각 펌프 흐름
|
L/min
|
40
|
||
|
탱크 용량
|
L
|
150
|
160
|
|
|
칩 추출기 형태
|
|
오른쪽에 있는 체인판
|
||
|
로딩
|
디스크 같은 부품
|
1kg
|
150 턱 및 기타 액세서리 포함
|
|
|
원자부품
|
1kg
|
300 턱과 그 밖의 부속품
|
||
|
다른 것
|
스핀들 중심은 침대 밑에서 높습니다
|
mm
|
108+0
|
|
|
무게
|
1kg
|
3300
|
3600
|
|
|
전력
|
kVA
|
27
|
||
|
전체 차원
(L*W*H) |
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
|
산업 적용:
우리 서비스:
1배달 전에 조립하고 디버깅
