SMTCL FANUC 컨트롤러 10000rpm CNC 밀링 센터 VMC850Q 수직 머시닝 센터 VMC 기계
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | VMC850Q |
|---|---|---|---|
| 키워드: | CNC 수직형 머시닝 센터 | CNC 제어 시스템: | 파누크/시멘스/미쓰비시 |
| 테이블 크기(L×W): | 1200×500 | 테이블의 최대 하중: | 600kg |
| X축 이동: | 1000mm | Y축 이동: | 500mm |
| Z 축 이동: | 540mm | 항공 교통 관제 센터: | 로봇팔이 있는 24 ATC |
| 강조하다 |
수직 CNC 밀링 센터,수직 CNC VMC 기계,CNC 밀링 센터 1200×500 |
||
제품 설명
제품 설명:

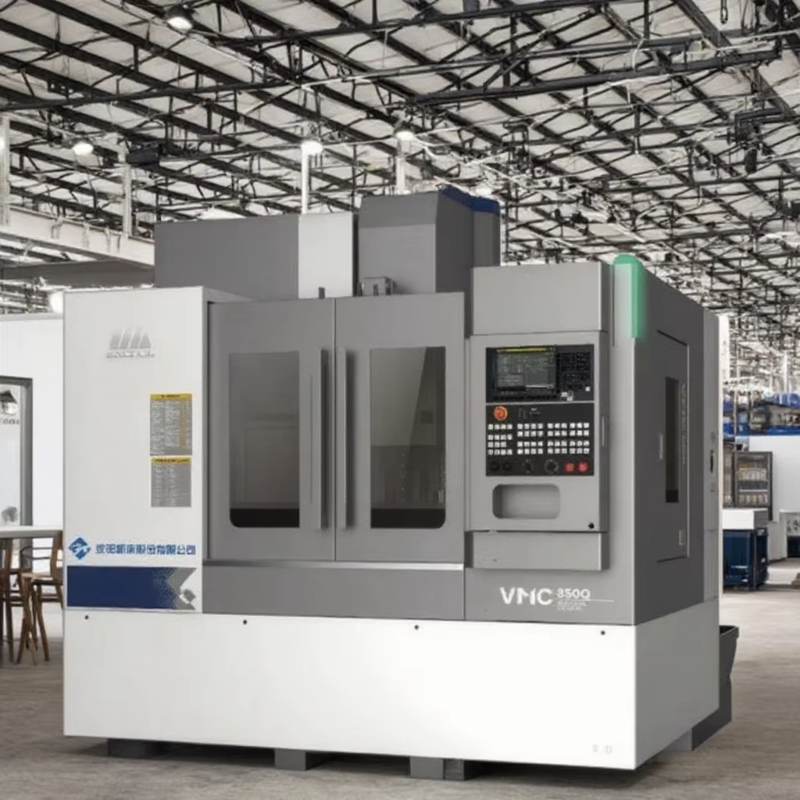

CNC 밀링 센터 VMC850Q 수직 가공 센터 FANUC 컨트롤러 CNC VMC 기계
VMC850Q는 고성능의 수직 가공 센터입니다. 중력 중심이 낮고 큰 스펜 베드 디자인은 기계의 딱딱성을 크게 향상시킵니다.측면에 십자 모양의 외골격 갈비뼈가 있습니다1000x500mm의 작업 테이블 크기로, 스핀들 박스는, 독특한 열 대칭 구조를 특징으로, 효과적으로 열 변형을 방지합니다.최대 600kg의 작업 조각 무게를 처리 할 수 있습니다.7.5/11kw 스핀드 모터 를 탑재 하여 1만 10천 rpm 까지 가속력 을 발휘 한다. 24개 위치 의 도구 매거진 과 함께 2.5초 의 빠른 도구 변경 시간 을 사용 하여 고효율적 인 작업 을 보장 한다.3 축 급행속도는 48m/min그것은 밀링, 굴착, 굴착 및 자동차 및 일반 기계와 같은 다양한 산업에서 터핑을 위해 완벽합니다. 정확성과 생산성을 보장합니다.
제품 특징:
1고직성 및 높은 안정성 설계
* 고강도 통합 cast cast casting bed
* 3축 P급 롤러 가이드
* 길게 뻗은 힐링 뼈 기둥
|
항목
|
단위 |
VMC850Q
|
VMC1000Q | VMC1100Q | |
| 용량 |
X축 이동
|
mm
|
850
|
1000 | 1100 |
|
Y축 이동
|
mm |
500
|
500 | 620 | |
|
Z축 이동
|
mm | 540 | 540 | 600 | |
| 스핀드 코와 테이블 표면 | mm | 120~660 | 120~660 | 120-720 | |
| 스핀드 코와 기둥 표면 | mm | 640 | 640 | 743 | |
| 작업 테이블 |
테이블 크기 (L×W)
|
mm |
1000 × 500
|
1200×500 | 1300×610 |
|
테이블에 최대 부하
|
1kg |
600
|
600 | 1000 | |
| T 슬롯 크기 | mm | 18x5 | 18x5 | 18x5 | |
| 스핀들 | 스핀드 속도 | rpm | 10000 | 10000 | 10000 |
| 스핀드 톱니/스핀드 스탠드 | mm | 7/24 톱니 | 7/24 톱니 | 7/24 톱니 | |
| BT2 | BT2 | BT2 | |||
| 스핀드 모터 |
kw
|
7.5/11 | 7.5/11 | 여호와 의 증인, 11/15 | |
| 최대 출력 토크 | N.m | 35.8/70 | 35.8/70 | 52.5/95.5 | |
| 스핀드 드라이브 타입 |
동시 치아 벨트
|
||||
| 도구 | 툴 홀더 모델 |
마스 403 BT40
|
|||
| 당겨진 스톱 모델 |
MAS 403 P40T-I
|
||||
| 먹이율 | X,Y,Z 급행 | m/min |
48/48/48
|
||
| 3 축 모터 전력 (X/Y/Z) | kW | 1.8/1.8/3 | 1.8/1.8/3 | 3/3/3 | |
| 3 축 모터 토크 (X/Y/Z) | 제1항 | 11/11/20 | 11/11/20 | 20/20/20 | |
| 최대 절단 공급 속도 | mm/min |
1~20000
|
|||
|
A.T.C
|
종류 | pc |
로봇 팔을 장착한 항공통제
|
||
| 모드 |
두 방향으로 가장 가까운 도구 선택
|
||||
| 용량 | PC |
24
|
|||
| 최대 도구 길이 | mm |
300
|
|||
| 최대 도구 무게 | 1kg |
7
|
|||
| 최대 디스크 디아. - 완전 |
mm
|
80
|
|||
| 최대 너무 디스크 디아. |
mm
|
150
|
|||
| 도구 교체 시간 (T-T) | 초 |
2.5
|
|||
| 테이블과 바닥 사이의 높이 | mm | 900 | 900 | 950 | |
| 다른 것 | 전체 차원
(L×WxH)
|
mm | 2400 × 2975 × 2840
(칩 컨베이어 제외)
|
2700 × 2975 × 2840
(칩 컨베이어 제외)
|
2940 × 3450 × 3050
(칩 컨베이어 제외)
|
| 기계의 순량 | 1kg | 5100 | 5400 | 6200 | |
| 전체 전력 요구 | KVA | 18
|
18 | 25 | |
| 표준 구성:
1FANUC OI-MF TYPE (5)β 제어 시스템
2. 10000 RPM 스핀들, 벨트 연결 3. 24 디스크 조작기 도구 매거진 4물 탱크 + 침대 빨래 칩 5. 깨끗한 공기 총, 작동 빛, 경고 빛 |
선택적 구성:
1FANUC 오이-MF 테이프 (1)
2FANUC 오이-MF 테이프 시스템 3시멘스 828D CNC 시스템 4직접 연결 12000 RPM 기계 스핀들 516000 RPM, 24000 엔진 스핀드 64 축 회전판 72MPa, 3MPa, 5MPa, 7MPa 내 냉각 8기름과 물 분리기 9. 체인 칩 제거기 10깨끗한 물 총 11도구 및 작업 조각 검사 12자동 문 13안전문 잠금 14전기 캐비닛과 에어컨 |
||||
우리 서비스:
1배달 전에 조립하고 디버깅
224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.
3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).
4전체 창고 솔루션 제공
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
