Name: 중량 경사 침대 CNC 턴 프레싱 컴보 HTC80 수평 CNC 턴 프레싱 기계
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC 80n
Availability: InStock

집 > 상품 > 경사 베드 CNC 선반 >

중량 경사 침대 CNC 턴 프레싱 컴보 HTC80 수평 CNC 턴 프레싱 기계

CNC (컴퓨터에 의한 수치제어) 터닝센터

CNC 라트프레싱 콤보

중용 수평 기울기 베드 라트

원래 장소:

중국

브랜드 이름:

SMTCL

인증:

CE ISO certification

모델 번호:

HTC 80n

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

브랜드 이름:

SMTCL

모델 번호:

HTC 80n

CNC 제어 시스템:

GSK/FANUC/SIEMENS

CNC 또는 아니:

CNC

핵심 단어:

중심으로 돌고, 기울어진 침대 CNC 턴

적용:

다목적 금속 가공

맥스. 베드 위에서 흔들리세요:

Φ1000

맥스. 절단 직경:

Φ800

최대 절단 길이:

1000/1500/2000/3000/4000

주축 구경 지름:

Φ130

지불 및 배송 조건

최소 주문 수량

포장 세부 사항

나무 상자, 주석 트렁크, 다른 내항성이 있는 포장

배달 시간

45-60 일

지불 조건

T/T, L/C, Western Union

공급 능력

달 당 50개 세트

SMTCL CNC 톱니 IT35L 금속 베어링 가공 대형 스판 스핀드 CNC 톱니 기계

가장 좋은 가격 을 구하라

비디오

SMTCL 75도 회전 센터 HTC63t 슬랜트 베드 CNC 라트 Heavy Duty 수평 CNC 라트 기계

가장 좋은 가격 을 구하라

비디오

SMTCL CNC 라트 HTC 50n Fanuc 컨트롤러 라이브 툴링 슬랜트 베드 CNC 라트 수평 CNC 터닝 센터

가장 좋은 가격 을 구하라

비디오

SMTCL 슬랜트 베드 CNC 라트 HTC40B5 금속 CNC 라트 머신

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

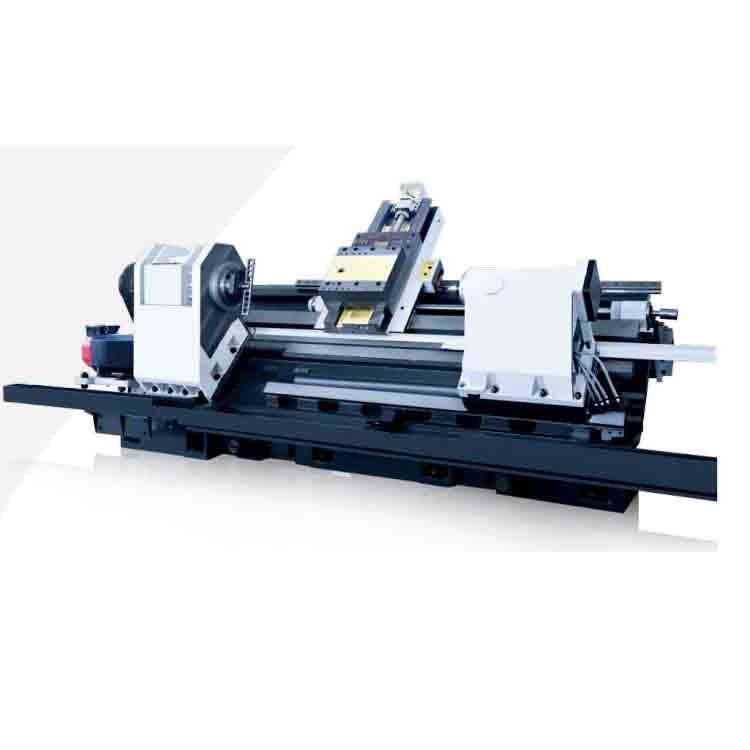

중량 경사 침대 CNC 턴 프레싱 컴보 HTC80 수평 CNC 턴 프레싱 기계 0

제품 설명:

슬랜트 침대 CNC 턴 HTC 80 시리즈 턴 프레싱 머신 콤보

HTC 대용량 시리즈 CNC 톱니바퀴는 현재 세계에서 진보 된 모듈화된 디자인 아이디어에 따라 우리 공장에서 개발 및 설계 된 새로운 다재다능한 CNC 수평 톱니바퀴입니다.45 °고직성 통합 기울기 침대는 안정적인 성능을 가지고 있으며 가공 정확성과 사용 수명을 보장합니다.; 유한 요소 분석을 통해 제품은 가장 합리적인 구조 레이아웃을 실현합니다; 모듈화 된 조합은 3 축 및 4 축 구성 및 기능을 쉽게 실현합니다.HTC 80 시리즈 수평 통합 기울기 침대, 내부 갈비 모양의 레이아웃을 채택하고, 톱션에 대한 뛰어난 저항을 채택 45°(75°는 선택적으로 樹脂 결합 모래 기술, 가이드레일 표면높은 전반적인 딱딱성 및 부드러운 칩 제거의 장점. 부분 모델) 는 합리적인 침대와 기능을 갖추고 있습니다.

제품 특징:

A:고위 경직성

그것은 45 ° 및 75 ° 고직성 통합 기울기 침대를 채택하고 모든 주름은 유한 요소에 의해 최적화됩니다
기계 작동 및 절단 도중 진동을 효과적으로 제거하고 신뢰성을 향상시키고
고객들이 지속적이고 안정적인 처리 품질을 얻을 수 있도록 유지합니다.

B:높은 정밀도

기계 도구의 모든 부분은 국내외에서 잘 알려진 제조업체로부터 정밀 밀링 부품을 채택합니다.첨단 구조 설계와 완벽한 공정 조치는 전체 레이아웃을 컴팩트하게 만듭니다., 조화로운, 그리고 좋은 딱딱성, 기계 도구가 높은 가공 정확성과 장기 정확성 유지를 보장합니다.

C: 즐거운

선택적으로 전체적으로 75° 기울어진 침대 기계 도구, 수직 및 수평 중앙 프레임으로 장착, 스핀드의 중심은 조작자에게 더 가깝습니다.작업 부품을 로딩 및 로딩 및 칩 제거에 편리합니다..

D:rich 구성

기계는 고객의 다양한 요구를 충족하기 위해 다양한 모듈을 구성 할 수 있습니다. 일부 모델은 회전 센터가 될 수있는 전력 도구 타워로 장착 될 수 있습니다.풍부한 구성과 높은 비용 성능.

제품 파라미터:

항목	UNIT	HTC 80n 시리즈	HTC 80t 시리즈	HTC 80nm 시리즈
맥스, 침대 위로 돌라	mm	Φ1000/Φ1000/Φ1000/Φ970/Φ950	Φ950	Φ1000/Φ1000/Φ1000/Φ970/Φ950
맥스. 차에 돌라	mm	Φ800	Φ800	Φ800
최대 절단 지름 (디스크/아치)	mm	Φ800	Φ800	Φ800
최대 절단 길이	mm	1000/1500/2000/3000/4000	1000/1500/2000/3000/3500	1000/1500/2000/3000/4000
스핀들 구멍 지름	mm	Φ130	Φ130	Φ130
스핀드 코의 형태		A2-11	A2-11	A2-11
막대기를 가로지르는 최대 지름	mm	Φ115 (하이드라릭 홀 턱)	Φ115 (하이드라릭 홀 턱)	Φ115 (하이드라릭 홀 턱)
주요 모터 전력 (연속 / 30분)	kw	30/37	30/37	30/37
스핀드 속도 범위 / 최대 출력 토크	r/min	(기계 2단계) 20~1200 / 2450	(기계 2단계) 20~1200 / 2456	(기계 2단계) 20~1200 / 2450
턱 지름	인치	15	15인치	15
X축의 최대 이동량	mm	410	410	410
Z축의 최대 이동	mm	1050/1550/2050/3050/4050	1100/1600/2100/2600/3600	1050/1550/2050/3050/4050
빠른 속도 (X축)	m/min	12/15 12/15 12/12 12/12 12/12	10/12	12/15;12/15;12/12; 12/12;12/12
도구탑의 형태		수평 12 위치 타워	수평 12 위치 타워	수평 12 위치 타워
도구 턱의 크기	mm	32X32 / Φ50	32×32/ Φ50	32×32/ Φ50
위치 정확성 (X축)	mm	0.013	0.013	0.013
위치 정확성 (Z축)	mm	00.020/0.026/0.035/0.040/0.048	00.020/0.022/0.03/0.04/0.044	00.020/0.026/0.035/0.040/0.048
위치 변경 정확성 (X축)	mm	0.006	0.006	0.006
위치 변경 정확성 (Z축)	mm	00.008/0.010/0.013/0.016/0.016	0008/0.012/0.015/0.018/0.018	00.008/0.010/0.013/0.016/0.016
가공 정확성		IT6	IT6	IT6
디스크 작업 조각의 최대 무게	1kg	500	500	500
셰프트 작업 조각의 최대 무게	1kg	2000	2000	2000
기계의 무게	1kg	14000/17000/20000/23000/30000	22000/25000/28000/32000/35000	14000/17000/20000/30000
기계의 전체 차원 (LxWxH)	mm	4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680	7400x2800x3130/7800x2800x313/ 8200x2800x3130/9000x2800x3130/9400x2800x3130	4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680

산업 적용:

작업 부품 예: 가이드 수갑

가공 모델: HTC50t 작업 조각 재료: 27SiMn 선형 속도: 120-180m/min 공급 속도: 0.1-8mm/r (목을 포함) 가공 효율: 26분

작업 부품 예: 중형 500 실린더

가공 모델: HTC63350t 가공재료: 27SiMn 선형 속도: 120-180m/min 공급 속도: 02-10mm/r (목을 포함) 가공 효율: 75분

작업 부품 예: 드라이브 축

가공 모델: CQ850n 작업 조각 재료: 40Cr 선형 속도: 150-180m/min 공급 속도: 0.1-0.3mm/r 가공 효율: 12 분

작업 부품 예: RE2B 축

가공 모델: HTC63n (복지탑) 작업 조각 재료: 35CrMo 선형 속도: 150-260m/min 공급 속도: 0.2-0.5mm/r (선 포함) 가공 효율: 39분.

우리 서비스:

1배달 전에 조립하고 디버깅

224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.

3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).

4전체 창고 솔루션 제공

우리 를 선택 하는 이유:

◆ 최고 품질 의 감각, 고객 의 요구 가 우선

◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다

◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체

◆ 안정 하고 성숙 한 공급 시스템

◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.

◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드

◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다

우리 에 관한 것:

방문해 주세요!

상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.

SMTCL와 SYMG 그룹80년 이상의 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!

우리 공장:

중량 경사 침대 CNC 턴 프레싱 컴보 HTC80 수평 CNC 턴 프레싱 기계 10

전시회:

중량 경사 침대 CNC 턴 프레싱 컴보 HTC80 수평 CNC 턴 프레싱 기계 11

FAQ:

Q1. 당신은 무역 회사 또는 제조 회사입니까?

우리는 제조 회사입니다.

Q2. 회사의 주요 제품은 무엇입니까?

우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.

Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?

예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.

Q4: 보증 조건은 무엇입니까?

우리는 기계의 konosament 날짜부터 12 개월 동안 결함이있는 것을 증명하는 부품을 교체 할 것입니다.

Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹

Q6: 왜 당신 회사를 선택하셨나요?

전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.

Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?

우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.

Q8: 지불 조건은 무엇입니까?

T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
