원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
Model Number:
HMC 50Q

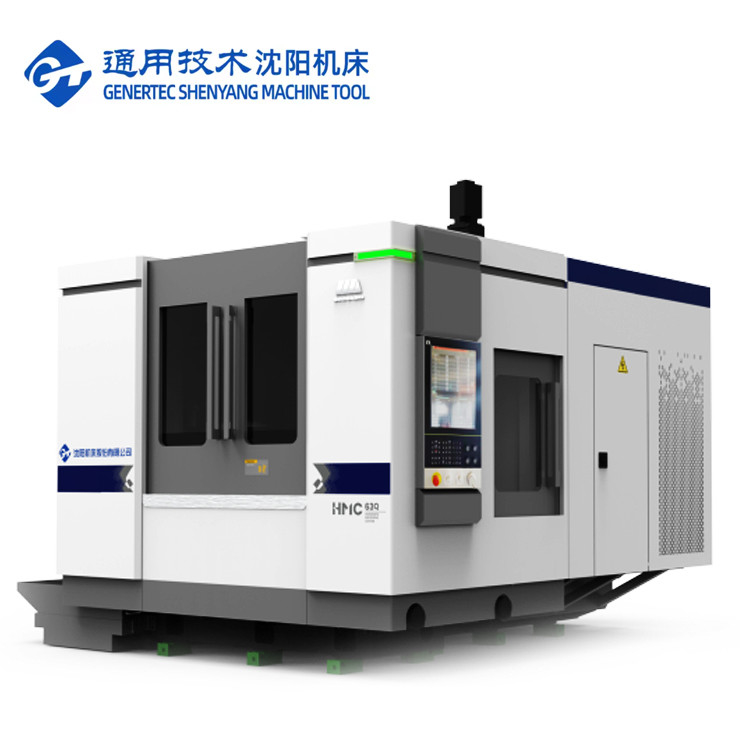

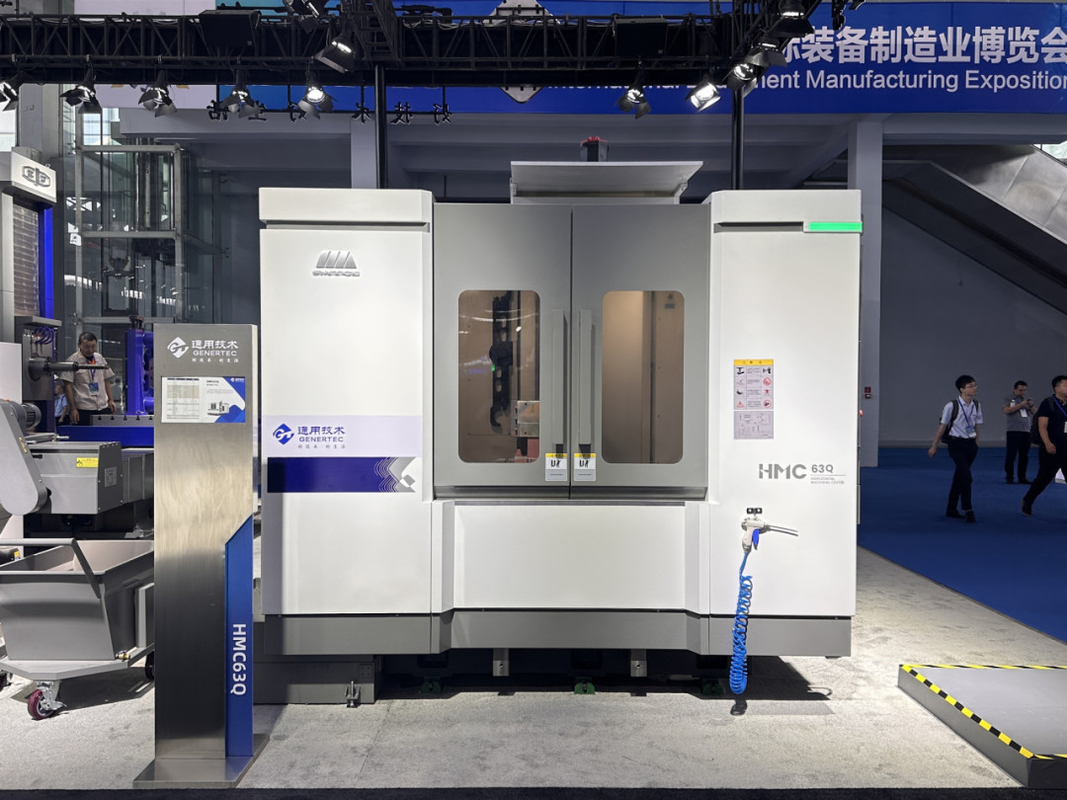

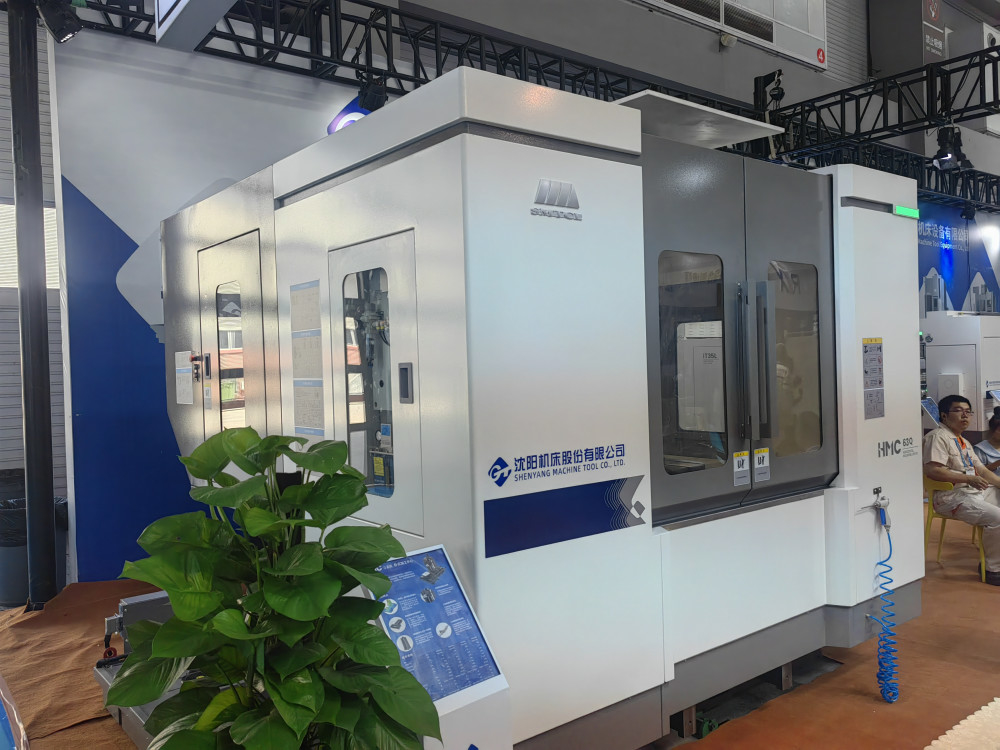

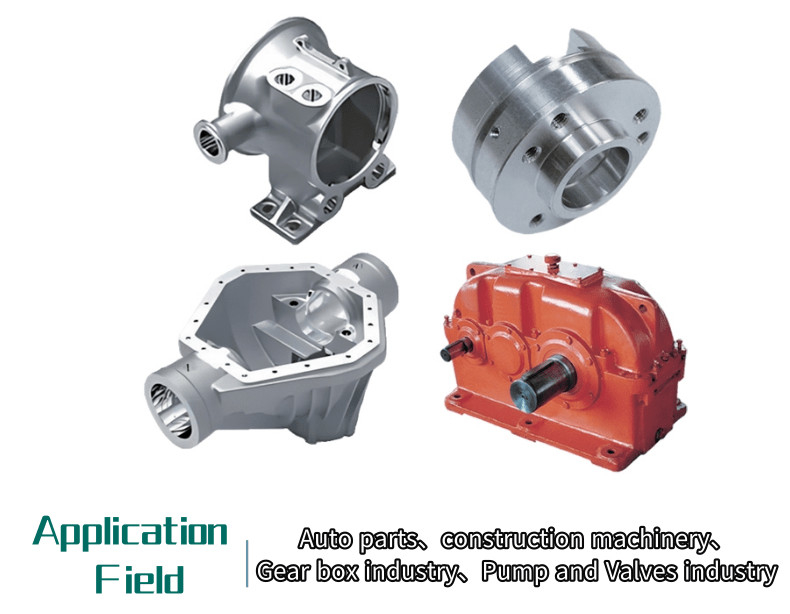

HMC-Q 시리즈 수평 가공 센터는 새로운 세대의 고성능 및 컴팩트 기계입니다. 그것은 우수한 품질, 높은 신뢰성 및 효율성을 가지고 있습니다. 그것은 광범위하게 자동차 부품, 펌프,밸브 및 다른 산업그것은 높은 효율을 가진 단일 또는 작은 팩 제품의 처리 요구 사항을 충족 할 수 있습니다.
기계 도구는 유한 요소 분석으로 설계되어 있으며 잘 딱딱하고 전체 구조와 큰 부분은 전체 기계의 딱딱함과 안정성을 향상시키기 위해 최적화되었습니다.
뒤집어진 T 모양의 통합 침대, 큰 팽창, 낮은 중력 중심, 잘 딱딱, 강화 된 반 변형, 칩 제거를 위해 4 그룹 회전 케이지를 사용하여 제거 효율성을 보장합니다
이 시리즈의 기둥에 의해 이중 벽 구조가 채택됩니다, Y 축 모터 베이스와 기둥은
기계 도구의 정확성과 안정성을 향상시키기 위해 함께 버금가는

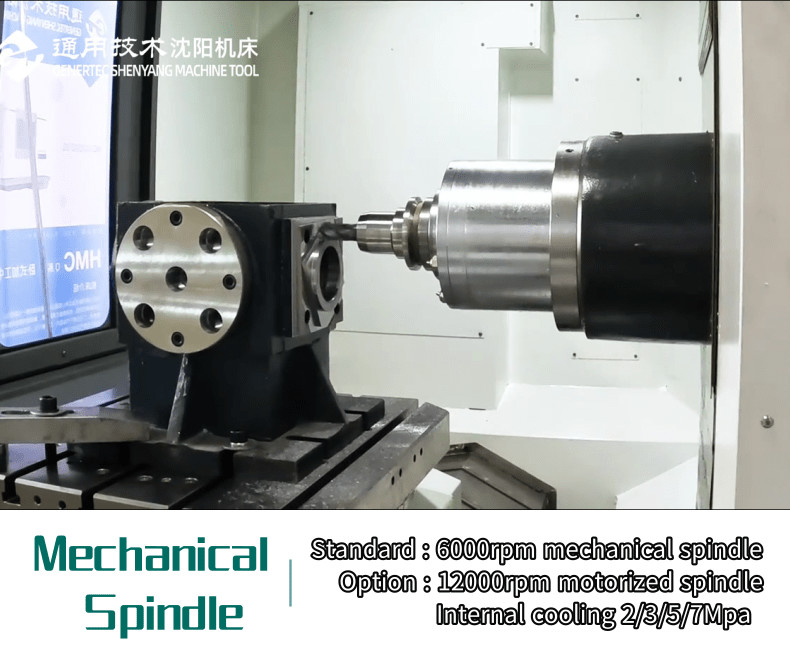

열 대칭 스핀드는 열 변형의 제어성을 향상시킵니다. 우수한 열 안정성.

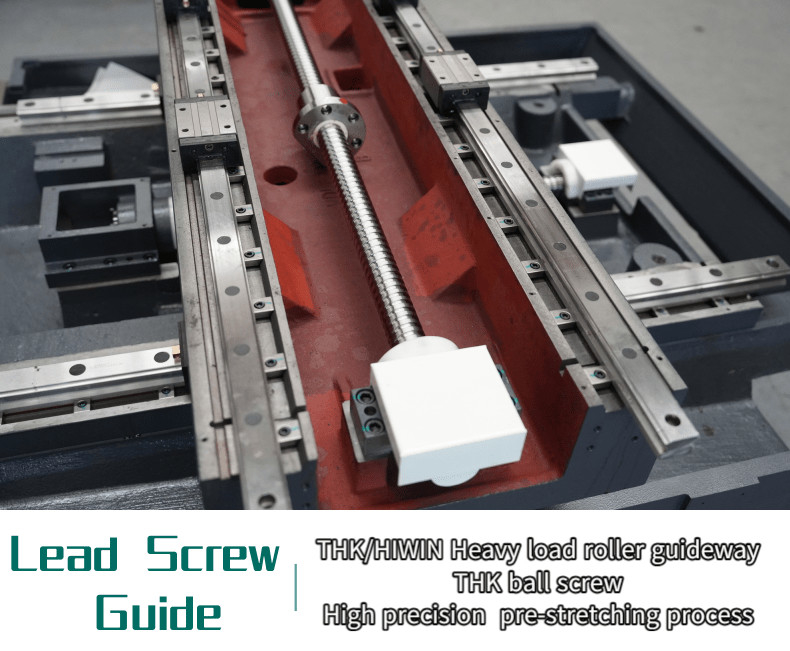

모든 세 축에는
정밀 공 나사, 사전 스트레칭 프로세스는 작업 중에 나사 가열의 영향을 효과적으로 줄이고 기계 도구의 정확도를 향상시키기 위해 채택됩니다.강화 된 변형 방지 능력 및 정확성 유지.
◆ 두 개의 기어 전환 속도 변경
고속 가공에서 무거운 절단까지 달성
◆ 큰 팽창구조 로 된 베어링, 높은 딱딱성
| 항목 | 단위 | HMC 50Q |
| 작업 테이블 | ||
| 작업 테이블 크기 | mm | 500*500 |
| 작업 테이블 용량 | 1kg | 800 |
| 작업 테이블 수 | pcs | 1(2) |
| 작업 범위 | ||
| X축 이동 | mm | 750 |
| Y축 이동 | mm | 600 |
| Z축 이동 | mm | 600 |

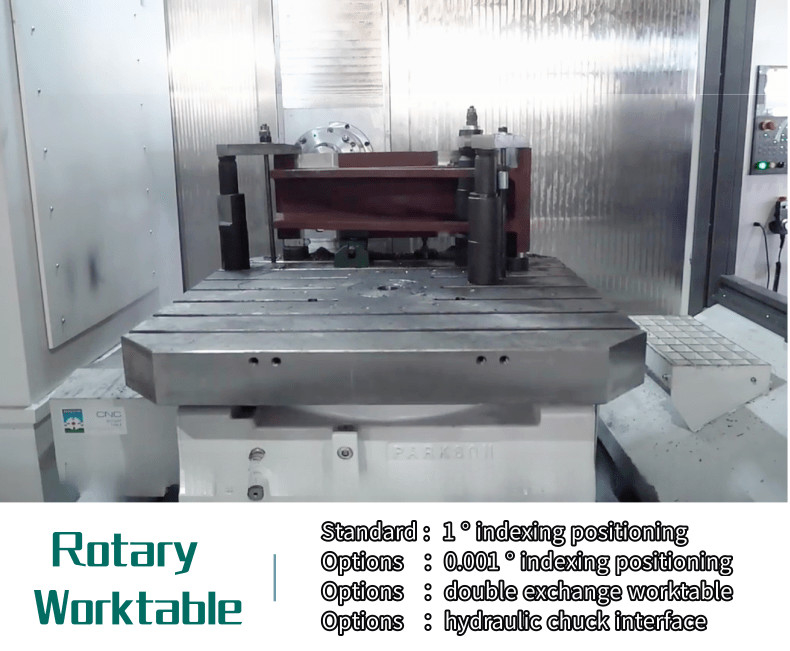

| B축 인덱싱 | 1° ×360 | |
| 작업 조각의 최대 회전 지름 | mm | Φ800 |
| 스핀드 코에서 작업 테이블 중앙까지의 거리는 | mm | 750 최대 |
| 스핀드 코에서 작업 테이블 중앙까지의 거리는 | mm | 150분 |
| 스피 닌 델 네 쏘 즈 작업 테이블 표면 사이의 거리 | mm | 650 최대 |
| 스피 닌 델 네 쏘 즈 작업 테이블 표면 사이의 거리 | mm | 50분 |
| 스핀들 | ||
| 스핀드 코너 (7: 24) | BT2 | |
| 최대 속도 | rpm | 8000 |
| 스핀드 모터 파워 (연속/S2) | kw | 7.5/11 |
| 최대 출력 토크 (continuous/S2) | mm | 53/105 ((15분) |

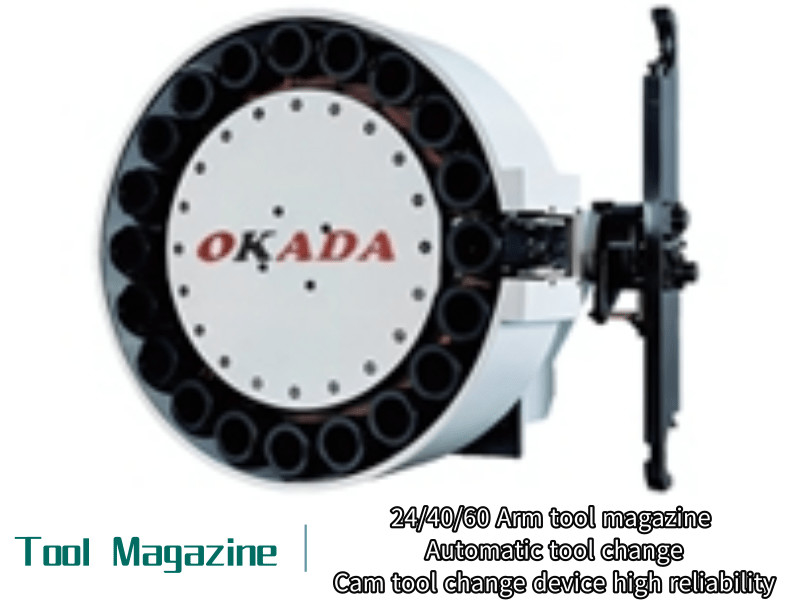

| 도구 잡지 | ||
| 도구 매거진 용량 | PCS | 24 |
| 최대 도구 길이 | 음 | 300 |
| 최대 도구 무게 | 1kg | 8 |
| 최대 도구 지름 꽉/무어 | mm | Φ78/Φ120 |
| 도구 교체 시간 (T-T) | s | 3 |
| 먹이 | ||
| 최대 절단 공급 속도 (X/Y/Z) | mm/min | 1-36000 |
| 빠른 경로 (X/Y/Z) | M/min | 36 |
| 위치 정확성 | ||
| X/Y/Z 축 | mm | 0.01 |
| B축 ((1° X360) | ∙ | 10 |
| 반복적인 위치 정밀성 | ||
| X/Y/Z 축 | mm | 0.006 |
| B축 ((1° × 360) | ∙ | 3 |
| 전체 차원 (LxWxH) | mm | 3250*2650*2650 |
| 바닥 공간 | mm | 4000*4000 |
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
