원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
GMC2550r2
제품 설명:

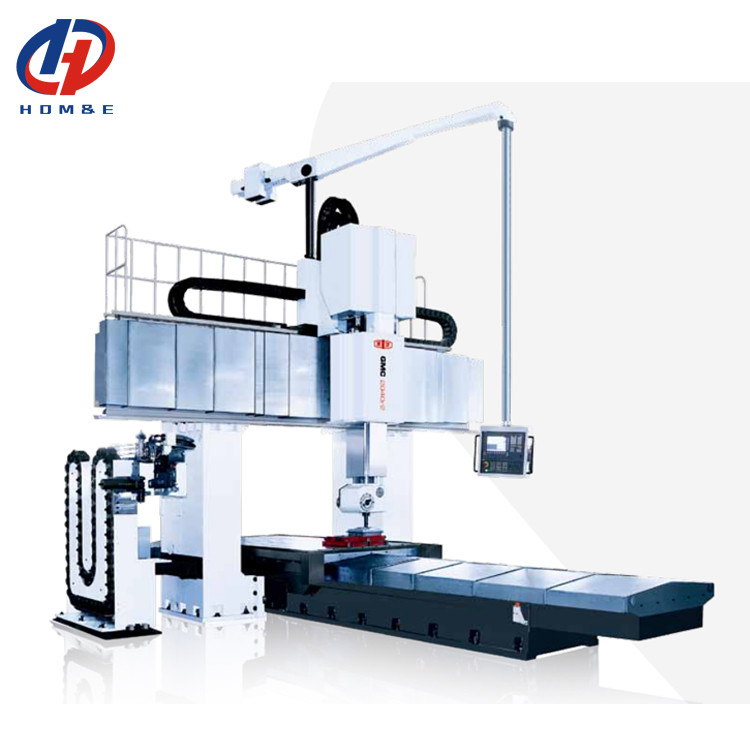

GMC-r2 시리즈 공작 기계는 이동식 워크벤치와 고정식 크로스빔을 특징으로 하는 갠트리형 보링/밀링 머신으로, 고강성 랩어라운드 램을 채택하고 있으며, 고속 및 고부하 절삭 공작 기계입니다. 이 시리즈의 공작 기계는 다양한 기본 대형 공작물, 판재 공작물, 디스크 공작물, 하우징 공작물 및 금형과 같은 여러 유형의 정밀 부품 가공에 사용됩니다. 이 제품은 선택 사양인 자동 직각 밀링 헤드로 구성되어 있으며, 설치 바닥면을 제외한 평면의 밀링, 보링, 드릴링, 확장, 리밍 및 강성 태핑과 같은 다양한 공정을 한 번의 고정으로 완료할 수 있습니다. 이 제품은 주로 조선, 발전, 중장비 기계, 기관차, 공작 기계, 섬유 기계, 인쇄 기계 및 금형 제조 등과 같은 산업에 적용됩니다.
|
항목
|
단위
|
GMV 2550r2
|
GMV 2560r2
|
|
|
워크벤치
|
워크벤치 치수
|
mm
|
2500×5000
|
2500×6000
|
|
두 기둥 사이의 거리
|
mm
|
3200
|
3200
|
|
|
워크벤치 하중 용량
|
kg
|
25000
|
25000
|
|
|
T자형 홈 폭
|
mm×개
|
28×13
|
28×13
|
|
|
가공
범위 |
워크벤치 이동 거리 - X축
|
mm
|
5200
|
6200
|
|
슬라이드 이동 거리 Y
|
mm
|
3700
|
3700
|
|
|
램 이동 거리 - Z
|
mm
|
1000
|
1000
|
|
|
C축
|
|
5×72°
|
5×72°
|
|
|
스핀들 노즈에서 워크벤치까지의 거리 - 최대
|
mm
|
1200
|
1200
|
|
|
스핀들 노즈에서 워크벤치까지의 거리 - 최소
|
mm
|
200
|
200
|
|
|
수평 스핀들 노즈에서 수직 스핀들 중심까지의 거리
|
mm
|
206
|
206
|
|
|
스핀들
|
테이퍼 구멍(7:24)
|
|
ISO50
|
ISO50
|
|
속도 범위
|
r/min
|
10-2000
|
10-2000
|
|
|
출력 토크(정격/30분)
|
N.m
|
1361/1633
|
1361/1633
|
|
|
스핀들 모터 출력(정격/30분)
|
kW
|
37/44
|
37/44
|
|
|
직사각형 램의 단면 크기
|
mm
|
420×470
|
420×470
|
|
|
이송
|
이송 속도 범위
|
mm/min
|
1-5000
|
1-5000
|
|
급속 이동 X축
|
m/min
|
13
|
13
|
|
|
급속 이동 Y축
|
m/min
|
13
|
13
|
|
|
급속 이동 Z축
|
m/min
|
10
|
10
|
|
|
위치 결정
정확도 기계의 |
X축
|
mm
|
0.03
|
0.032
|
|
Y축
|
mm
|
0.03
|
0.032
|
|
|
Z축
|
mm
|
0.025
|
0.025
|
|
|
반복성
정확도 |
X축
|
mm
|
0.02
|
0.022
|
|
Y축
|
mm
|
0.02
|
0.022
|
|
|
Z축
|
mm
|
0.01
|
0.01
|
|
|
총 전기 용량
|
KVA
|
110
|
110
|
|
|
기계가 필요로 하는 바닥 공간(L*W*H)(참조용)
|
mm
|
15278×8000×7400
|
16600×8000×7400
|
|
