원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
GMC2560WRS
제품 설명:

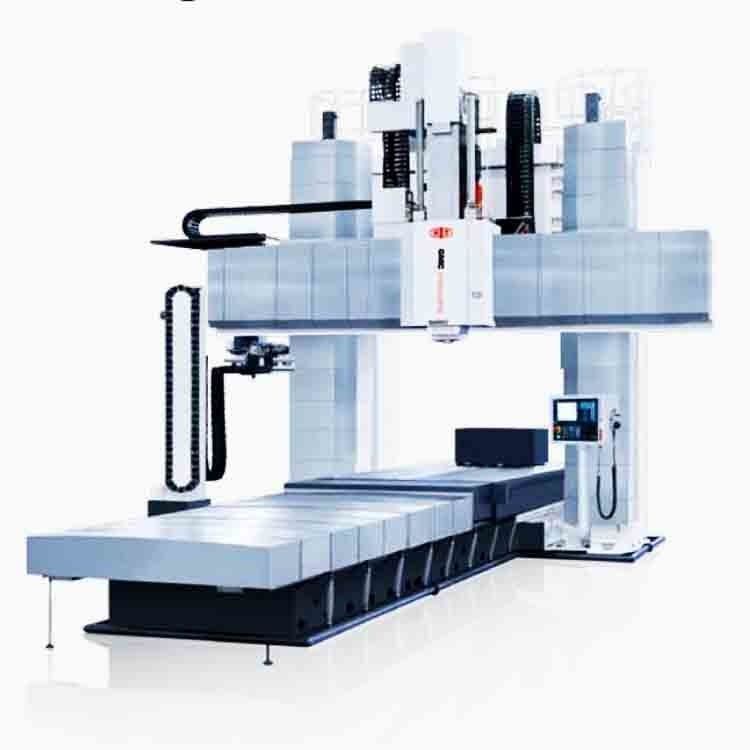

이동 빔 갱트리 가공 센터우리 회사의 성숙한 제품입니다. 광범위한 응용 범위와 높은 가공 능력을 갖추고 있습니다. the product is able to complete machining of multiple proceduresof components after one time of fixture and is an ideal equipment formachining large-size components for industries such as heavy-dutymachinery선박 및 철강 등 주요 이동 방식은: 작업판이 침대를 따라 X축을 형성합니다. 슬라이딩 플레이트가 가로 빔을 따라 Y축을 형성합니다.ram는 Z축을 형성하기 위해 슬라이딩플릿을 따라 수직으로 움직입니다그리고 가로 빔은 W축을 형성하기 위해 세로선을 따라 세로적으로 움직입니다. w축은 두 개의 모터로 움직이는 큰 유도열 구슬 리드 스크루를 채택하고 있으며 높은 운전 능력과 안전 성능을 갖추고 있습니다.가로 빔 승강기는 수압 실린더 클램핑을 채택, 램 및 슬라이딩 플레이트는 클램핑 메커니즘과 우수한 정확성 유지 기능을 갖추고 있습니다.기계 도구는 수직 및 수평 도구 매거진과 여러 개의 완전 자동 액세서리 프레싱 헤드와 구성 될 수 있습니다., 그리고 고객에게 완전한 솔루션을 제공합니다.
|
항목
|
단위
|
GMV 2560WRS
|
GMV 3060WRS
|
||
|
작업판
|
작업판의 크기
|
mm
|
2500×6000
|
3000×6000
|
|
|
두 기둥 사이의 거리
|
mm
|
3050
|
3550
|
||
|
작업판의 부하량
|
1kg
|
25000
|
25000
|
||
|
T 모양의 구간 너비
|
mm × pcs
|
28 × 11
|
28×15
|
||
|
가공
범위 |
최대 항트리 이동 X축
|
mm
|
6200
|
6200
|
|
|
최대 슬라이드 이동-Y 축
|
mm
|
3700
|
4200
|
||
|
최대 램 이동-Z 축
|
mm
|
1500
|
1500
|
||
|
가로 빔-W축의 최대 이동
|
mm
|
1500/2000
|
1500/2000
|
||
|
스핀드 코에서 작업 벤치까지의 거리는 최대
|
mm
|
3000/3500
|
3000/3500
|
||
|
|
스핀드 코에서 작업 벤치까지의 거리-최저
|
mm
|
0
|
0
|
|
|
스핀들
|
7시 24분
|
|
BT2국제산업
|
BT2국제산업
|
|
|
속도 범위
|
r/min
|
40-3000
|
40-3000
|
||
|
출력 토크 (등급/30분)
|
N.m
|
3000/3600
|
3000/3600
|
||
|
스핀드 모터 전력 (프레이트/30분)
|
kW
|
58/69
|
58/69
|
||
|
직사각형 램의 절단 크기
|
mm
|
500×500
|
500×500
|
||
|
먹이는
|
공급 속도의 범위
|
mm/min
|
1-6000
|
1-6000
|
|
|
빠른 움직임 X축
|
m/min
|
12
|
12
|
||
|
빠른 움직임 Y축
|
m/min
|
12
|
12
|
||
|
빠른 이동 Z축
|
m/min
|
12
|
12
|
||
|
빠른 이동 W축
|
m/min
|
2
|
2
|
||
|
위치
정확성 기계의 |
X축
|
mm
|
0.003
|
0.003
|
|
|
Y축
|
mm
|
0.025
|
0.03
|
||
|
Z축
|
mm
|
0.025
|
0.025
|
||
|
반복 가능성
정확성 |
X축
|
mm
|
0.018
|
0.018
|
|
|
Y축
|
mm
|
0.015
|
0.08
|
||
|
Z축
|
mm
|
0.012
|
0.012
|
||
|
전체 전기 용량
|
KVA
|
210
|
210
|
||
|
기계가 필요로 하는 바닥 공간 (L*W*H)
|
mm
|
20500 × 9600 × 9300
|
20500 × 10100 × 9300
|
||
우리 서비스:
1배달 전에 조립하고 디버깅
224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.
3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).
4전체 창고 솔루션 제공
