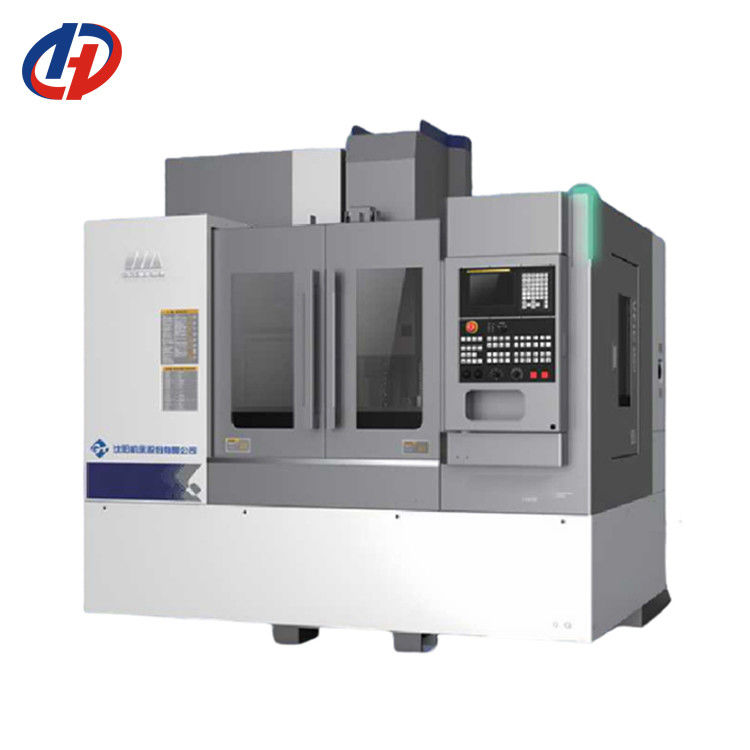

SMTCL 고 정밀 수직 가공 센터 VMC850Q CNC 프레싱 드릴링 부어 기계
제품 세부 정보
| CNC 제어 시스템: | GSK SIEMENS FANUC | X축 이동: | 850mm |
|---|---|---|---|
| Y축 이동: | 500mm | Z 축 이동: | 540mm |
| X/Y/Z 축 빠른 속도: | 48/48/48 Ｍ / 분 | 스핀들 속도: | 10000rpm |
| 스핀드 톱니 톱니: | BT40 | 메인 모터 전원: | 7.5/11KW |
| 인증: | ISO CE | 맥스. 표 로드(KG): | 600kg |
| 강조하다 |
CNC 프레싱 뚫기 뚫기 기계,고정밀 수직형 머시닝센터,500mm 수직 가공 센터 |
||
제품 설명
이 새로운 세대의 VMC850Q 수직 가공 센터는 수직 프레임 레이아웃, 크로스 슬라이드 구조, 높은 딱딱한 힐링 기둥, 뒤집은 트라페조이드 스핀드 박스, 낮은 중력,높은 딱딱한 침대, 3 축 롤러 가이드 레일, 기계의 좋은 실행 정확성, 높은 강도 및 우수한 정밀 안정성을 보장; 기계 구조는 간단하고 컴팩트, 바닥 면적은 작다,자동 라인의 조립에 유리한; 마름 표면, 굴착, 굴착, reaming, 2D 및 3D 표면 가공, 터핑 및 고 정밀 가공 통합의 다른 프로세스를 할 수 있습니다.높은 속도와 높은 효율성, 지능적이고 안정적입니다.

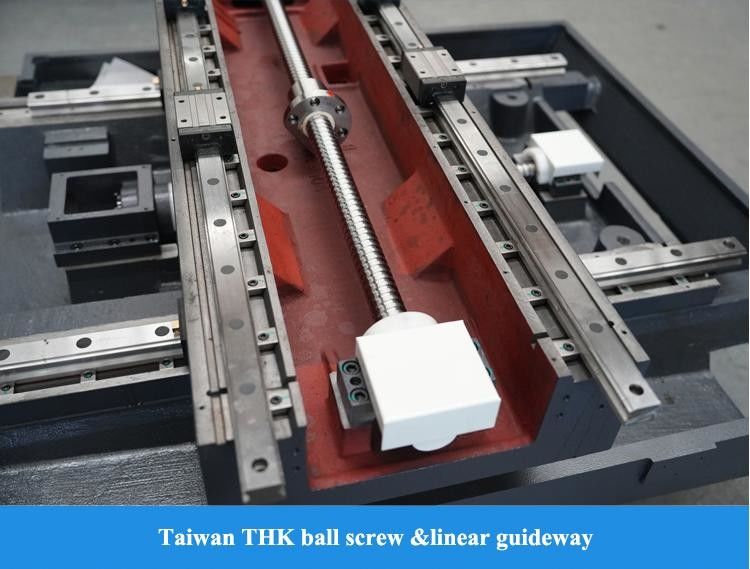

- 납 나사:미리 당겨진 3축 리드 스크루는 고정된 두 끝의 설치 방법을 채택하고, 큰 지름의 40개의 고정도 볼 스크루와 함께,가장 좋은 속도 반응과 위치 정확도는 전 스트레칭 처리로 얻을 수 있습니다..
- B 가이드 레일:롤러 롤러 선형 가이드 레일은 3 축으로 선택되어 운반 능력을 증가시키고 기계 도구의 전반적인 딱딱성과 신뢰성을 향상시킵니다.선형 가이드는 가공 정확성을 보장하기 위해 높은 속도로 작은 진동과 낮은 속도로 크롤링이 없습니다.
- C 스핀들:10000 RPM 10000 RPM 고속 스핀들, 수입된 P4 특수 베어링, 고정도, 고직성;주요 샤프트는 공장을 떠나기 전에 동적 균형 수정 테스트를 통과했습니다.
- D 주식자원:높은 강도 높은 강도 구조 스핀들 박스 설계, 기계 도구의 절단 저항을 향상시키고 스핀들 진동을 효과적으로 줄입니다.가공 정확도 및 부품의 표면 완화를 보장하기 위해.
- E 기둥:헤링골형 고전적 "인간"형 구조, 단단하고 안정적으로 고속 이동에서 처리 안정성과 부하 운반 능력을 효과적으로 유지합니다.
- F 침대:큰 기울기 큰 기울기 앵글 침대, 효과적으로 잔해 제거를 촉진. 침대 내부는 단단하고 신뢰할 수있는 상자 형태의 구조 디자인을 채택합니다.제품의 경직성과 안정성을 효과적으로 향상시킵니다..
| 항목 | 단위 | 사양 | |
|---|---|---|---|
| 용량 | X축 이동 | mm | 850 |
| Y축 이동 | mm | 500 | |
| Z축 이동 | mm | 540 | |
| 스핀드 코와 테이블 표면 | mm | 120~660 | |
| 스핀드 코와 기둥 표면 | mm | 640 | |
| 작업 테이블 | 테이블 크기 (L*W) | mm | 1000*500 |
| 테이블에 최대 부하 | 1kg | 600 | |
| T 슬롯 크기 | mm | 18*5 | |
| 스핀들 | 스핀드 속도 | rpm | 10000 |
| 스핀드 톱니/스핀드 스탠드 | mm | 7/24 톱니 | |
| BT2 | |||
| 스핀드 모터 | kw | 7.5/11 | |
| 최대 출력 토크 | N.m | 35.8/70 | |
| 스핀드 드라이브 타입 | 동시 치아 벨트 | ||
| 먹이율 | X,Y,Z 급행 | M/min | 48/48/48 |
| 최대 절단 공급 속도 | M/min | 20 | |
| 정확성 | 위치 정확성 X/Y/Z | mm | 00.008/0.006/0006 |
| 반복 가능 위치 X/Y/Z | mm | 00.005/0.004/0.004 | |
| 도구 저장 용량 | pc | 팔 타입 24 | |
| 최대 도구 지름 | mm | 150(80) | |
| 최대 도구 길이 | mm | 250 | |
| 도구 교체 시간 (T-T) | 초 | 2.5 | |
| 다른 것 | 전체 차원 (L*WxH) | mm | 2400*3125*2840 |
| 기계의 순량 | 1kg | 5100 | |
| 전체 전력 요구 | KVA | 18 |
|
- 최고 품질 감각, 고객의 요청은 우선입니다
- 30 년 + R & D 역사, 회사는 1993 년에 설립되었습니다
- 연구 및 설계 능력을 가진 첨단 기술 제조업체
- 안정적이고 성숙한 공급 시스템
- 젊은 영업 및 엔지니어 인스턴트 서비스 (24시간 온라인)
- 에르고노믹과 간편한 유지 보수에 따라 메커니즘의 업그레이드
- 우리의 구조 설계 원칙: 간편한 유지 및 설치, 낮은 유지 보수 비용, 생산에 영향을 미치지 않습니다
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
-
Q1. 당신은 무역 회사 또는 제조 회사입니까?
우리는 제조 회사입니다.
-
Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
-
Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
-
Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다. -
Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹 -
Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다. -
Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
-
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
