SMTCL 고 정밀 금속 턴 프레싱 머신 콤보 수직 CNC 턴
브랜드 이름:
SMTCL
모델 번호:
V2 V4
원산지:
중국
인증:
CE ISO certification
최소 주문 수량:
1
공급 능력:
달 당 50개 세트
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | V2 V4 |
|---|---|---|---|
| CNC인지 아닌지: | CNC | 키워드: | 수직 CNC 톱니 |
| 스핀들 노즈 유형: | A2-8 | 주 엔진의 출력 전력: | 15/18.5kW |
| 침대 위의 최대 스윙 직경: | Φ500 /Φ650mm | 최대 베는높이: | 350/500mm |
| 강조하다 |
고 정밀 수직 CNC 회전 센터,수직 CNC 턴 V2,중량 턴 프레싱 머신 콤보 |
||
제품 설명
제품 설명:
V2/4 시리즈 고 정밀 수직 CNC 톱니
CNC 수직 턴은 작업 부품을 가공하는 기계 도구로 작업 표면에 세로 스핀드가 특징입니다.그것은 정확한 가공 동작을 달성하기 위해 도구의 움직임을 제어하기 위해 수치 제어 시스템을 사용합니다. CNC 수직 톱니바퀴는 일반적으로 기계 도구 몸, 작업 벤치, 스핀들, 도구 홀더, CNC 시스템 등으로 구성됩니다. 기계 몸은 일반적으로 침대, 기둥 및 빔으로 구성됩니다.안정적인 지원과 딱딱성을 제공작업판은 작업 조각을 유지하는 플랫폼으로 필요에 따라 들어올리고 회전 할 수 있습니다. 스핀드는 도구를 설치하는 데 사용되는 샤프트입니다.그리고 속도와 공급 속도는 CNC 시스템으로 제어 할 수 있습니다. 도구 홀더는 도구 고정, 도구의 공급 및 리바인드를 실현 할 수있는 사용 한 부분입니다. 수치 제어 시스템은 전체 톱니 작업의 제어의 핵심 부분입니다.프로그램을 통해 도구의 움직이는 트랙과 가공 매개 변수를 제어 할 수 있습니다.. CNC 수직 톱니가 높은 정확성, 높은 효율성 및 강한 유연성의 장점을 가지고 있습니다. 그것은 회전, 밀링, 드릴링과 같은 다양한 가공 작업을 수행 할 수 있습니다.숫자 제어 시스템 프로그래밍을 통해, 복잡한 모양의 가공이 실현 될 수 있으며 가공 정확성과 생산 효율성이 향상 될 수 있습니다.곰팡이 가공 및 다른 분야.제품 특징:

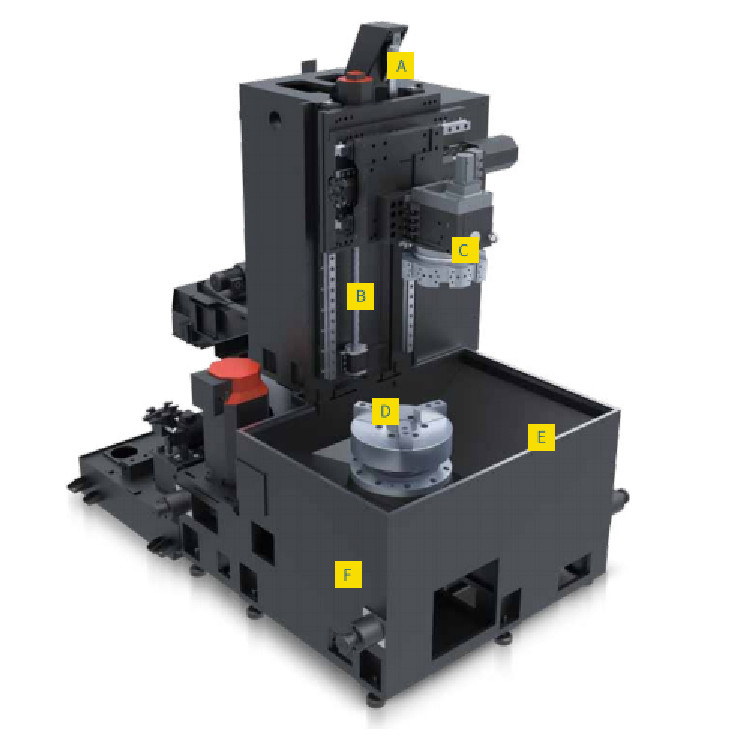

A,질소 균형
독립적 인 질소 균형 메커니즘은 Z축의 빠른 움직임을 보장하고 환경 보호 및 에너지 절감 기능을 제공합니다.
B,소형 구조
주요 단위의 구조는 콤팩트하고, 면적은 줄입니다.
C,고속 2축
가공효율이 실질적으로 향상되었습니다
D,전체 스핀들
고강도 스핀들, 부드러운 절단을 보장하고, 이중 랩린트 방수 구조는 스핀들 신뢰성을 보장합니다.

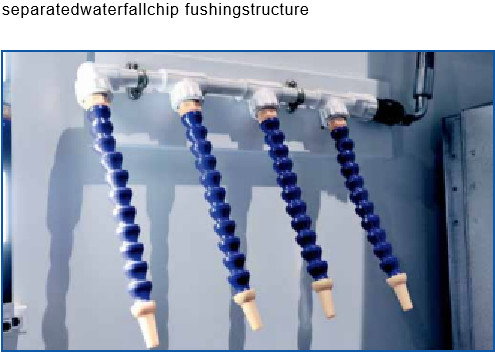

E,큰 칩 방출 각
칩 방출각이 넓어지고 부드러운 칩 방출을 보장합니다
F, 힌테그랄베
침대는 기계 도구의 강도를 높이기 위해 분석되고 최적화되었습니다.
제품 세부 사항:

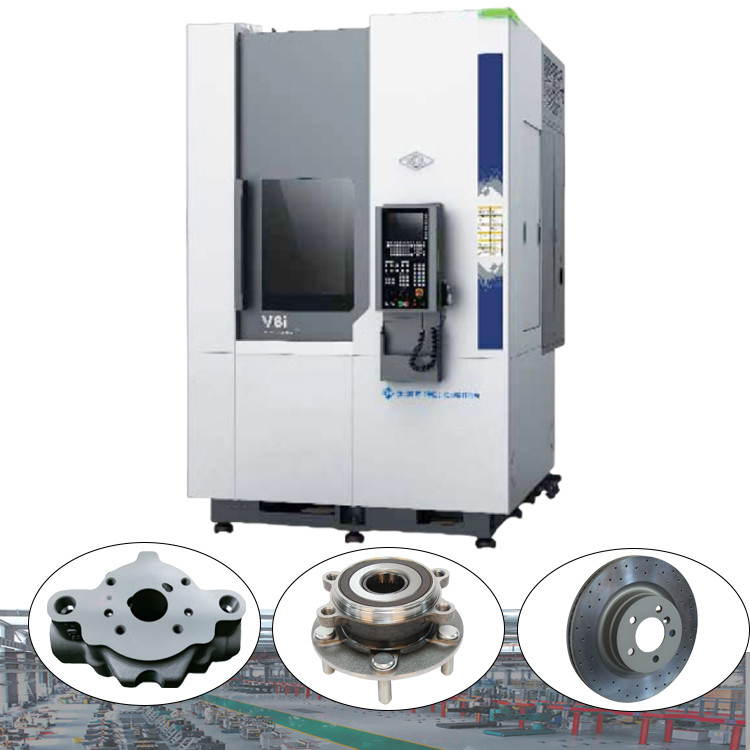

V2 시리즈CNC 수직 톱니
The productfeatures compact and robust high rigidity structure and applies to machining of automotive components such as small-sizebrake disc and flywheel as well as electric motor and water pump housing이 제품은 작은 크기의 부드러운 / 단단한 회전 용도로 사용될 수 있으며 회전으로 회쇄를 대체 할 수 있습니다.
V4 시리즈 CNC 수직 톱니
이 제품은 높은 가공 성능과 낮은 바닥 면적의 완벽한 조합을 특징으로하며 바퀴 허브, 브레이크 디스크 및 플라이 휠 등 자동차 부품의 가공에 적용됩니다.이 제품은 또한 부드럽고 단단한 굴지의 회전용으로 사용될 수 있으며 회전으로 깎는 것을 대체 할 수 있습니다.이 제품은 보조 셰프트 설치 후 브레이크 디스크의 회전을 실현 할 수 있으며, 효율성과 가공 정확성을 크게 향상시킵니다.
제품 파라미터:
|
항목
|
단위
|
V2S
|
V4C
|
V4S
|
|
가공 능력
|
||||
|
침대 위의 최대 스윙 지름
|
mm
|
Φ500
|
Φ650
|
Φ720
|
|
최대 절단 높이
|
mm
|
350
|
500
|
650
|
|
최대 절단 지름
|
mm
|
Φ330
|
Φ500
|
Φ600
|
|
스핀들
|
||||
|
스핀드 코 타입
|
|
A2-8
|
A2-8
|
A2-11
|
|
스핀드 속도 범위
|
r/min
|
50-3000
|
50-2500
|
50-2500
|
|
주 엔진의 출력 전력
|
KW
|
15/18.5
|
15/18.5
|
22/30
|
|
스핀드의 최대 출력 토크
|
Nm
|
472 β 모터
530 α 모터
|
549 β 모터
715 α 모터
|
1160 β 모터
1169 α 모터
|
|
턱 지름
|
인치
|
10??
|
12
|
15
|
|
먹이는
|
||||
|
X축 고속 경사 속도
|
m/min
|
30
|
18
|
18
|
|
Z축 고속 경사 속도
|
r/min
|
30
|
18
|
18
|
|
여행
|
||||
|
x축 이동
|
mm
|
200
|
300
|
300
|
|
Z축 이동
|
mm
|
400
|
520
|
690
|
|
도구 기둥
|
||||
|
도구 기둥 종류
|
|
수평 8위 위치
|
수평 8위 위치
|
수평 8위 위치
|
|
도구 크기
|
|
25*25/Φ40
|
25*25/Φ50
|
25*25/Φ50
|
|
정확성
|
||||
|
가공 정확성
|
|
IT6
|
IT6-IT7
|
IT6-IT7
|
|
가공된 작업재의 부피 거칠성
|
|
라125
|
라16
|
라16
|
|
위치 정확성
|
||||
|
X축
|
mm
|
0.008
|
0.008
|
0.008
|
|
Z축
|
mm
|
0.008
|
0.008
|
0.008
|
|
포지셔닝 반복성
|
||||
|
X축
|
mm
|
0.004
|
0.005
|
0.005
|
|
Z축
|
mm
|
0.005
|
0.005
|
0.005
|
|
최대 부하량
|
||||
|
디스크 (차크와 고정장치를 포함함)
|
1kg
|
300
|
350
|
400
|
|
기계 무게
|
||||
|
주 단위
|
1kg
|
4500
|
6800
|
7300
|
|
전체 차원
|
||||
|
L×W×H
|
mm
|
2000*1370*2275
|
2260*1780*2880
|
2260*1780*3060
|
산업 적용:
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
우리 를 선택 하는 이유:
◆ 최고 품질 의 감각, 고객 의 요구 가 우선
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
우리 에 관한 것:
방문해 주세요!
상하이 HD M&E 테크 Co., Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 게트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
우리 공장:

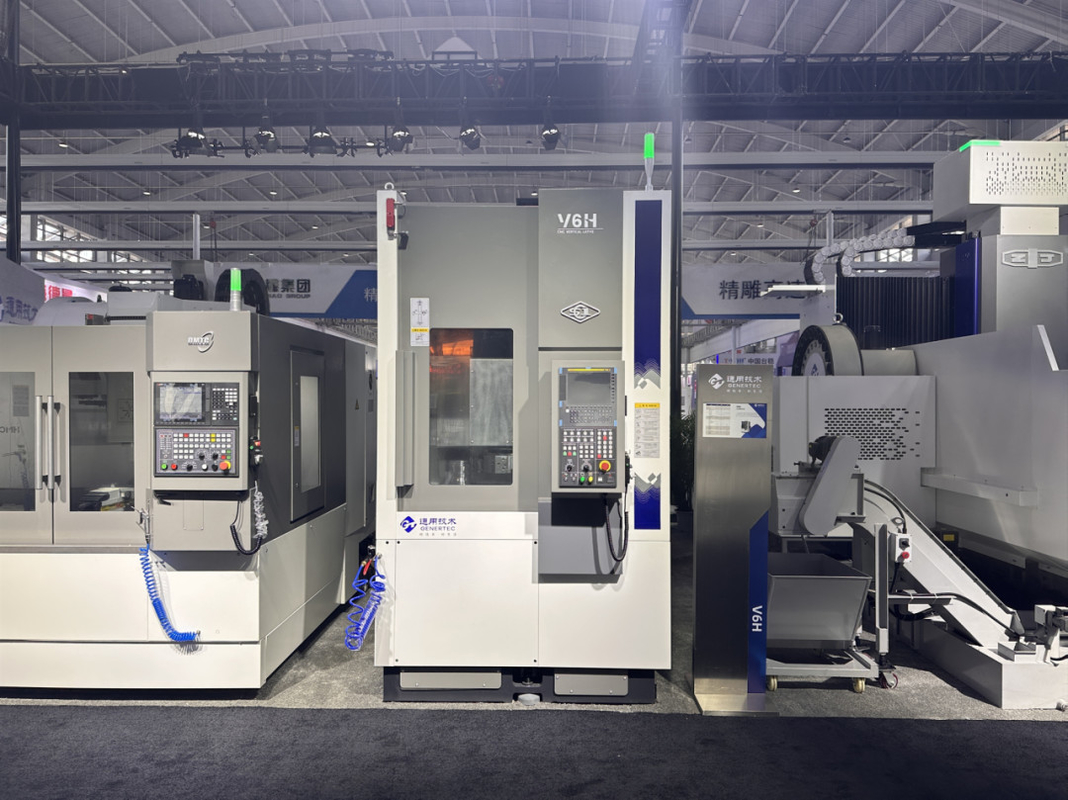

전시회:
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
우리는 제조 회사입니다.
Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.
기계의 화물표 날짜부터 시작됩니다.
Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.
생산망이 전체적인 공장들 사이에 이루어집니다.
Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이러한 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
