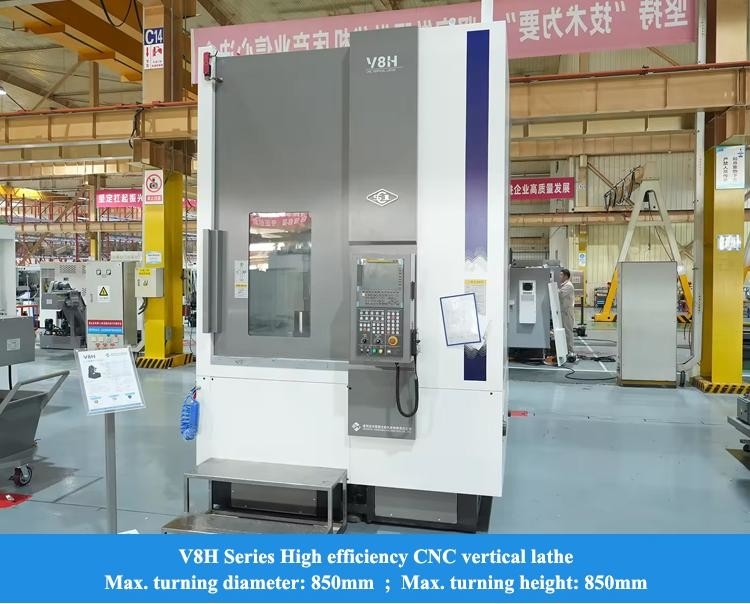

대형 금속 수직 CNC 선반 V8H 최대 절삭 높이 850mm Fanuc CNC 밀링 수직 선반
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | V8H |
|---|---|---|---|
| 이름: | 수직 CNC 선반 기계 | 제어 시스템: | (선택적인) 지멘스 GSK 화낙 |
| 최대 절단 직경: | Φ850 | 최대 스윙 직경: | Φ1000 |
| 최대 절단 높이: | 850 | X 축 이동: | 480 |
| Z 축 이동: | 850 | 작은 탑: | 수평 8위치 서보 터렛 |
| 강조하다 |
SMTCL 수직 CNC 톱니,V8H 금속 SMTCL 수직 CNC 톱니,수직 CNC 톱니 |
||
제품 설명

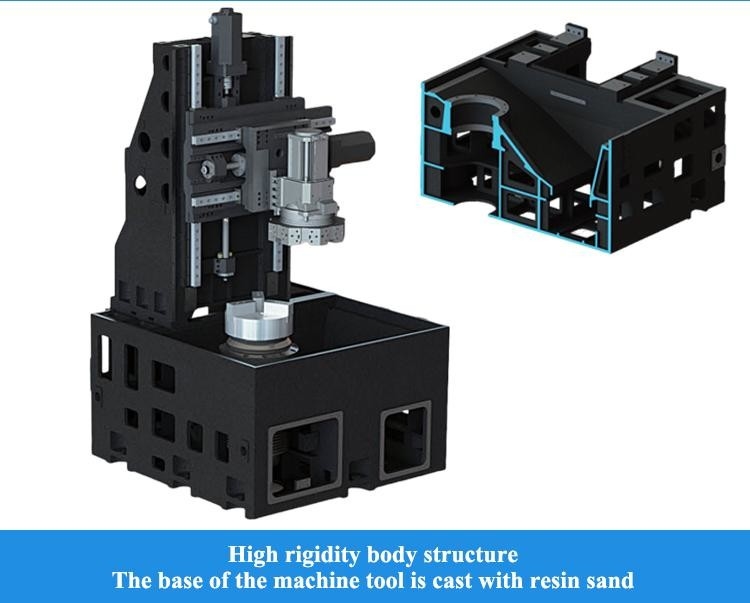

고강성 본체 구조
수지로 제작된 전체 본체 주조
낮은 중력, 방진을 위해 샌딩 처리. 주요 접촉면은
모두 스크래치 방식으로 처리되어
고부하 절삭 시 정밀도와 안정성을 유지할 수 있습니다.
대형 간극 컬럼, 높은 강성
견고하고, 방진, 변형 방지, 수직 터렛 및 통합
2축 구성 리니어 롤러 가이드, 강력한 강성, 뛰어난 절삭 능력, 수직 공구 홀더 고부하 절삭 구성에 더 적합합니다.
대각 칩 배출구 본체
베이스는 칩 축적 경향이 있는 영역을 제거하기 위해 대형 칩 배출 각도를 채택하여 칩 축적을 효과적으로 방지하고 부드러운 칩 배출을 통해 가공 안정성을 향상시킵니다.
V 8H
정밀도 등급
|
기술 매개변수
|
최대 절삭 직경
|
mm
|
|
Φ850
|
|
최대 스윙 직경
|
|
mm
|
||
|
Φ1000
|
파워 공구대
|
mm
|
|
850
|
파워 공구대
|
스핀들 노즈 및 테이퍼
|
|
A2-11(A2-15)
|
파워 공구대
|
mm
|
|
21(☆ 24,☆ 32)
|
||
|
최대 스핀들 속도
|
|
r/min
|
|
1500
|
정격 스핀들 토크
|
N.m
|
|
1400
|
주 모터 출력 전력 연속/30분
|
KW
|
|
22/30
|
X/Z 축
|
X축 급속 이송
|
|
m/min
|
18
|
Z축 급속 이송
|
|
m/min
|
||
|
18
|
Z축 이동
|
mm
|
|
480
|
Z축 이동
|
mm
|
|
850
|
파워 공구대
|
유형
|
|

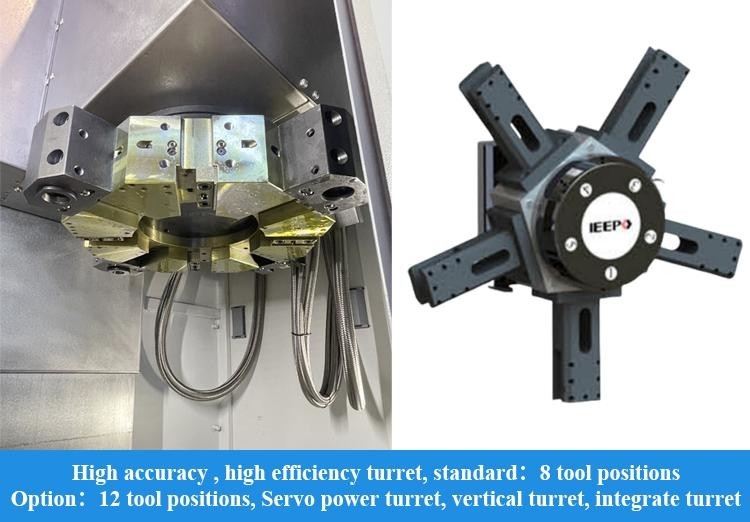

수평 8 위치 서보 터렛
|
파워 공구대
|
mm
|
|
160
|
||
|
터렛 회전 반복 위치 지정
|
|
''
|
|
±1.6
|
파워 공구대
|
X축
|
|
mm
|
0.008
|
Z축
|
|
mm
|
||
|
0.006
|
파워 공구대
|
X축
|
|
10500
|
파워 공구대
|
Z축
|
|
mm
|
||
|
0.006
|
파워 공구대
|
mm
|
|
10500
|
파워 공구대
|
mm
|
|
2632×2110×3652
|
표준 구성
|

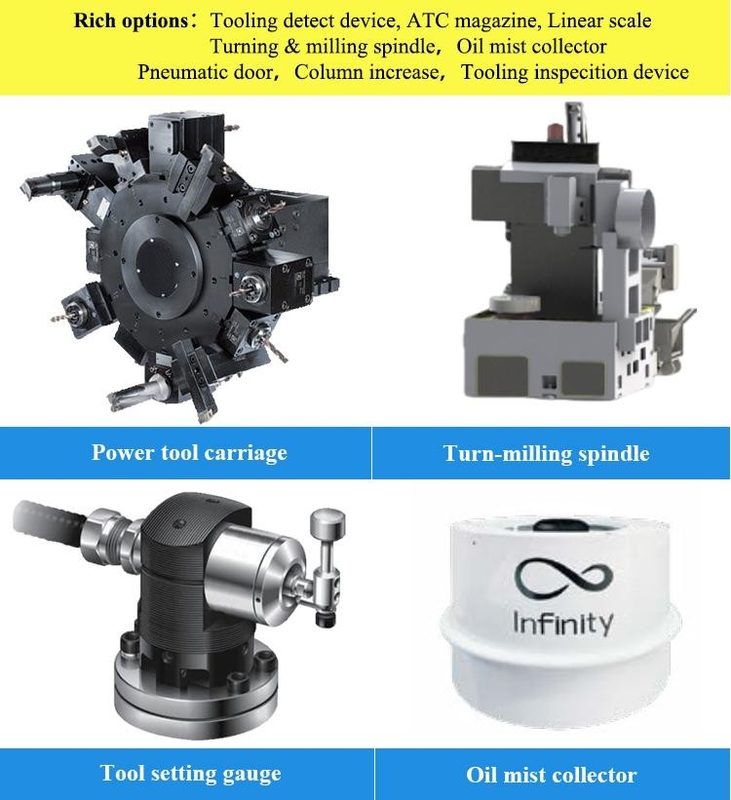

선택적 구성
|
|

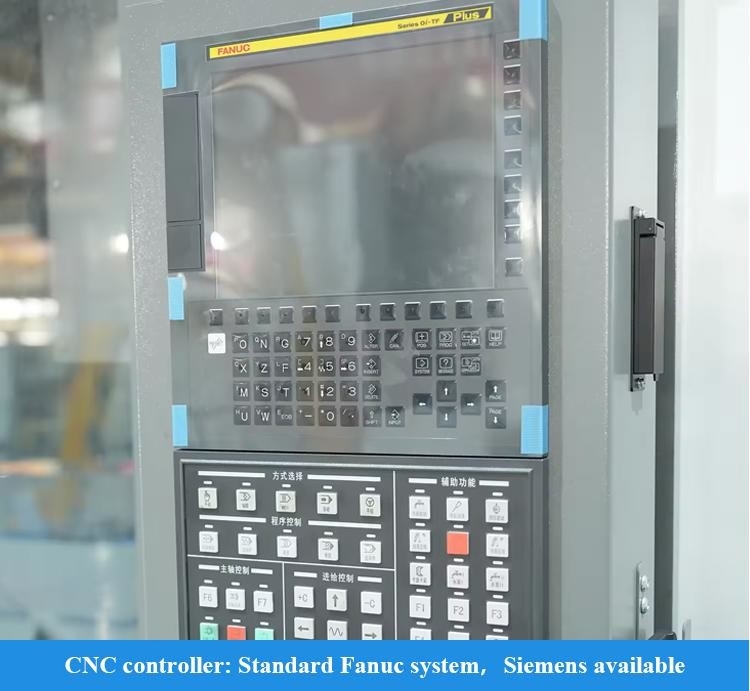

10.4" Fanuc 시스템
|
파워 공구대
|
윤활 장비
|
|
높은 컬럼
|
유압 척(소프트 클로 포함) 및 회전 실린더
|
|
수직 공구대
|
유압 장비
|
|
공구 감지
|
롤러 가이드
|
|
선삭 및 밀링 스핀들
|
안전판
|
|
테스트 실린더
|
체인 칩 추출기
|
|
오일 미스트 수집기
|
삼색등
|
|
공압 도어
|
측면 세척 칩
|
|
격자 스케일
|
투광 조명
|
|
유수 분리
|
풋 스위치
|
|
고압 물 탱크
|
도어 잠금
|
|
ATC 공구 라이브러리
|
워터건
|
|
자석 스크레이퍼 칩 제거기
|
테일스테이지
|
|
저희를 선택해야 하는 이유
|
◆ 최고 품질 감각, 고객의 요청이 최우선
|
|
◆ 30년 이상의 R&D 역사, 1993년 설립
|
◆ 연구 및 설계 능력을 갖춘 하이테크 제조업체
|
|
|
◆ 안정적이고 성숙한 공급 시스템
|
◆ 인체 공학 및 쉬운 유지 보수를 고려한 메커니즘 업그레이드
◆ 당사의 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
회사 소개
방문을 환영합니다!
Shanghai HD M&E Tech Co., Ltd는 중국 상하이에 위치하고 있습니다. CNC 선반, 수직 머시닝 센터, 수평 머시닝 센터, 갠트리 머시닝 센터, 5축 머시닝 센터, 턴밀링 센터 및 기타 다양한 CNC 장비를 전문으로 합니다. 200종 이상의 공작 기계를 보유하고 있습니다. 제품의 품질과 기술은 국제 선진 수준에 도달했습니다.
SMTCL 및 SYMG 그룹
Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
Q4: 보증 조건은 무엇입니까?
기계의 선하 증권 날짜부터 12개월 동안 결함이 있는 것으로 판명된 부품에 대해 교체를 제공합니다.
Q5. 서비스는 무엇입니까?
사전 판매: 맞춤형 솔루션, 계획 및 설계; 일대일 서비스
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 도킹
Q6: 귀사를 선택하는 이유는 무엇입니까?
개발, 설계, 제조, 조립 등 전체 생산 공정의 제품은
완전한 생산 체인을 갖춘 공장 간에 수행되어 가장 신뢰할 수 있는 보증을 제공합니다.
Q7: 귀사에서 기술 인력을 당사에 파견하여 해외에서 당사 직원을 지도할 수 있습니까?
이러한 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면 구매자의 일정에 따라 기계 및 전기 엔지니어를 적시에 파견하여 설치할 수 있습니다. 이 모든 것은 계약에 인용 및 나열될 수 있습니다. 판매자는 해외로 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q8: 지불 조건은 무엇입니까?
주문 시 T/T 30% 초기 결제, 선적 전 70% 잔액 결제. 가시적인 취소 불가능한 신용장
제품 하이라이트
V 8H 시리즈 고효율 수직 CNC 선반 V8H는 고효율 및 정밀 가공을 위해 설계되었습니다. 견고한 베드 디자인은 진동 없이 안정적인 가공을 보장합니다. 지능형 CNC 시스템을 갖추어 작동이 용이하며 정밀한 포지셔닝을 제공하여 ±0.001mm의 가공 정확도를 달성합니다. 고속 스핀들은 고토크 모터와 결합되어 효율적인 절삭을 가능하게 하여 생산 효율성을 크게 높이고 다양한 가공 요구 사항을 충족합니다. 주요 특징 1, 높은 강성 * 고강성 베드 구조 * 고강성 및 긴 스팬 컬럼 * 고강성 가이드 레일 구조 2, 높은 안정성 * 대칭 ...
