원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
TK6513

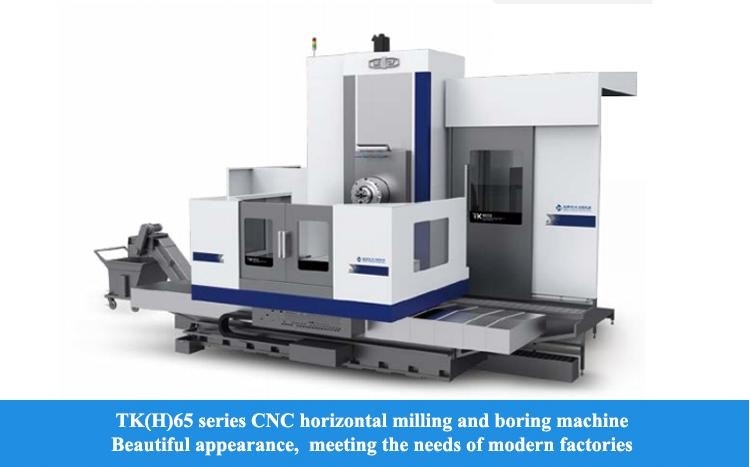

SMTCL 수평 프레싱 보어 머신 TK6513 시멘스 5 축 수평 프레싱 보어 머신

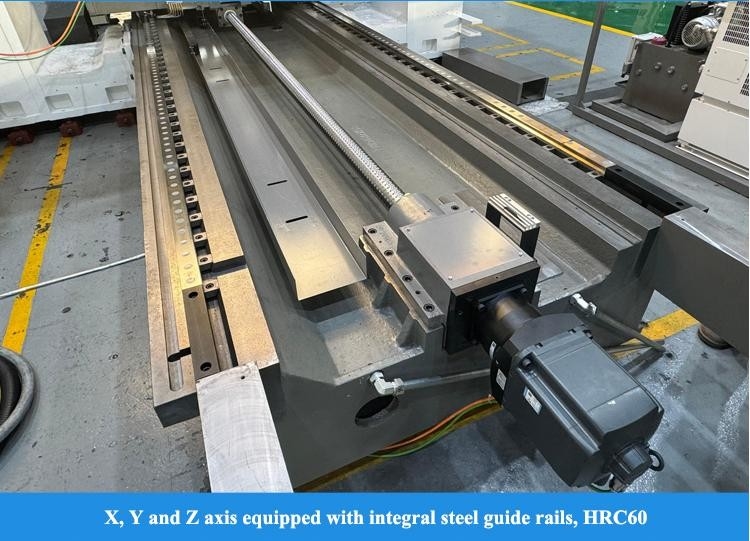

기계 도구는 T 모양의 배열, 단일 열 및 측면 서스펜션 헤드 스톡 구조입니다. 작업 벤치와 슬라이드 캐리 는 가로 침대 안내 레일 (X 축 좌표) 을 따라 움직입니다.기둥은 슬라이드 캐리에 고정되어 길쭉한 베드 가이드레일 (Z축 좌표) 을 따라 움직입니다., 머리가 기둥 유도열을 따라 수직으로 움직입니다 (Y 축 좌표); 제품은 T 모양 침대 배열입니다. CNC 작업판은 360 ° 회전 (B 좌표) 을 갖추고 있습니다.그리고 스핀들 (부어 셰프트) 은 프레싱 셰프트에서 움직인다 (W축 좌표). X축, Y축 및 Z축은 통합 철강 가이드레일을 채택합니다. 완화 및 마감 가공 후 경도는 HRC60±2에 도달 할 수 있습니다.가이드레일과 폴리테트라플루오레틸렌 시트는 가이드레일 쌍을 정면 방향으로 형성합니다.이 제품은 높은 정확성, 작은 마찰 및 높은 정확성 유지보수를 특징으로합니다.작업 벤치 회전 원형 안내 레일은 주사철-폴리테트라플루로 에틸렌 안내 레일 쌍을 채택이 제품은 부하를 풀기 위해 수입 추진 베어링으로 설치되어 있으며, 클리어런스를 제거하기 위해 이중 벌레 메커니즘을 채택하고 있으며 안정적인 움직임과 높은 위치 정확성을 갖추고 있습니다.
| 그 물건들 |
단위
|
TK(H) 6513
|
TK ((H) P 6513
|
|
|

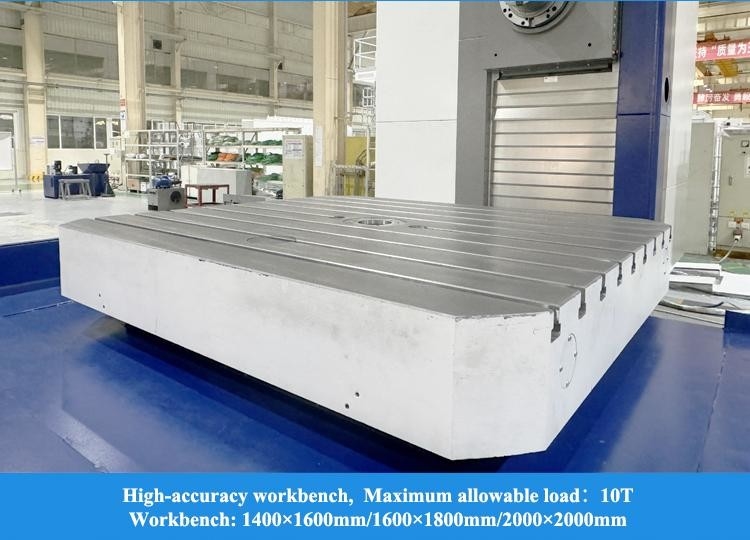

작업판 크기
|
mm
|
1400×1600/ 2000×2000
|
||
|
작업판의 최대 부하
|
T
|
10
|
||
|

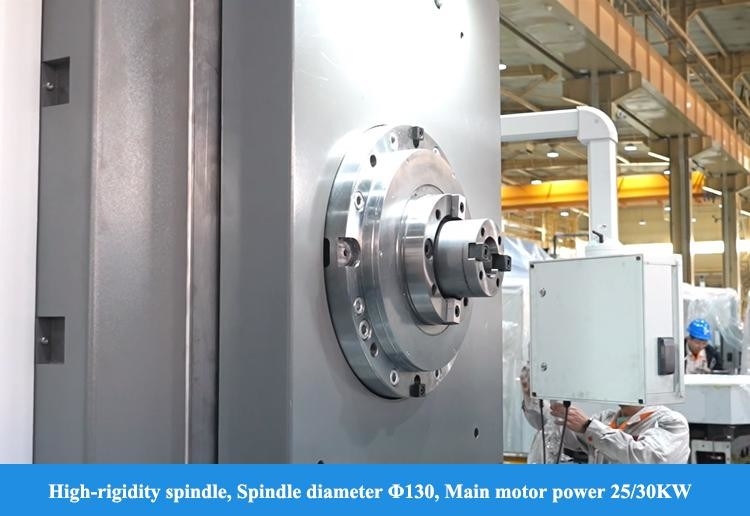

스핀드 지름
|
mm
|
φ130
|
||
|
앞면 머리 지름
|
mm
|
-
|
φ730
|
|
|
스핀드 톱니 구멍
|
|
IS0 7:24 N0.50
|
||
|
도구 막대기 사양
|
|
JT50/BT50
|
||
|
스핀드 속도
|
r/min
|
10-2000년
|
||
|
머리 속도에 맞게
|
r/min
|
-
|
10-125
|
|
|
주 엔진의 전력
|
kW
|
25/30
|
||
|
스핀드의 최대 토크
|
Nm
|
2500/3000
|
||
|
작업판의 가로 이동 X
|
mm
|
2000/3000/3500/4000
|
||
|
수직 이동 Y 머리
|
mm
|
1600/2000/2500/3000
|
||
|
기둥의 길쭉한 이동Z
|
mm
|
1600/2000
|
||
|
스핀드의 이동 W
|
mm
|
800
|
||
|
위쪽 머리 슬라이드 블록의 이동 U
|
mm
|
-
|
200
|
|
|
작업판 회전 B
|
°
|
0.001×360
|
||
|
스핀들 중심에서 작업판까지의 거리는
|
mm
|
100-1700
|
||
|
불쾌한 소리로
|
mm
|
850/1050
|
||
|
공급 속도
|
X,Y,Z
|
mm/min
|
1-6000
|
|
|
W
|
mm/min
|
1-3000
|
||
|
U
|
mm/min
|
-
|
1-3000
|
|
|
B
|
r/min
|
0-1
|
||
|
빠른 속도
|
X,Y,Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B
|
r/min
|
1
|
||
|
위치 정확성
|
X,Y,Z
|
mm
|
X:0.02/0.016 (그레이트 스케일)
YZ:0.02/0.015 (그레이트 스케일) |
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B
|
"
|
10, 4x90°;6
|
||
|
위치 변경 정확성
|
X,Y,Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B
|
"
|
6
|
||
|

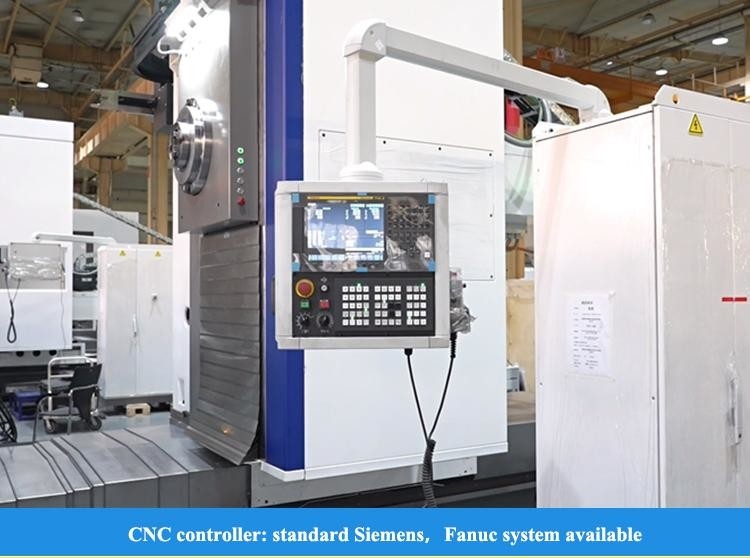

CNC 시스템
|
|
|
시멘스 828D
|
|
고품질의 기계를 받을 수 있도록
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
우리 공장은 80년이 넘는 기계장비 제조 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
