원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
iT35L
제품 설명:

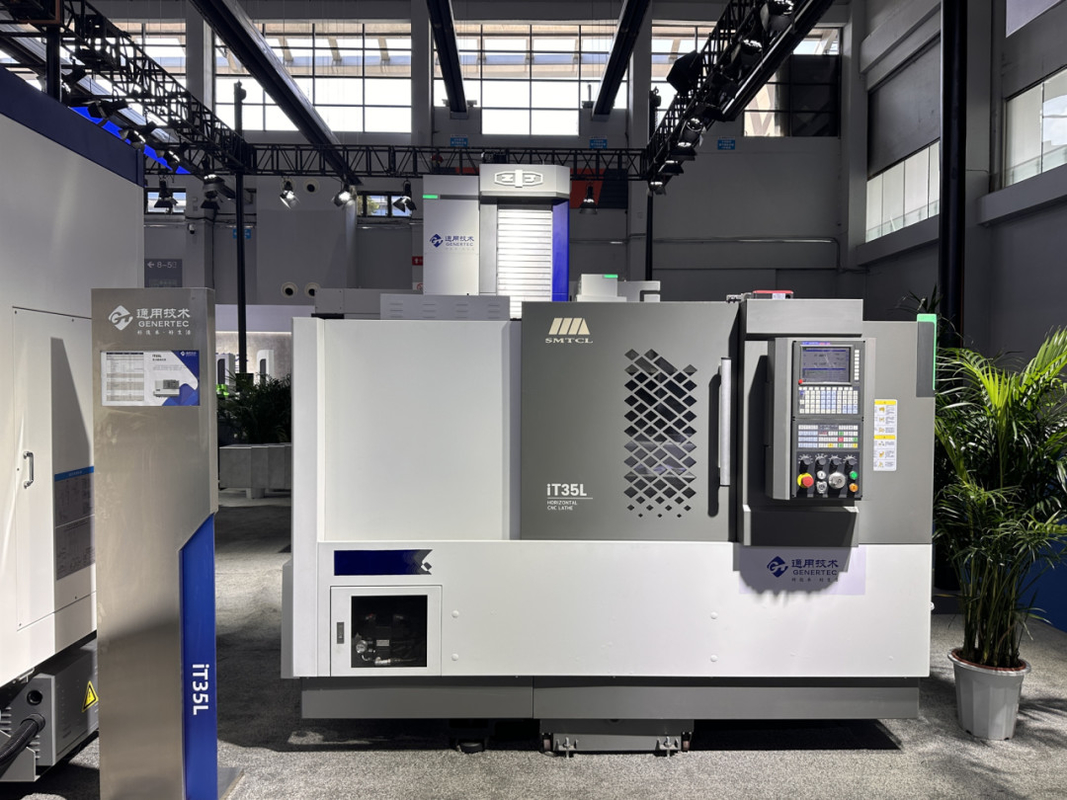

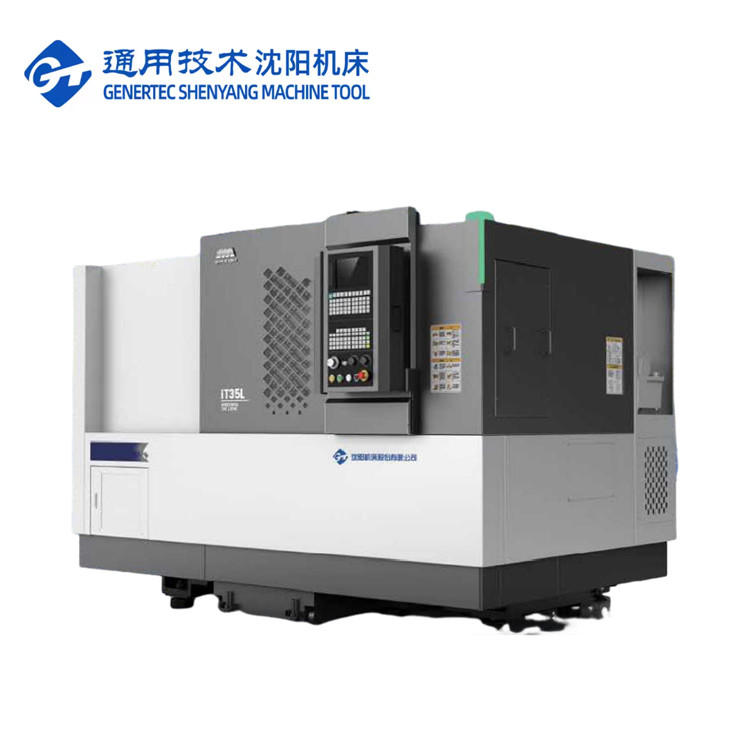

SMTCL 정밀 슬랜트 베드 CNC 라트 IT35L 금속을 위한 고비용 CNC 라트
슬랜트 베드 CNC 톱니바퀴는 기울기 디자인을 가진 CNC 톱니바퀴의 일종입니다.이 디자인은 회전 과정에서 작업 부품을 더 안정적으로 만들고 진동과 변형을 줄이고,그리고 가공 정확성과 표면 품질을 향상시킵니다.톱니바퀴는 일반적으로 길고 얇은 샤프 작업 조각, 예를 들어 가닥 막대기, 베어링 등을 처리하는 데 사용됩니다. 컴퓨터 수치 제어 기술을 사용합니다.자동으로 작업 조각 처리 작업을 완료 할 수 있습니다., 높은 효율성, 정확성 및 신뢰성의 특징을 가지고 있습니다. 일반적으로, 슬랜트 베드 CNC 라트에는 높은 효율성, 정확성 및 신뢰성의 특징이 있습니다.그리고 기계 제조에 널리 사용됩니다., 자동차 산업, 항공 우주 및 기타 분야.
제품 특징:
1고직성
* 전체 기계 구조를 최적화하기 위해 유한 요소 분석

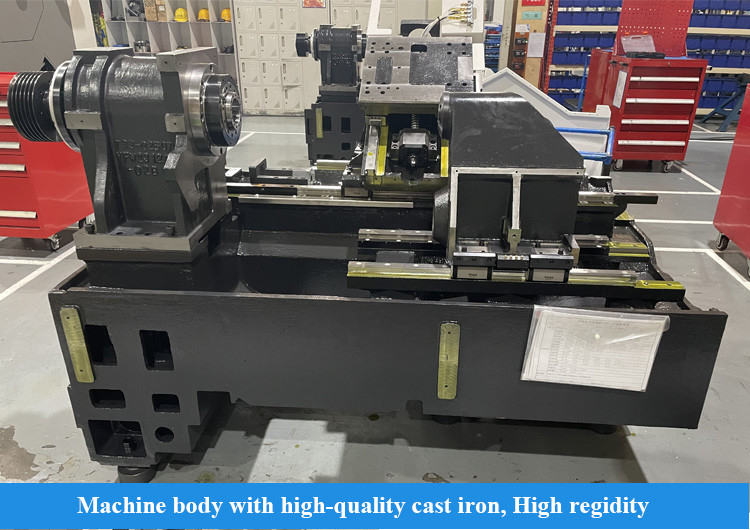

* 침대는 합리적인 바 레이아웃과 함께 고품질 가루로 만들어졌습니다

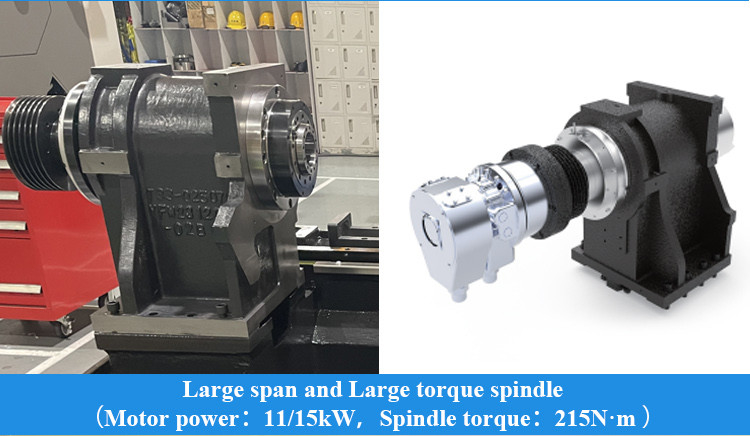

* 큰 스프렌, 큰 토크 스핀드 구성, 절단 경직성을 향상
* 정밀 스크래핑 프로세스, 연결 경직성을 향상
|
항목
|
단위
|
사양 (IT 35L)
|
||
|
최대 회전 지름
|
mm
|
Φ360
|
||
|
최대 회전 길이는
|
mm
|
500
|
||
|
침대에 대한 최대 스윙
|
mm
|
Φ580
|
||
|
최대 스윙
|
mm
|
Φ330
|
||
|
스핀들
|
|
|||
|
스핀드 나스
|
mm
|
A2-6
|
||
|
앞 베어링 디아
|
mm
|
100
|
||
|
스핀드 코너와 구멍 크기
|
mm
|
1:20;Φ70
|
||
|
스핀드 구멍의
|
mm
|
Φ65
|
||
|
최대 하루
|
mm
|
Φ50
|
||
|

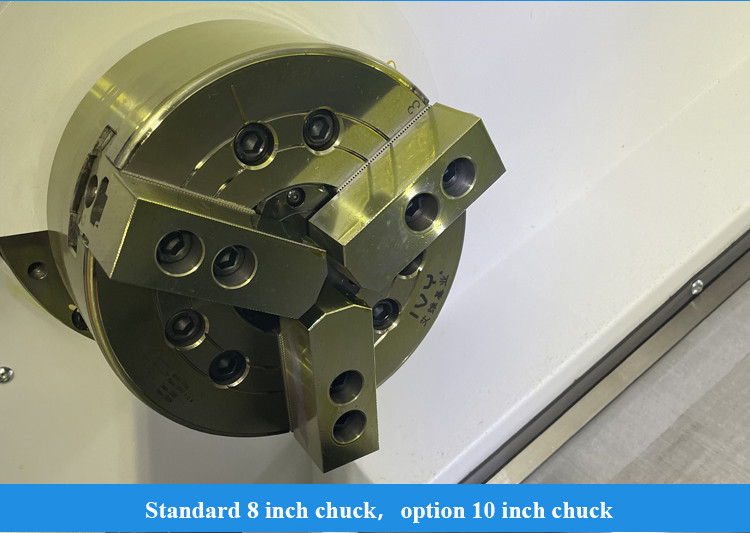

턱 크기
|
인치
|
8
|
||
|
스핀드 속도
|
r/min
|
4000
|
||
|
스핀드 등급 토크
|
Nm
|
158 ((666r/min)
|
||
|
최대 스핀드 토크
|
Nm
|
215 ((666r/min)
|
||
|
최대 모터 출력 전력 연속/30분
|
kW
|
여호와 의 증인, 11/15
|
||
|
먹이는
|
|
|||
|
X/Z 최대 속도
|
m/min
|
30
|
||
|
x 축 이동
|
mm
|
200
|
||
|
z 축 이동
|
mm
|
510
|
||
|

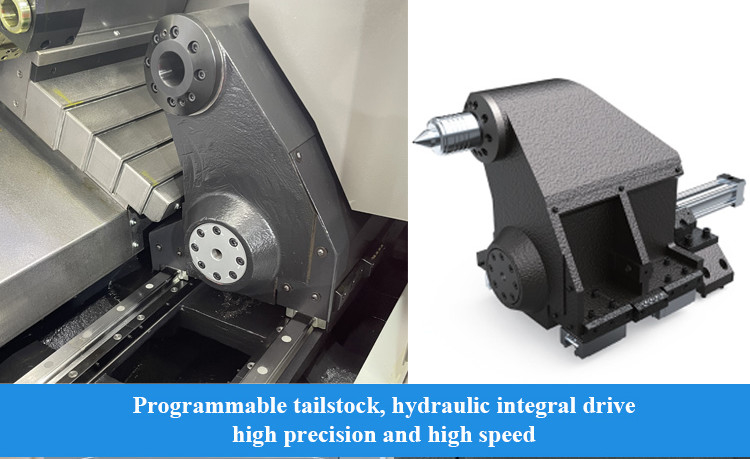

Tailstock
|
|
|
||
|
꼬리동물 여행
|
mm
|
400
|
||
|
꼬리 톱니
|
모스어
|
MT-5
|
||
|
타워
|
|
|||
|
타워 타입
|
|
수평 8역 서보 타워
|
||
|
중앙 높이
|
mm
|
80
|
||
|
회전 위치
|
SEC.
|
± 16
|
||
|
다른 것
|
|
|||
|
무게
|
KG
|
3600
|
||
|
전체 차원
(L*W*H) |
mm
|
2550 × 1675 × 1760
|
||
산업 적용:
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
