원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
HTC 40Hm/500

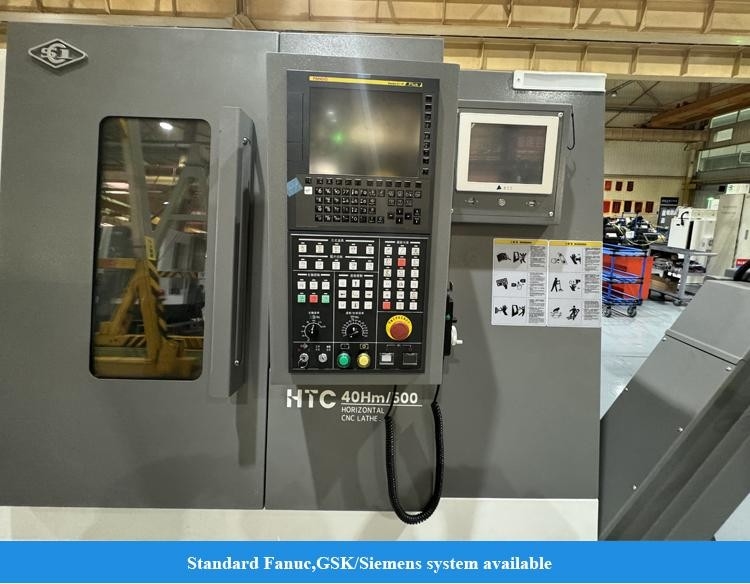

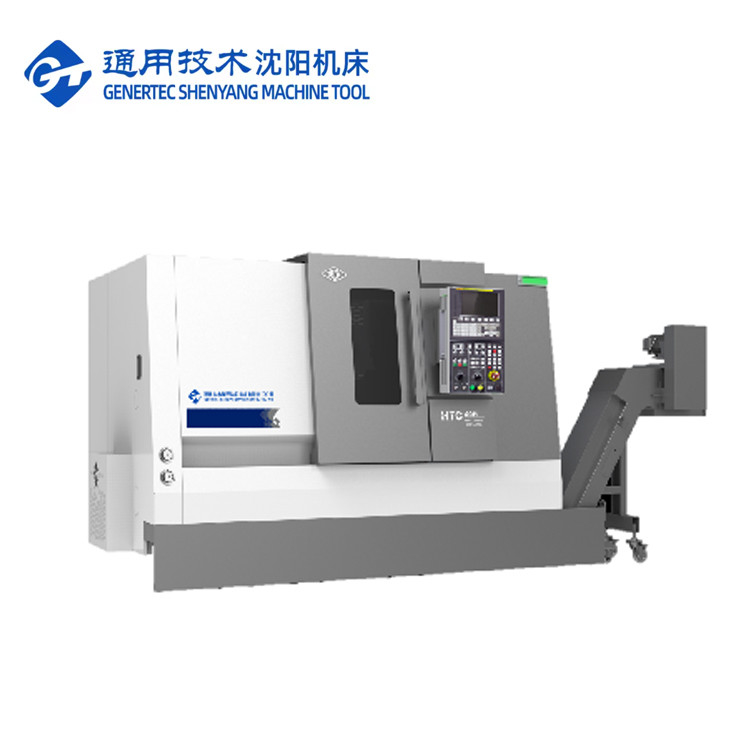

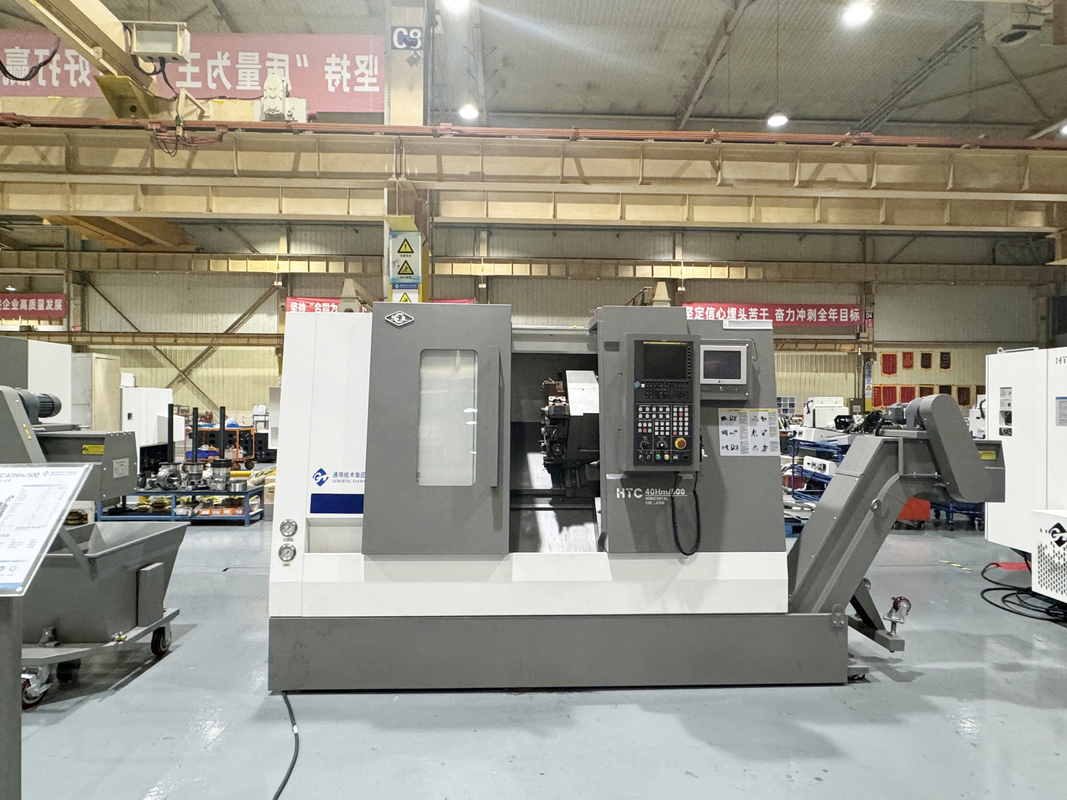

HTC40Hm 수평 회전 센터는 과학 분석, 최적화 및 첨단 제조 및 테스트 기술을 통해 조립 및 개선되었습니다.그것은 우수한 절단 성능을 가지고 있으며 다양한 회전 부품의 처리 요구 사항을 충족 할 수 있습니다.. 세르보 구동 타워로 장착되어 있으며, 회전, 프레싱 및 드릴링과 같은 처리 방법을 실현 할 수 있습니다. 또한 세르보 구동 테일 스톡 모듈을 장착 할 수 있습니다.꼬리 스톡은 충돌없이 높은 속도로 단단히 접어들 수 있습니다이 기계는 높은 가공 정확성과 좋은 안정성을 가지고 있으며 많은 산업 분야에서 부품 가공에 적합합니다.
세르보 모터는 결합을 통해 공 나선에 직접 연결되어 중간 링크를 줄이고 간격없는 전송을 달성합니다.X축 및 Z축 가이드 레일은 높은 강도를 보장하기 위해 수입 선형 롤링 가이드 레일을 채택합니다., 좋은 동적 성능과 정확성, 운영 속도를 높이고 생산 효율성을 향상시킵니다.

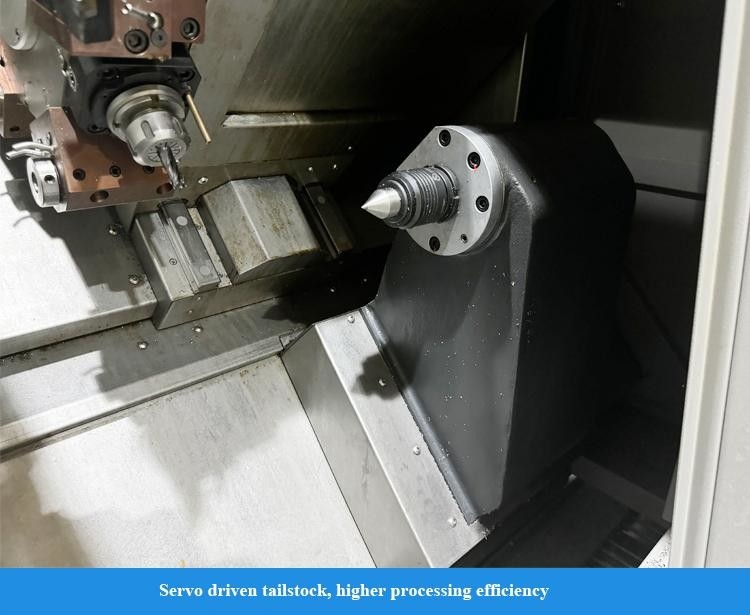

톱 스톡은 선택적으로 세로 드라이브 방식으로 움직일 수 있습니다.정밀하게 제어하고 가속 속도를 조정하고 가공 요구 사항에 따라 작동 클램핑 힘을 조정 할 수 있습니다., 꼬리 스톡이 빠르게 작업 조각에 접근하고 충격없이 단단히 할 수있게하고, 단단히하는 위치에 대한 실시간 피드백을 제공 할 수 있습니다.상단과 하단으로 갈라진 꼬리줄을 채택합니다.,정확성을 쉽게 조정하고 유지보수 효율성을 향상시킵니다.
X축은 두 개의 고정된 지지 구조를 개발하고 사전 스트레칭 나사를 사용하여 사전 스트레칭 변형과 온도 상승 변형을 효과적으로 완화합니다.그것은 스ikulu의 온도 상승을 줄이기 위해 특별한 밀폐 구조와 협력, 따라서 높은 정밀도와 기계 도구 공급 안정성 높은 정밀도를 달성
선택적 Y축 구성, BMT 가동 탑, 고 정밀 C 축 구조 및 다양한 가동 도구 보유자와 결합하여, 한 번 설치로 복잡한 표면 처리를 실현 할 수 있습니다.
고품질의 수입 C3등급 스퀴와 H등급 가이드 레일을 사용하며, 우수한 작동 정확성을 달성하기 위해 직접 서보 모터로 구동됩니다.
가이드 레일 스프랜드는 합리적으로 커지고, 모션 시스템 구조는 최적화됩니다.그리고 침대 샐러의 주체는 중요한 구성 요소의 전반적인 딱딱성을 보장하기 위해 활 모양으로 설계되었습니다..

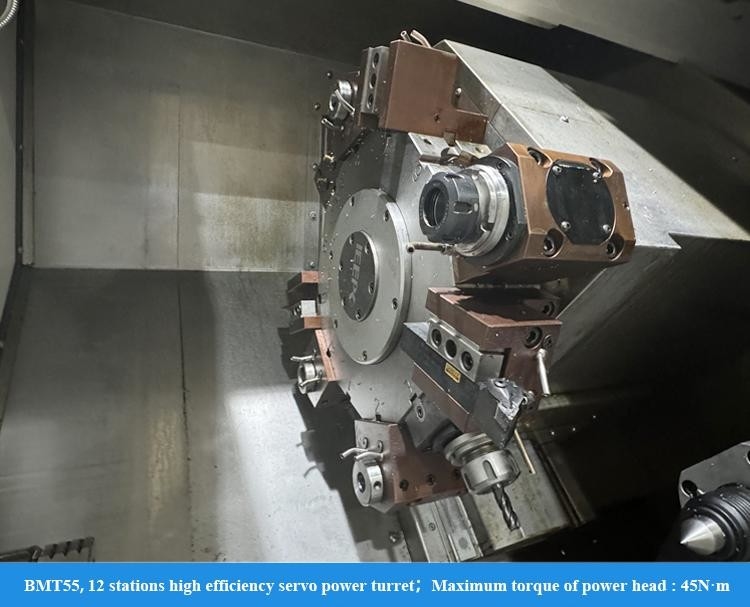

표준 BMT 인터페이스, 높은 경직성 연결; 도구는 신뢰할 수있는 전송과 낮은 실패율을 가진 DIN1809 인터페이스를 통해 구동됩니다. 드라이브 모터는 측면에 장착되어 구조가 작습니다.;고정밀 C축과 브레이크 장치가 장착되어 고효율의 턴링, 프레싱 및 드릴링의 통합 처리를 달성합니다.
옵션 내부 냉각 도구 홀더와 도구 센터에서 물 출구 내부 구멍 가공 중에 효율적인 칩 제거를 실현하고 처리 품질을 보장
작업 조각 재료: HT200
도구 모델: Ф20 평면 어깨 프레싱 커터
냉각 상태: 물 냉각
작업 조각 재료: HT200
도구 모델: Ф16 트위스트 드릴
냉각 상태: 물 냉각
| 프로젝트 | 단위 | HTC 40H ((Q) m/500 | HTC 40H ((Q) m/1000 |
|---|---|---|---|
| 맥스, 자르고 있어 | mm | Φ350 | Φ350 |
| 최대 절단 길이 | mm | 450 | 950 |
| 맥스, 침대에 헤엄치고 있어 | mm | Φ560 | Φ560 |
| 최대 수영 다이어트 슬라이드 | mm | Φ350 | Φ350 |

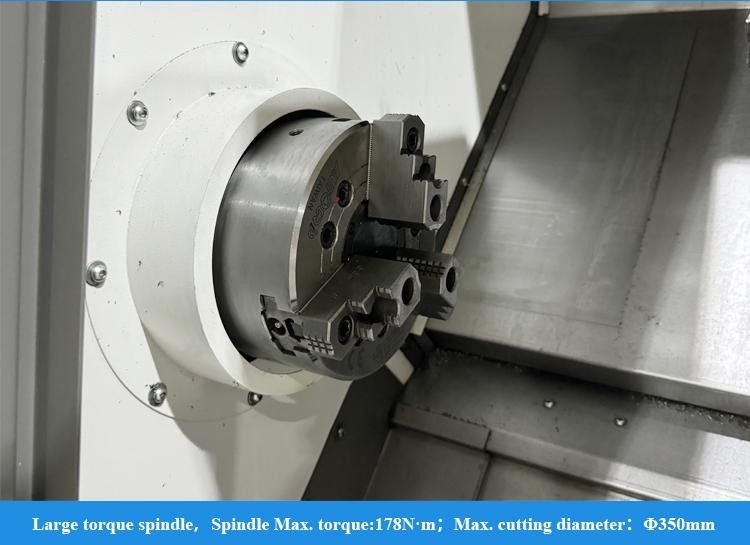

| 스핀들 | |||
| 스핀드 코 모델 | A2-6 | A2-6 | |
| 앞 베어링 내부 다이어 | mm | 100 | 100 |
| 스핀드 톱니와 구멍 크기 | 1:20Φ70 | 1:20Φ70 | |
| 스핀들 구멍의 다이아몬드 | Φ65 | Φ65 | |
| 맥스. 바 디아. | mm | Φ50 | Φ50 |
| 스핀드 속도 범위 | r/min | 4500 | 4500 |
| 스핀드 등급 토크 | 제1항 | 130 ((800r/min) | 130 ((800r/min) |
| 스핀드 맥스. 토크 | 제1항 | 230 ((600r/min) | 230 ((600r/min) |
| X/Z 축 | |||
| X/Z 축 빠른 이동 | m/min | 30 | 30 |
| X축 이동 | mm | 220 | 220 |
| Z축 이동 | mm | 510 | 1000 |
| Tailstock | |||
| 꼬리동물 여행 | mm | 500 | 500 |
| Tailstock 드라이브 방법 | 수압 구동 | 수압 구동 | |
| 꼬리 톱니 톱니 구멍 | 모스 문자 | MT-5 | MT-5 |
| 타워 | |||
| 타워 타입 | 수평 12역 전력탑 | 수평 12역 전력탑 | |
| 중앙 높이 | mm | 100 | 100 |
| 타워 인덱싱 반복 위치 정확성 | 세크. | ± 16 | ± 16 |
| 도구 크기 | mm | 25 | 25 |
| 가까운 도구를 선택할 수 있다면 | 네 | 네 | |
| 전동기구 보유기 인터페이스 | BMT55 | BMT55 | |
| 최대 굴착 용량 | mm | 16x02 | 16x02 |
| 최대 밀링 용량 | mm | 14×10×40 | 14×10×40 |
| 최대 터킹 용량 | mm | M12×15 | M12×15 |
| 다른 것 | |||
| 스핀들 중심과 바닥 사이의 거리는 | mm | 1050 | 1050 |
| 도구 기계의 순량 | 1kg | 4200 | 4750 |
|
참고: 테이블에 표시된 매개 변수는 참고용입니다. 변경 사항이 있을 경우 실제 제품을 참조하시기 바랍니다. 표준 구성:
|
|||
