CNC 톱니 고 정밀 소 부품 처리 T5.1-100Q SMTCL 금속 슬랜트 베드 CNC 톱니
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | T5.1-100Q |
|---|---|---|---|

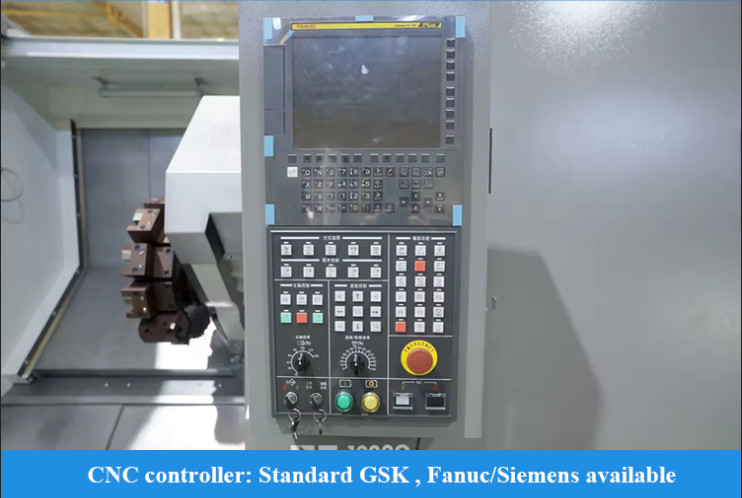

| CNC 제어 시스템: | GSK/FANUC/SIEMENS | CNC 여부: | CNC |
| 핵심 단어: | 경사 침대 선반 CNC 기계 | 맥스. 침대 위로 스윙: | Φ420 |
| <i>Max.</i> <b>최대.</b> <i>swing over slide</i> <b>슬라이드 위로 스윙</b>: | Φ160 | <i>Max.</i> <b>최대.</b> <i>Turned Length</i> <b>회전 길이</b>: | 160mm |
| 이동(X축): | 145 mm | 이동(Z축): | 205 밀리미터 |
| X/Z 급속 이송: | 30m/min | 맥스. 스핀들 속도: | 5000 r.p.m |
| 절삭 공구대 정거장: | 수평 8 스테이션 서보 터렛 | ||
| 강조하다 |
고 정밀 CNC 톱니,작은 부품 처리 CNC 라트,금속 슬랜트 베드 CNC 라트 |
||
제품 설명
제품 설명:

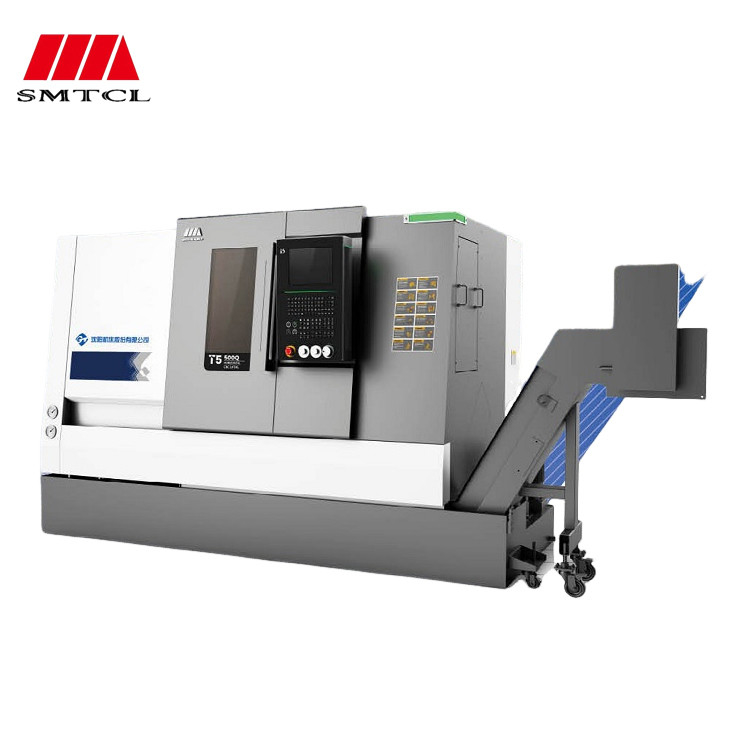

SMTCL CNC 선반 고정밀 소형 부품 가공 T5.1-100Q 금속 경사 베드 CNC 선반
* C3 사전 인발 리드 스크류
* 오차 보상 기술
|
T5.1-100Q
|
비고
|
최대 선삭 직경
|
mm
|
|
|
160
|
전체 치수
|
베드 위 최대 스윙 직경
|
|
|
|
160
|
전체 치수
|
베드 위 최대 스윙 직경
|
mm
|
|
|
Φ420
|
전체 치수
|
mm
|
|
|
|
Φ160
|
전체 치수
|
스핀들 노즈 유형
|
|
|
|
A2-5
|
전면 베어링 내부 직경
|
|
mm
|
|
|
Φ90
|
전체 치수
|
1:20；Φ62
|
|
|
|
스핀들 보어
|
|
mm
|
|
|
|
Φ65
|
전체 치수
|
mm
|
|
|
|
Φ44
|
전체 치수
|
인치
|
|
|
|
6
|
최대 스핀들 속도
|
r/min
|
|
|
|
5000
|
척 및 고정 장치 제한 사항에 따름
|
스핀들 정격 토크
|
Nm
|
|
|
35(2000r/min)
|
주 모터 출력 전력 연속/30분
|
Nm
|
|
|
|
70(1500r/min)
|
주 모터 출력 전력 연속/30분
|
kW
|
|
|
|
7.5/
|
11
|
기계식 스핀들2축
|
X/Z축 급속 이송
|
|
|
m/min
|
30
|
X축 이동
|
mm
|
|
|
145
|
전체 치수
|
mm |
|
|
|
205
|
전체 치수
|
터렛 형태 |
|
|
|
수평 8 위치 서보 터렛
|
터렛 중심 높이
|
|
mm
|
|
|
80
|
전체 치수
|
초 |
|
|
|
±1.6
|
근처에서 커터를 선택할 수 있는지 여부
|
예
|
|
|
|
기타
|
|
스핀들 중심에서 베드 바닥까지의 거리
|
|
|
|
mm
|
926
|
전체 치수
|
kg |
|
|
2600
|
총 전원 공급 용량
|
kVA
|
|
|
|
23
|
전체 치수 (길이 X 너비 X 높이)
|
mm
|
|
|
|
1750×1650×1650
|
전체 치수
|
산업 적용:
|
