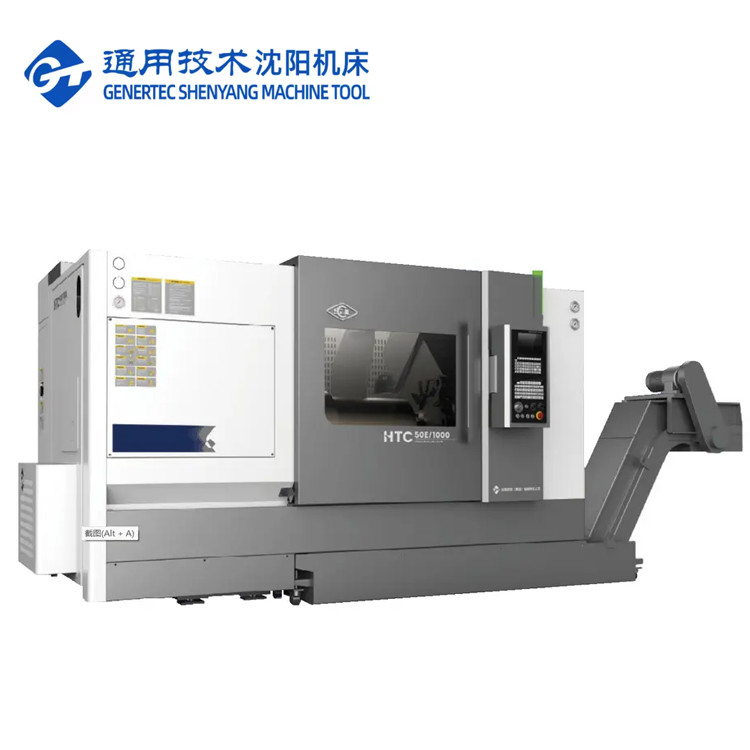

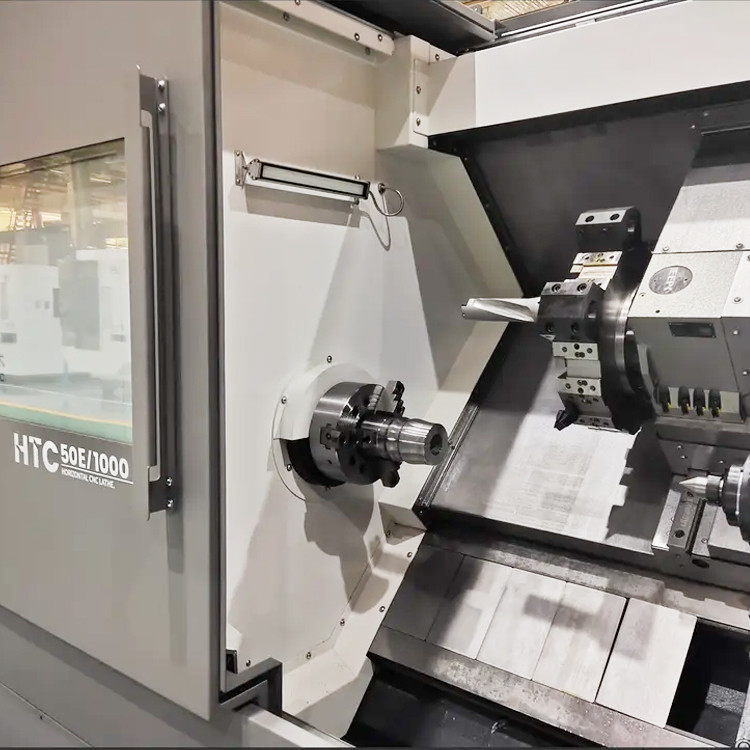

금속 슬랜트 베드 CNC 라트 HTC50E Fanuc 턴 및 프레싱 센터 SMTCL CNC 라트 머신
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC50E |
|---|---|---|---|
| CNC 제어 시스템: | GSK/FANUC/SIEMENS | CNC 여부: | CNC |
| 핵심 단어: | 경사 침대 선반 CNC 기계 | 맥스. 침대 위로 스윙: | Φ700,670,670 |
| <i>Max.</i> <b>최대.</b> <i>swing over slide</i> <b>슬라이드 위로 스윙</b>: | Φ500 | <i>Max.</i> <b>최대.</b> <i>Turned Length</i> <b>회전 길이</b>: | 1000、1500、2000mm |
| 이동(X축): | 320 mm | 이동(Z축): | 1050、1550、2050mm |
| X/Z 급속 이송: | 24개 Ｍ / 분 | 맥스. 스핀들 속도: | 50~3500rpm |
| 절삭 공구대 정거장: | 수평 12 스테이션 서보 터렛 | ||
| 강조하다 |
금속 슬랜트 베드 CNC 턴 머신,HTC50E CNC 턴 머신,FANUC 컨트롤러 |
||
제품 설명
제품 설명:
제품 특징:
1고직성 통합 침대
|
항목
|
단위
|
HTC50E 시리즈
|
|
|
침대 위의 최대 스윙 지름
|
mm
|
700/670/670
|
|
|
최대 절단 길이가
|
mm
|
1000/1500/2000
|
|
|
최대 절단 지름
|
mm
|
셰프트 500/디스크 550
|
|
|
차량 위의 최대 스윙 지름
|
mm
|
500
|
|
|
스핀드 코
|
|
A2-8
|
|
|
스핀드 구멍 지름
|
mm
|
80
|
|
|
스핀드 속도 범위
|
r/min/Nm
|
50~3500/344 GSK 시스템
|
|
|
주 엔진스핀드 최대 출력 토크30분 / 연속
|
kW
|
30/22
|
|
|
표준 턱지름
|
인치
|
10'
|
|
|
엑스축 고속 이동 속도
|
m/min
|
24
|
|
|
Z축 빠른 이동 속도
|
m/min
|
24
|
|
|
X축 이동
|
mm
|
320
|
|
|
Z축 이동
|
mm
|
1050/1550/2050
|
|
|
꼬리 턱 수면 지름
|
mm
|
120
|
|
|
꼬리잡이 장갑 여행
|
mm
|
150
|
|
|
꼬리동물 여행
|
mm
|
800/1300/1800
|
|
|
꼬리 스핀들 톱니 톱니
|
모스 문자
|
5#
|
|
|
표준 탑 형태
|
|
수평 12 역의 서보 타워
|
|
|
도구 크기
|
외부 도구
|
mm
|
25×25
|
|
보러 바 지름
|
mm
|
F40/F32/F25/F16
|
|
|
위치 정확성
|
X축
|
mm
|
0.010
|
|
Z축
|
mm
|
0.015
|
|
|
반복 위치 정확성
|
X축
|
mm
|
0.005
|
|
Z축
|
mm
|
0.007
|
|
|
무게 용량
|
디스크 유형
|
1kg
|
200
|
|
셰프트 타입
|
1kg
|
800
|
|
|
기계 무게
|
|
|
7000/8500/10000
|
|
기계 도구 외관
|
길이 × 너비 × 높이
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200주요 정확도 |
|
검사 항목
|
공장 표준
|
|
|
가공 정확성
|
IT6
|
|
|
가공된 작업 조각의 둥글기 (mm)
|
0.0025
|
|
|
가공된 작업 조각의 실린드리시티 (mm)
|
0.016/300
|
|
|
가공된 작품의 평면성 (mm)
|
0.020/Ф300
|
|
|
가공공작품의 표면 거칠성
|
Ra1.25μm
|
|
|
위치 정확성
|
X축 (mm)
|
0.010
|
|
Z축 (mm)
|
0.015
|
|
|
위치 정밀도를 반복한다
|
X축 (mm)
|
0.005
|
|
Z축 (mm) Z
|
0.007
|
|
주요 구성
|
- 아니
|
이름
|
제조업자
|
언급
|
|
1
|
CNC 시스템
|
GSK
|
선택적 FANUC
|
|
2
|
주 엔진
|
GSK
|
선택적 FANUC
|
|
3
|
세르보 모터
|
GSK
|
선택적 FANUC
|
|
4
|
두 축 나사
|
국내
|
|
|
5
|
두 축 공 안내기
|
국내
|
|
|
6
|
스핀들 베어링
|
수입
|
|
|
7
|
스크루 베어링
|
수입
|
|
|
8
|

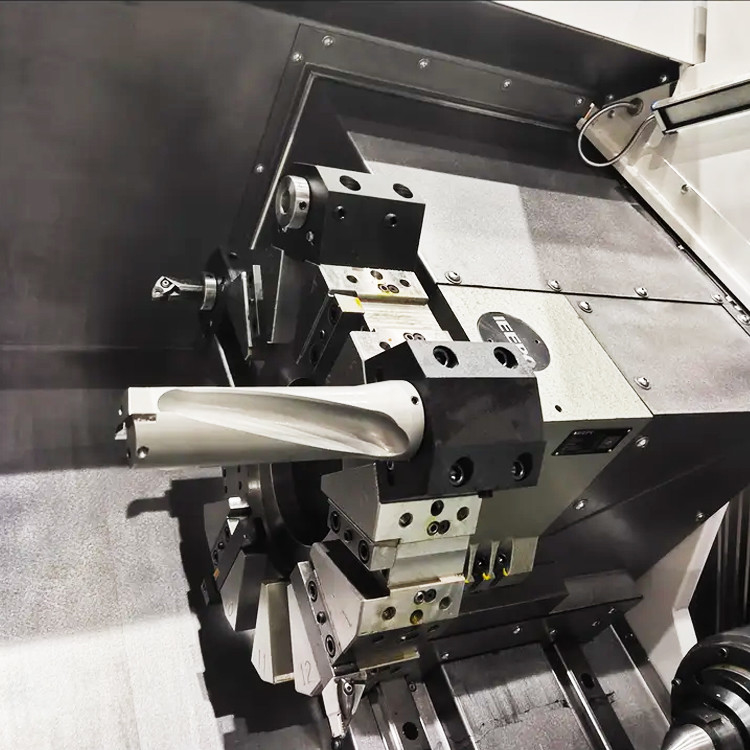

12 역의 서보 타워
|
IEPO
|
중앙 높이 100
|
|
9
|
차크
|
타이완 주/한국
|
102 중형 고체
|
|
10
|
Tailstock
|
우리 공장
|
장갑 잠금없이 수동 꼬리 스톡
|
|
11
|
칩 냉각 상자
|
국내
|
우리 서비스:
1배달 전에 조립하고 디버깅
224시간 이내에 응답하고 문제를 해결하도록 하겠습니다.
3. 1 년 무료 수리 서비스 (만 인적 손상이 없습니다).
4전체 창고 솔루션 제공
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
FAQ:
Q1. 당신은 무역 회사 또는 제조 회사입니까?
기계의 화물표 날짜부터 시작됩니다.
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
생산망이 전체적인 공장들 사이에 이루어집니다.
제품 하이라이트
제품 설명: SMTCL 금속 슬랜트 베드 CNC 라트 HTC50E Fanuc 턴 및 프레싱 센터 CNC 라트 머신 슬랜트 베드 CNC 라트 HTC50E는 새로운 세대의 CNC 라트입니다. 일반용 기계 도구로, 그것은 특히 고 효율, 대용량,그리고 자동차와 같은 산업에서 회전 부품의 고 정밀 처리, 모터, 베어링, 수압 압력. 고전적 인 "유산"을 만들기 위한 기발함 전체 기계의 현지화율은 100%입니다. CS1 브랜드를 재구성하는 핵심 프로세스 탁월 한 성능 우수한 "품질" "세" 모듈 개발, 최고의 선택 표준화 제조 품질 보장 최...
