중량 하드 레일 SMTCL CNC 라트 HTC50P 3 축 CNC 프레싱 라이브 도구와 함께 CNC 라트
제품 세부 정보
| 브랜드 이름: | SMTCL | 모델 번호: | HTC50P |
|---|---|---|---|
| CNC 제어 시스템: | GSK/FANUC/SIEMENS | CNC 여부: | CNC |
| 핵심 단어: | 경사 침대 선반 CNC 기계 | 맥스. 침대 위로 스윙: | Φ700,670,670 |
| <i>Max.</i> <b>최대.</b> <i>swing over slide</i> <b>슬라이드 위로 스윙</b>: | Φ500 | <i>Max.</i> <b>최대.</b> <i>Turned Length</i> <b>회전 길이</b>: | 1000、1500、2000mm |
| 이동(X축): | 320 mm | 이동(Z축): | 1050、1550、2050mm |
| X/Z 급속 이송: | 30m/min | 맥스. 스핀들 속도: | 35~3000rpm |
| 절삭 공구대 정거장: | 수평 12 스테이션 서보 터렛 | ||
| 강조하다 |
3 축 CNC 톱니 기계,하드 레일 CNC 톱니 기계,중형 CNC 톱니 기계 |
||
제품 설명
제품 설명:
제품 특징:
1. 고강성 일체형 베드
|
항목
|
단위
|
HTC50P 시리즈
|
|
베드 위 최대 스윙 직경
|
mm
|
700/670/670
|
|
최대 절삭 길이
|
mm
|
1000/1500/2000
|
|
최대 절삭 직경
|
mm
|
축 500/디스크 630
|
|
캐리지 위 최대 스윙 직경
|
mm
|
500
|
|
스핀들 노즈
|
|
A2-11
|
|
스핀들 구멍 직경
|
mm
|
104 |
|
스핀들 속도 범위
|
r/min/Nm
|
35~3000/680 GSK 시스템
|
|
스핀들 최대 출력 토크 30분/연속
|
kW
|
30/22
|
|
척 직경
|
인치
|
12''
|
|
X축 급속 이동 속도
|
m/min
|
15 |
|
Z축 급속 이동 속도
|
m/min
|
15 |
|
X축 이동
|
mm
|
320
|
|
Z축 이동
|
mm
|
1050/1550/2050
|
|
심압대 슬리브 직경
|
mm
|
120
|
|
심압대 슬리브 이동
|
mm
|
150
|
|
심압대 이동
|
mm
|
800/1300/1800
|
|
심압대 스핀들 테이퍼 테이퍼
|
모스
|
5#
|
|

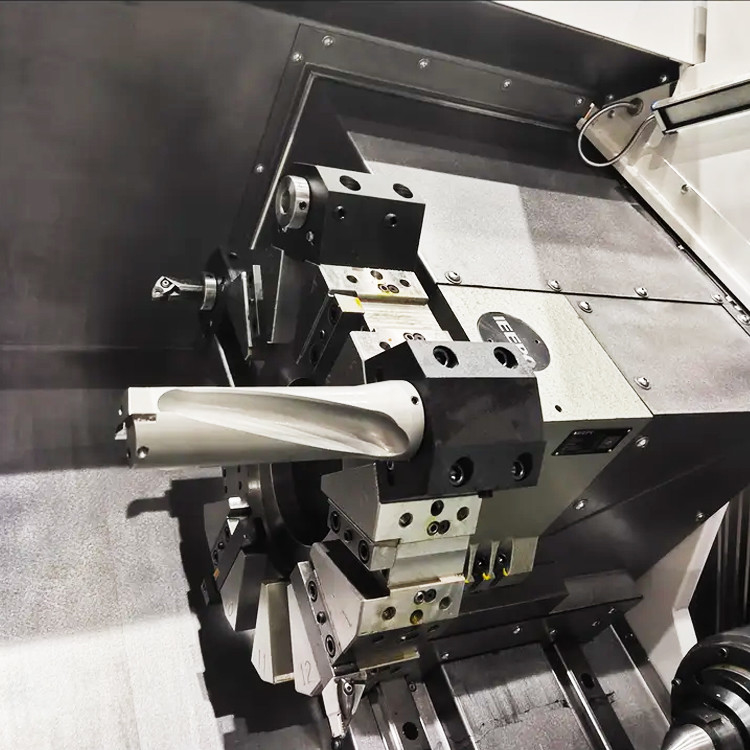

표준 터렛 형태
|
|
수평 12 스테이션 서보 터렛
|
|
외부 공구
|
mm
|
25×25
|
|
보링 바 직경
|
mm
|
Ф50/Ф40/Ф32/Ф25
|
|
디스크 유형
|
kg
|
200
|
|
축 유형
|
kg
|
800
|
|
기계 중량
|
|
7000/8500/10000
|
|
길이 × 너비 × 높이
|
mm
|
3700×2210×2200
4300×2210×2200 4900×2210×2200주요 정확도 |
|
검사 항목
|
공장 표준
|
|
|
가공 정확도
|
IT6
|
|
|
가공물 원형도 (mm)
|
0.0025
|
|
|
가공물 원통도 (mm)
|
0.016/300
|
|
|
가공물 평탄도 (mm)
|
0.020/Ф300
|
|
|
가공물 표면 거칠기
|
Ra1.25μm
|
|
|
위치 정확도
|
X축 (mm)
|
0.010
|
|
Z축 (mm)
|
0.015
|
|
|
반복 위치 정확도
|
X축 (mm)
|
0.005
|
|
Z축 (mm) Z
|
0.007
|
|
주요 구성
|
번호
|
이름
|
제조업체
|
비고
|
|
1
|
CNC 시스템
|
GSK
|
선택 사양 FANUC
|
|
2
|
주요 모터
|
GSK
|
선택 사양 FANUC
|
|
3
|
서보 모터
|
GSK
|
선택 사양 FANUC
|
|
4
|
2축 스크류
|
국내산
|
|
|
5
|
2축 볼 가이드
|
국내산
|
|
|
6
|
스핀들 베어링
|
수입산
|
|
|
7
|
스크류 베어링
|
수입산
|
|
|
8
|
12 스테이션 서보 터렛
|
IEEPO
|
100 중심 높이
|
|
9
|
척
|
대만/한국
|
10²중간 솔리드
|
|
10
|
심압대
|
우리 공장
|
슬리브 잠금 장치 없는 수동 심압대
|
|
11
|
칩 냉각 상자
|
국내산
|
OUR 서비스:
1. 배송 전 조립 및 디버깅
2. 24시간 이내 응답 및 문제 처리 진행.
3. 1년 무상 수리 서비스 (인적 피해 제외).
4. 전체 창고 솔루션 제공
◆ 30년 이상 R&D 역사, 1993년 설립
◆ 연구 및 설계 능력을 갖춘 하이테크 제조업체
◆ 안정적이고 성숙한 공급 시스템
◆ 즉각적인 서비스를 위한 젊고 활동적인 영업 및 엔지니어 (24시간 온라인)
◆ 인체 공학 및 쉬운 유지 보수에 따른 메커니즘 업그레이드
◆ 당사 구조 설계 원칙: 쉬운 유지 보수 및 설치, 저렴한 유지 보수 비용, 생산에 영향 없음
FAQ:
Q1. 귀사는 무역 회사입니까, 아니면 제조 회사입니까?
Q5. 서비스는 무엇입니까?
애프터 서비스: 7일 24시간 온라인 서비스, 설치 원격 안내, 고객 소프트웨어 시스템과의 연동
Q6: 귀사를 선택하는 이유는 무엇입니까?
Q7: 귀사에서 기술 인력을 당사에 파견하여 해외에서 당사 직원을 지도할 수 있습니까?
제품 하이라이트

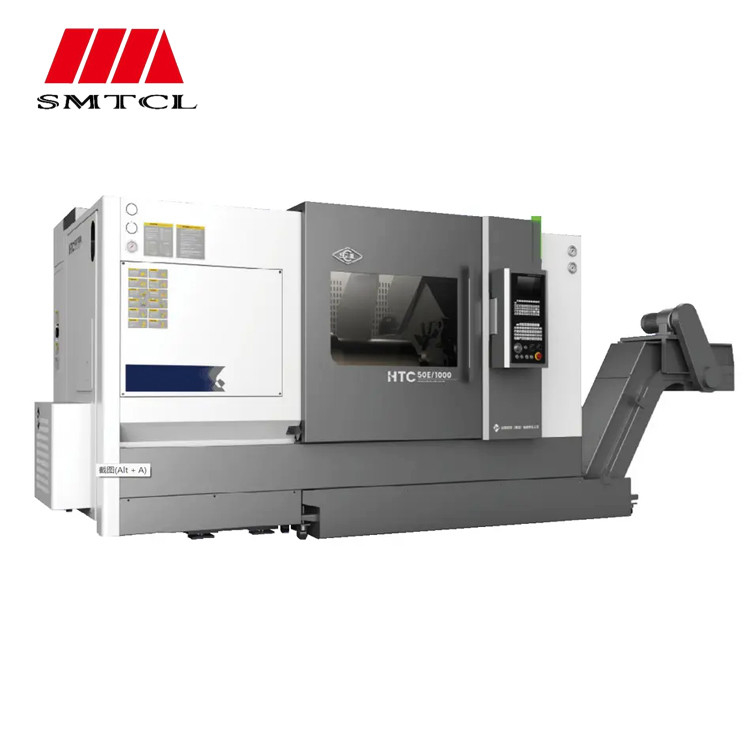

제품 설명: SMTCL 고강성 하드 레일 CNC 선반 HTC50P 3축 CNC 밀링 라이브 툴 CNC 선반 경사 베드 CNC 선반 HTC50E는 차세대 CNC 선반입니다. 범용 공작 기계로서 자동차, 모터, 베어링, 유압 등 산업 분야에서 회전 부품의 고효율, 대량, 고정밀 가공에 특히 적합합니다. 고전적인 "계승"을 만들기 위한 독창성 전체 기계의 현지화율은 100% CS1 브랜드를 재구축하는 핵심 프로세스 탁월한 성능, 우수한 "품질" "3" 모듈 개발, 최고의 선택 표준화된 제조 품질 보증 최적화된 디자인, 볼륨 "정교함" 공...
