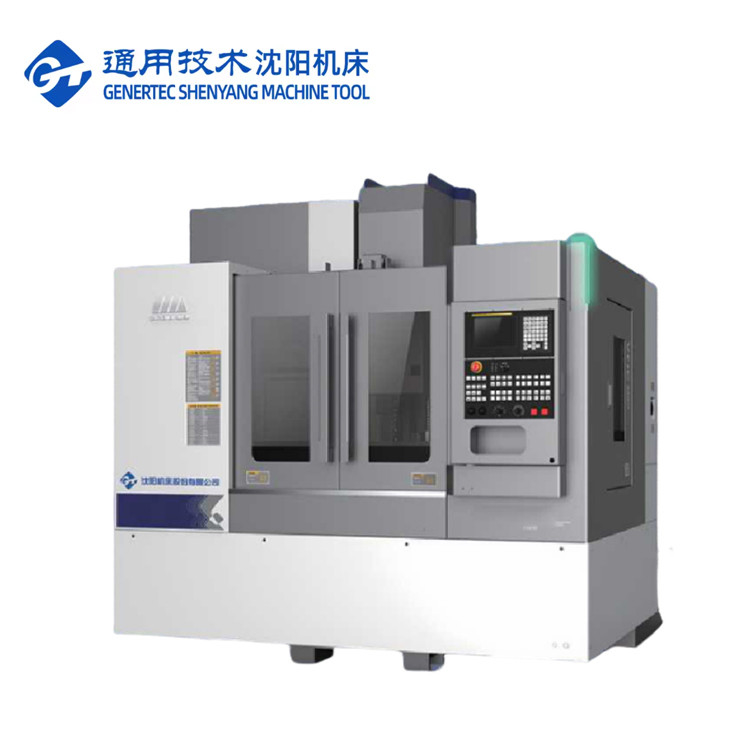

SMTCL 10000rpm FANUC 3 축 수직 가공 센터 VMC850Q 4 축 CNC 프레싱 머신
제품 세부 정보
| 상표: | SMTCL | 유형: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| 제품명: | 수직형 머시닝 센터 | 테이블 크기(L×W): | 1000×500mm |
| 테이블의 최대 하중: | 600Kg | X축 이동: | 850mm |
| Y축 이동: | 500mm | Z 축 이동: | 540mm |
| 항공 교통 관제 센터: | 로봇팔이 있는 24 ATC | ||
| 강조하다 |
3개 주축 수직형 머시닝 센터,SMTCL VMC850Q,4개 주축 CNC (컴퓨터에 의한 수치제어) 수직형 머시닝 센터 |
||
제품 설명
제품 설명:
1, 높은 강성과 높은 안정성 디자인
* 고강도 일체형 캐스팅 베드

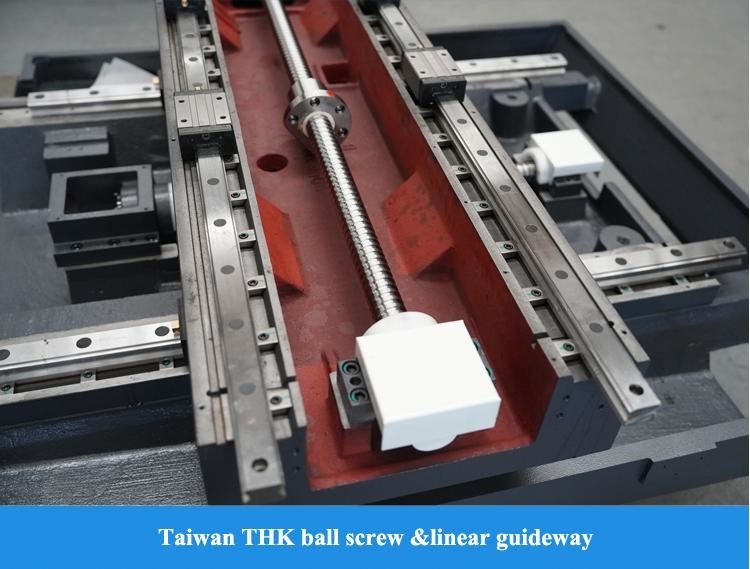

* 3축 P급 롤러 가이드
* 긴 스팬 헤링본 기둥
제3자 평가: 최고의 성능 수준
제품 매개변수:
|
목
|
단위
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
용량
|
X축 이동
|
mm
|
850
|
1000
|
1100
|
|
Y축 이동
|
mm
|
500
|
500
|
620
|
|
|
Z 축 이동
|
mm
|
540
|
540
|
600
|
|
|
테이블 표면에 대한 스핀들 노즈
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
스핀들 노즈에서 컬럼 표면까지
|
mm
|
640
|
640
|
743
|
|
|
작업대
|
테이블 크기(L×W)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
테이블의 최대 하중
|
kg
|
600
|
600
|
1000
|
|
|
T 슬롯 크기
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
축
|
스핀들 속도
|
rpm
|
10000
|
10000
|
10000
|
|
스핀들 테이퍼/스핀들 생크
|
mm
|
7/24테이퍼
|
7/24테이퍼
|
7/24테이퍼
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
스핀들 모터
|
kw
|
7.5/11
|
7.5/11
|
11/15
|
|
|
최대 출력 토크
|
Nm
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
스핀들 구동 방식
|
|
동기식 치아벨트
|
|||
|
도구
|
공구 홀더 모델
|
|
MAS 403 BT40
|
||
|
풀 스터드 모델
|
|
MAS 403 P40T-I
|
|||
|
이송 속도
|
X,Y,Z 급이송
|
m/분
|
48/48/48
|
||
|
3축 모터 동력(X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3축 모터 토크(X/Y/Z)
|
N·m
|
2020년 11월 11일
|
2020년 11월 11일
|
20/20/20
|
|
|
최대 절단 이송 속도
|
mm/분
|
1-20000
|
|||
|
ATC
|
유형
|
PC
|
로봇팔을 갖춘 ATC
|
||
|
방법
|
|
양방향으로 가장 가까운 도구 선택
|
|||
|
용량
|
PC
|
24
|
|||
|
최대 공구 길이
|
mm
|
300
|
|||
|
최대 도구 무게
|
kg
|
7
|
|||
|
최대 디스크 직경도 - 전체
|
mm
|
80
|
|||
|
최대 디스크 직경-인접
|
mm
|
150
|
|||
|
공구교환시간(TT)
|
비서
|
2.5
|
|||
|
테이블과 지면 사이의 높이
|
mm
|
900
|
900
|
950
|
|
|
기타
|
전체 치수
(L×W×H)
|
mm
|
2400×2975×2840
(칩컨베이어 제외)
|
2700×2975×2840
(칩컨베이어 제외)
|
2940×3450×3050
(칩컨베이어 제외)
|
|
순 기계 중량
|
kg
|
5100
|
5400
|
6200
|
|
|
총 전력 요구 사항
|
KVA
|
18
|
18
|
25
|
|
|
표준 구성:

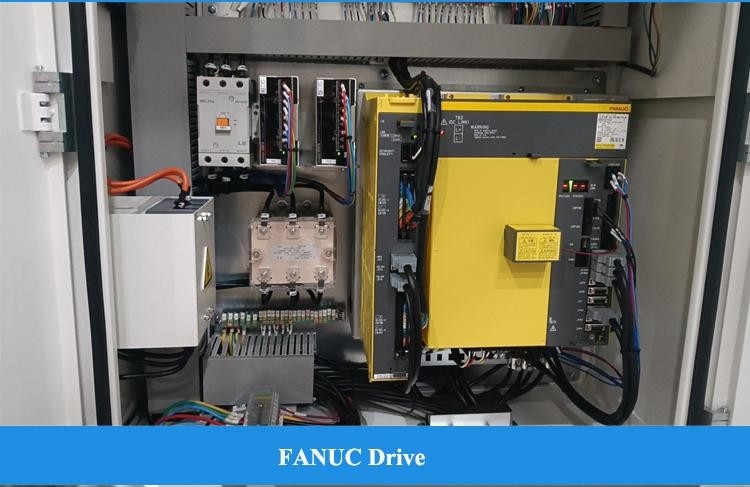

1. FANUC OI-MF TYPE(5)β 제어 시스템
2. 10000RPM 스핀들, 벨트 연결 3. 24개의 디스크 매니퓰레이터 도구 매거진 4. 물탱크 + 침대플러싱 칩 5. 클린 에어건, 작업등, 경고등 |
선택적 구성:
1. Fanuc Oi-MF TAPE(l)β 시스템
2. Fanuc Oi-MF TAPE(l)α 시스템 3. 지멘 828D CNC 시스템 4. 직접 연결 12000RPM 기계식 스핀들 5. 16000RPM, 24000 전동 스핀들 6. 4축 턴테이블 7. 2MPa, 3MPa, 5MPa, 7MPa 내부 냉각 8. 유수분리기 9. 체인 칩 제거제 10. 깨끗한 물총 11. 공구 및 공작물 검사 12. 자동문 13. 안전 도어 잠금 장치 14. 전기 캐비닛 및 에어컨 |
||||
우리의 서비스:
고품질 기계를 받을 수 있는지 확인하세요.
1. 모든 부품을 검사해야 합니다.
2. 100개 이상의 생산 공정 제어
3. 200개 이상의 검사 항목
4. 각 기계의 샘플 처리
5. 배송 전 72시간 시험 실행
◆ 30년 + R&D 역사, 회사는 1993년에 설립되었습니다.
◆ 연구와 설계역량을 갖춘 하이테크 제조업체
◆ 안정적이고 성숙한 공급 시스템
◆ 즉석 서비스를 위한 젊은 현역 영업 및 엔지니어(24시간 온라인)
◆ 인체공학적 설계와 손쉬운 유지보수에 따른 메커니즘 업그레이드
◆ 우리의 구조 설계 원칙: 쉬운 유지 관리 및 설치, 저렴한 유지 관리 비용, 생산에 영향을 주지 않음
FAQ:
Q1. 당신은 무역 회사입니까 아니면 제조 회사입니까?
기계의 선하증권 날짜부터 시작됩니다.
홍보판매:맞춤형 솔루션, 기획 및 설계, 일대일 서비스
판매 후:7일 24시간 온라인 서비스, 원격 설치 안내, 고객 소프트웨어 시스템과 도킹
가장 신뢰할 수 있는 보장인 완전한 생산 체인을 갖춘 공장 간에 수행됩니다.
