원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO certification
모델 번호:
iT35L
제품 설명:

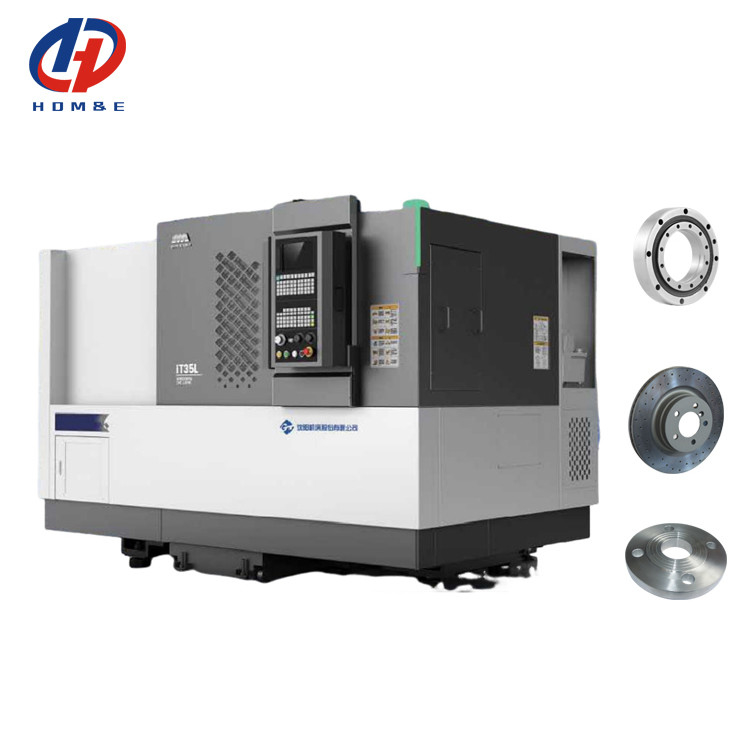

SMTCL 수평 CNC 턴 IT35L 수평 8 스테이션 서보 타워 FANUC 드라이브 금속 슬랜트 베드 CNC 턴
IT35 시리즈는 우수한 성능을 가진 수학적 제어 톱니입니다. 그것은 고급 설계 개념과 제조 프로세스를 채택하고 있으며, 컴팩트 구조와 내구성이 있습니다.그것은 고 정밀 처리 기능을 가지고 있으며 복잡한 부품의 정밀 처리를 달성 할 수 있습니다.. 스핀드 속도는 높고 절단 효율은 탁월합니다.
간단하고 지능형 제어 시스템으로 장착되어 있어 운영자가 빠르게 시작할 수 있습니다. 자동차, 전자 및 기계와 같은 산업에서 널리 사용됩니다.,그리고 다양한 고객의 다양한 처리 요구를 충족시킬 수 있습니다.쉐냐νγκ 기계 도구 IT35는 안정적인 성능과 신뢰할 수있는 품질로 기업 생산 및 가공에 강력한 지원을 제공합니다.
제품 특징:
1고직성
* 전체 기계 구조를 최적화하기 위해 유한 요소 분석

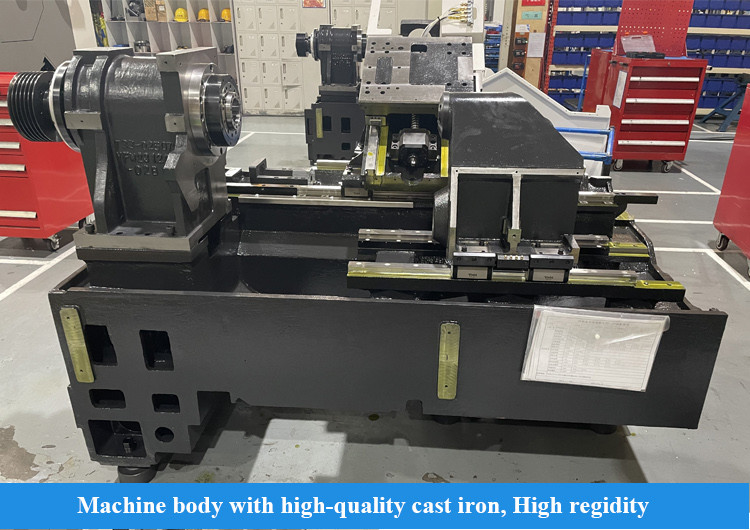

* 침대는 합리적인 바 레이아웃과 함께 고품질 가루로 만들어졌습니다
* 큰 스프렌, 큰 토크 스핀드 구성, 절단 경직성을 향상
* 정밀 스크래핑 프로세스, 연결 경직성을 향상
|
항목
|
단위
|
사양
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
최대 회전 지름
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
최대 회전 길이는
|
mm
|
350
|
500
|
500
|
|
|
침대에 대한 최대 스윙
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
최대 스윙
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
스핀들
|
스핀드 나스
|
|
A2-6
|
A2-6
|
A2-8
|
|
앞 베어링 다이어
|
mm
|
100
|
100
|
120
|
|
|
스핀드 코너와 구멍 크기
|
|
1:20Φ70
|
1:20Φ70
|
1:20Φ90
|
|
|
스핀드 구멍의
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
최대 하루
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

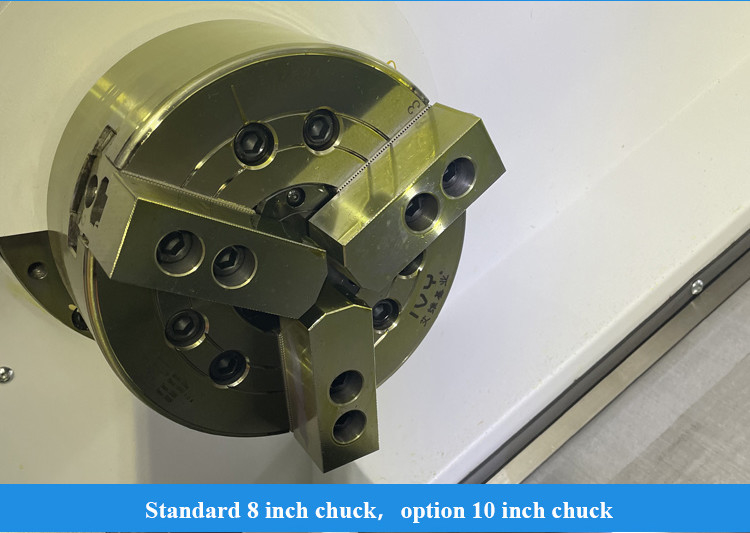

턱 크기
|
인치
|
8
|
8
|
10
|
|
|
스핀드 속도
|
r/min
|
4000
|
4000
|
3500
|
|
|
스핀드 등급 토크
|
Nm
|
158 ((666r/min)
|
158 ((666r/min)
|
243 ((588r/min)
|
|
|
최대 스핀드 토크
|
Nm
|
215 ((666r/min)
|
215 ((666r/min)
|
300 ((588r/min)
|
|
|
최대 모터 출력 전력 연속/30분
|
kW
|
여호와 의 증인, 11/15
|
여호와 의 증인, 11/15
|
15/18.5
|
|
|
먹이는
|
X/Z 급행
|
m/min
|
30
|
30
|
24
|
|
x 축 이동
|
mm
|
200
|
200
|
260
|
|
|
z 축 이동
|
mm
|
350
|
510
|
505
|
|
|

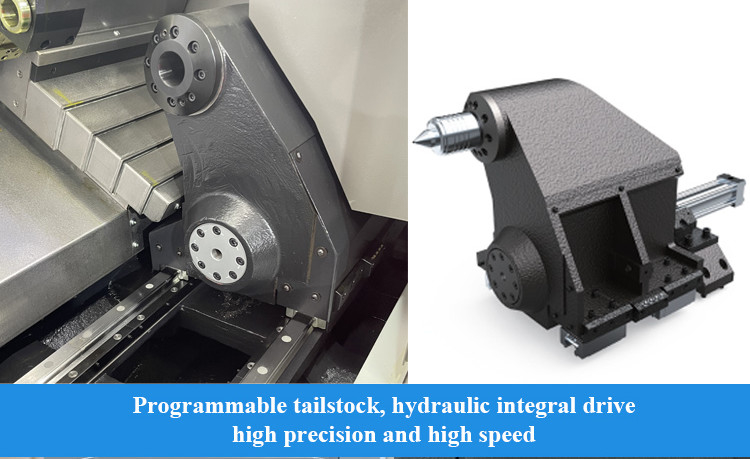

Tailstock
|
꼬리동물 여행
|
mm
|
아니
|
400
|
400
|
|
꼬리 톱니
|
모스어
|
아니
|
MT-5
|
MT-5
|
|
|
타워
|
타워 타입
|
|
수평 8역 서보 타워
|
수평 8역 서보 타워
|
수평 8역 서보 타워
|
|
중앙 높이
|
mm
|
80
|
80
|
100
|
|
|
회전 위치
|
세크.
|
± 16
|
± 16
|
± 16
|
|
|
다른 것
|
무게
|
1kg
|
3300
|
3600
|
3700
|
|
전체 차원 (L*W*H)
|
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
표준 구성:

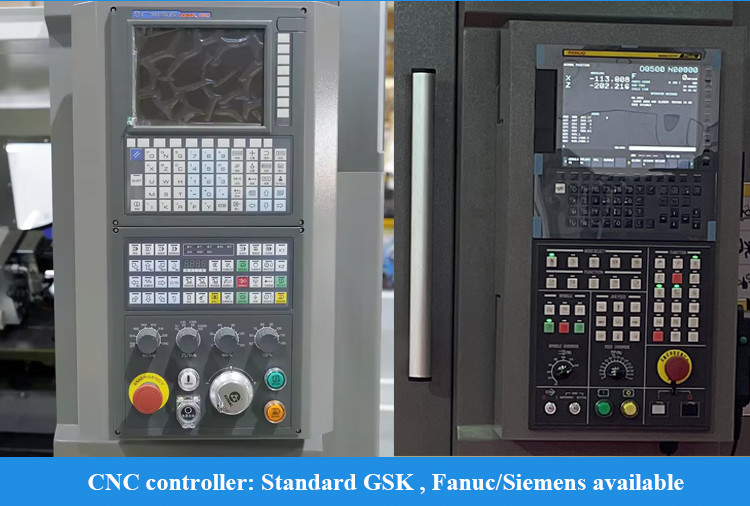

1,GSK988TA 컨트롤러
2중국 브랜드의 고체 턱과 실린더 38 위치 타워 4,수력 역 중국 브랜드 5칩 박스 |
선택적 구성:
1옆 컨베이어
2뒷 컨베이어 3특별 턱 4특수 실린더 5특수 탑 |
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
