원래 장소:
중국
브랜드 이름:
SMTCL
인증:
CE ISO
모델 번호:

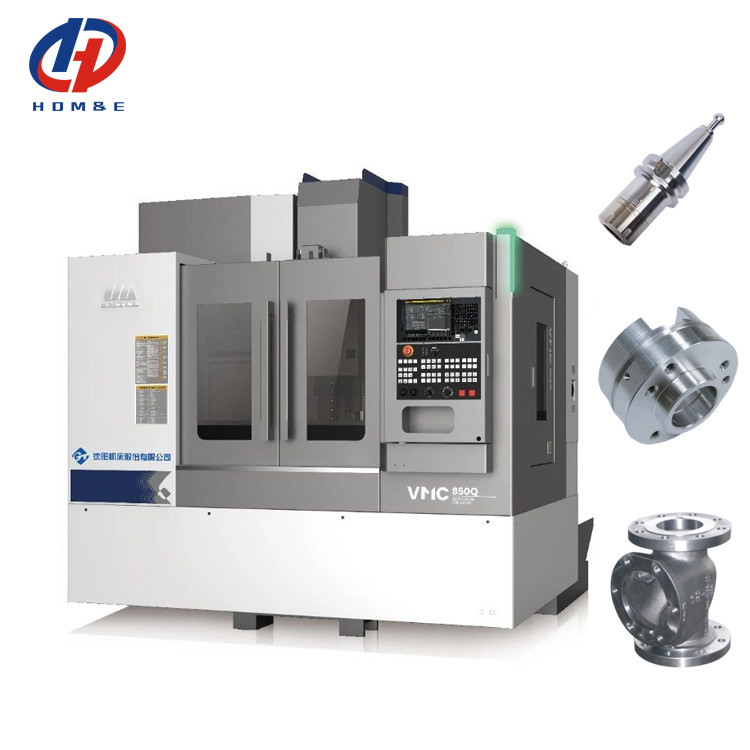

VMC850Q
제품 설명:
1고직성 및 높은 안정성 설계
* 고강도 통합 cast cast casting bed

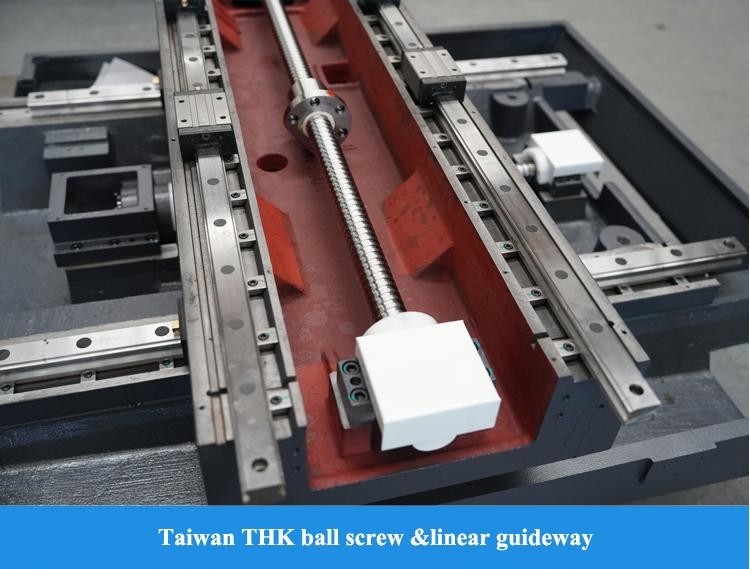

* 3축 P급 롤러 가이드
* 길게 뻗은 힐링 뼈 기둥
제품 파라미터:
|
항목
|
단위
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
용량
|
X축 이동
|
mm
|
850
|
1000
|
1100
|
|
Y축 이동
|
mm
|
500
|
500
|
620
|
|
|
Z축 이동
|
mm
|
540
|
540
|
600
|
|
|
스핀드 코와 테이블 표면
|
mm
|
120~660
|
120~660
|
120-720
|
|
|
스핀드 코와 기둥 표면
|
mm
|
640
|
640
|
743
|
|
|
작업 테이블
|
테이블 크기 (L×W)
|
mm
|
1000 × 500
|
1200×500
|
1300×610
|
|
테이블에 최대 부하
|
1kg
|
600
|
600
|
1000
|
|
|
T 슬롯 크기
|
mm
|
18x5
|
18x5
|
18x5
|
|
|
스핀들
|
스핀드 속도
|
rpm
|
10000
|
10000
|
10000
|
|
스핀드 톱니/스핀드 스탠드
|
mm
|
7/24 톱니
|
7/24 톱니
|
7/24 톱니
|
|
|
BT2
|
BT2
|
BT2
|
|||
|
스핀드 모터
|
kw
|
7.5/11
|
7.5/11
|
여호와 의 증인, 11/15
|
|
|
최대 출력 토크
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
스핀드 드라이브 타입
|
|
동시 치아 벨트
|
|||
|
도구
|
툴 홀더 모델
|
|
마스 403 BT40
|
||
|
당겨진 스톱 모델
|
|
MAS 403 P40T-I
|
|||
|
먹이율
|
X,Y,Z 급행
|
m/min
|
48/48/48
|
||
|
3 축 모터 전력 (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 축 모터 토크 (X/Y/Z)
|
제1항
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
최대 절단 공급 속도
|
mm/min
|
1~20000
|
|||
|
A.T.C
|
종류
|
pc
|
로봇 팔을 장착한 항공통제
|
||
|
모드
|
|
두 방향으로 가장 가까운 도구 선택
|
|||
|
용량
|
PC
|
24
|
|||
|
최대 도구 길이
|
mm
|
300
|
|||
|
최대 도구 무게
|
1kg
|
7
|
|||
|
최대 디스크 디아. - 완전
|
mm
|
80
|
|||
|
최대 너무 디스크 디아.
|
mm
|
150
|
|||
|
도구 교체 시간 (T-T)
|
초
|
2.5
|
|||
|
테이블과 바닥 사이의 높이
|
mm
|
900
|
900
|
950
|
|
|
다른 것
|
전체 차원
(L×WxH)
|
mm
|
2400 × 2975 × 2840
(칩 컨베이어 제외)
|
2700 × 2975 × 2840
(칩 컨베이어 제외)
|
2940 × 3450 × 3050
(칩 컨베이어 제외)
|
|
기계의 순량
|
1kg
|
5100
|
5400
|
6200
|
|
|
전체 전력 요구
|
KVA
|
18
|
18
|
25
|
|
|
표준 구성:

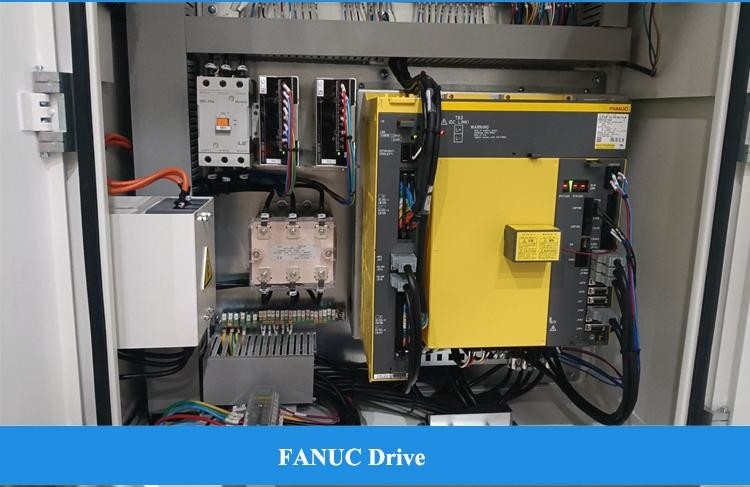

1FANUC OI-MF TYPE (5)β 제어 시스템
2. 10000 RPM 스핀들, 벨트 연결 3. 24 디스크 조작기 도구 매거진 4물 탱크 + 침대 빨래 칩 5. 깨끗한 공기 총, 작동 빛, 경고 빛 |
선택적 구성:
1FANUC 오이-MF 테이프
2FANUC 오이-MF 테이프 시스템 3시멘스 828D CNC 시스템 4직접 연결 12000 RPM 기계 스핀들 516000 RPM, 24000 엔진 스핀드 64 축 회전판 72MPa, 3MPa, 5MPa, 7MPa 내 냉각 8기름과 물 분리기 9. 체인 칩 제거기 10깨끗한 물 총 11도구 및 작업 조각 검사 12자동 문 13안전문 잠금 14전기 캐비닛과 에어컨 |
||||
우리 서비스:
고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행
