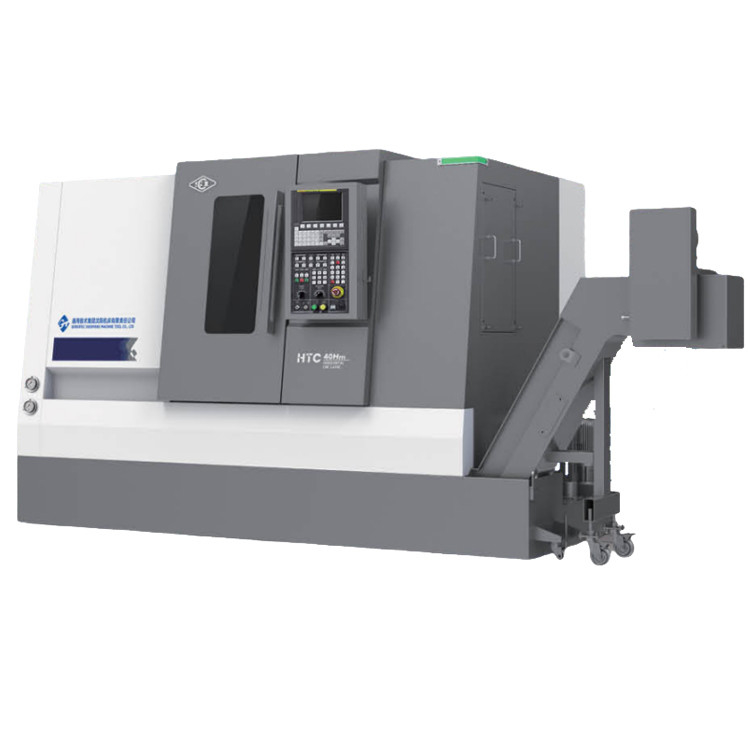

SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트

SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트

큰 스판 CNC 라트

고직성 CNC 톱니

4000r/min CNC 톱니

원래 장소:

중국

브랜드 이름:

SMTCL

인증:

CE ISO certification

모델 번호:

HTC40S

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
브랜드 이름:
SMTCL
Model Number:
HTC40S
CNC or Not:
CNC
Key word:
Horizontal CNC Lathe
Max.cutting length:
1500mm
Max. cutting dia.:
500mm
Max. swiming dia.over bed:
600mm
X axis travel:
270mm
Z axis travel:
1628mm
Spindle speed:
4000 r/min
지불 및 배송 조건
최소 주문 수량
1
포장 세부 사항
나무 상자, 주석 트렁크, 다른 내항성이 있는 포장
배달 시간
45-60 일
지불 조건
T/T, L/C, Western Union
공급 능력
한 달에 50 세트
제품 설명

SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 0

제품 설명:

SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r / min 슬랜트 베드 CNC 라트

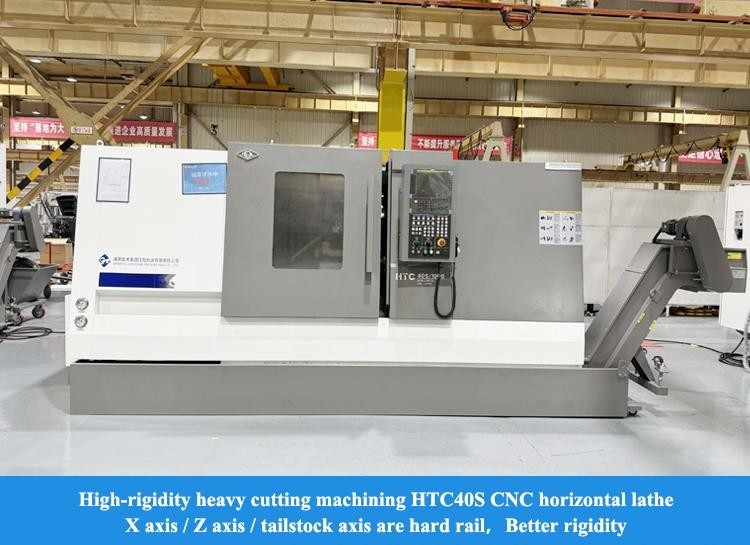

HTC40S CNC 톱니단단한 가이드웨이 설계에서 독특한 장점을 가지고 있습니다. 단단한 가이드웨이는 특별한 처리 기술을 거쳐 초강도의 딱딱성을 가지고 있습니다.가벼운 절단 부하를 효과적으로 견딜 수 있는.
강력한 가공 과정에서 우수한 안정성을 가지고 있으며 가공 정확도가 영향을 받지 않도록합니다.고 정밀 강화 된 가이드웨이 시스템은 작동 때 기계 도구의 정확한 움직임 궤도를 가질 수 있습니다셰프트 또는 디스크 부품의 가공이든,뛰어난 성능을 보여줄 수 있으며 정확성과 안정성에 대한 높은 요구 사항이있는 기계 가공 분야에 널리 적용됩니다..

제품 특징:

1높은 정밀도
◆ 고정확 한 나사 와 안내 레일
◆ 고 정밀 스핀들 베어링
◆ 공정 표준 의 정량화
◆ 고정밀 한 격자 룰러
2높은 효율성
시스템 모듈 코드 적용
◆ 지능형 생산을 가능하게 하는 완전한 기능적 구성
◆ 고효율의 세이버 타워
◆ 고성능,중량 절단 스핀들
3고직성
◆ 고품질 의 철조 침대 등
◆ 키 castings: 길게 뻗은 침대 옆 상자
◆ 높은 힘 과 높은 토크 스핀 들
◆ 고직성 도구 탑

제품 세부 사항:

SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 1
빠른 이동 속도: 30m/min
세르보 모터는 결합을 통해 공 나선에 직접 연결되어 중간 링크를 줄이고 간격없는 전송을 달성합니다.X축 및 Z축 가이드 레일은 높은 강도를 보장하기 위해 수입 선형 롤링 가이드 레일을 채택합니다., 좋은 동적 성능과 정확성, 운영 속도를 높이고 생산 효율성을 향상시킵니다.


SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 2

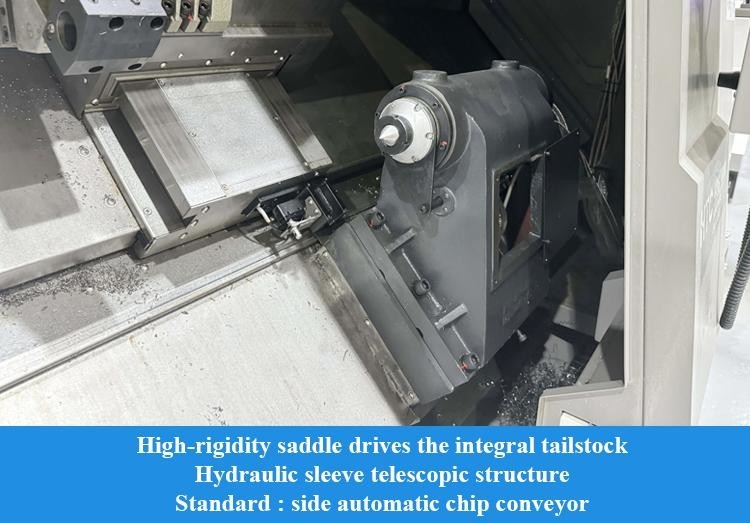

스플리트 세보 꼬리 스톡
톱 스톡은 선택적으로 세로 드라이브 방식으로 움직일 수 있습니다.정밀하게 제어하고 가속 속도를 조정하고 가공 요구 사항에 따라 작동 클램핑 힘을 조정 할 수 있습니다., 꼬리 스톡이 빠르게 작업 조각에 접근하고 충격없이 꽉 막을 수 있도록하고, 꽉 막는 위치에 대한 실시간 피드백을 제공 할 수 있습니다.생산을 향상
교체 효율성: 상부와 하부 분할 꼬리 스톡을 채택합니다.정확성을 쉽게 조정하고 유지 보수 효율성을 향상시킵니다.
SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 3
고정된 두 개의 전압 구조
X축은 두 개의 고정된 지지 구조를 개발하고 사전 스트레칭 나사를 사용하여 사전 스트레칭 변형과 온도 상승 변형을 효과적으로 상쇄합니다.그것은 스ikulu의 온도 상승을 줄이기 위해 특별한 밀폐 구조와 협력, 따라서 높은 정밀도와 기계 도구 공급 안정성 높은 정밀도를 달성
SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 4
Y축 구성
선택적 Y축 구성, BMT 가동 탑, 고 정밀 C 축 구조 및 다양한 가동 도구 보유자와 결합하여, 한 번 설치로 복잡한 표면 처리를 실현 할 수 있습니다.
SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 5
고 정밀 공 나사
고품질의 수입 C3등급 스퀴와 H등급 가이드 레일을 사용하며, 우수한 작동 정확성을 달성하기 위해 직접 서보 모터로 구동됩니다.
SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 6

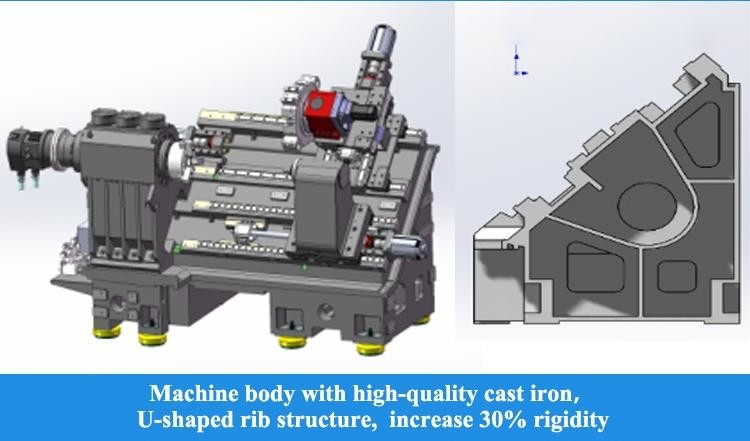

반굽는 썰매
가이드 레일 스프랜드는 합리적으로 커지고, 모션 시스템 구조는 최적화됩니다.그리고 침대 샐러의 주체는 중요한 구성 요소의 전반적인 딱딱성을 보장하기 위해 활 모양으로 설계되었습니다..
SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 7

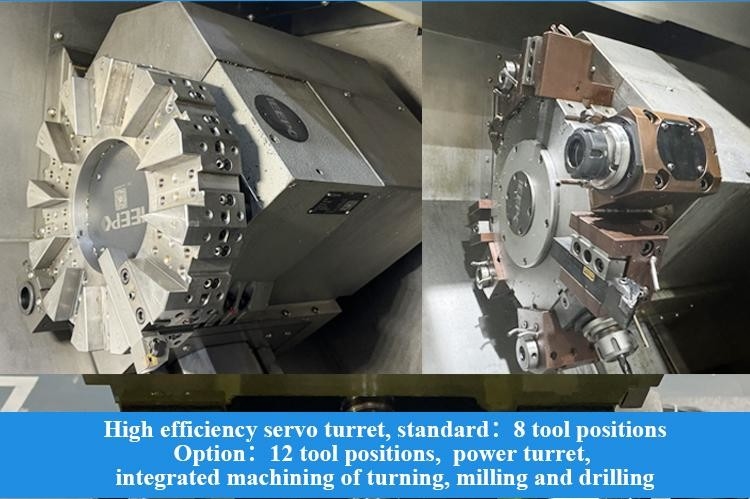

효율적인 세르보 동력 탑
표준 BMT 인터페이스, 높은 경직성 연결; 도구는 신뢰할 수있는 전송과 낮은 실패율을 가진 DIN1809 인터페이스를 통해 구동됩니다. 드라이브 모터는 측면에 장착되어 구조가 작습니다.;고정밀 C축과 브레이크 장치가 장착되어 고효율의 턴링, 프레싱 및 드릴링의 통합 처리를 달성합니다.
SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 8
내부 냉각 도구 기기
옵션 내부 냉각 도구 홀더와 도구 센터에서 물 출구 내부 구멍 가공 중에 효율적인 칩 제거를 실현하고 처리 품질을 보장
SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 9
구동 도구 프레싱 기능
작업 조각 재료: HT200
도구 모델: Ф20 평방 어깨
밀링 커터
냉각 상태: 물 냉각
구동 도구 뚫기 용량
작업 조각 재료: HT200
도구 모델: Ф16 트위스트 드릴
냉각 상태: 물 냉각

SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 10

제품 파라미터:
부문
단위
HTC40S/500
HTC40S/1000
HTC40S/1500
맥스, 자르고 있어
mm
Φ380
Φ380
Φ500
최대 절단 길이가
mm
500
1000
1500
맥스, 다이아노스를 윙크해 침대 위로
mm
Φ560
Φ560
Φ600
최대. 다이아노를 흔들고 침대 틈을 넘기
mm
Φ400
Φ400
Φ400

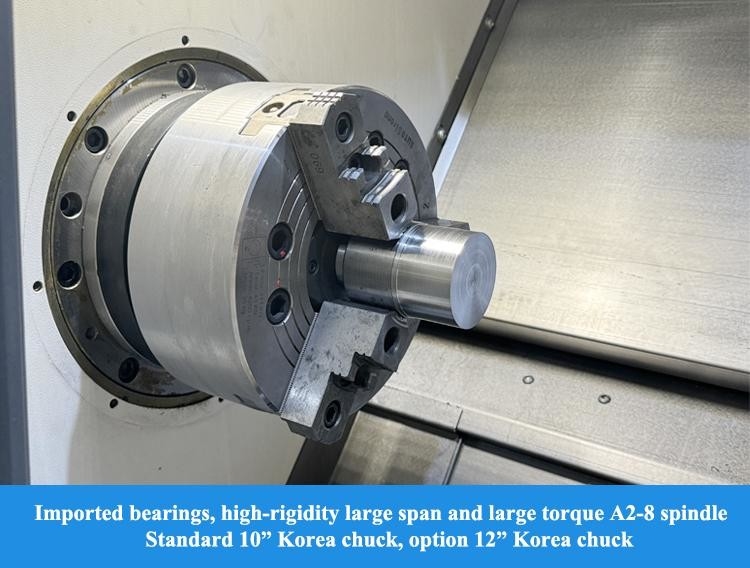

스핀들
스핀드 코 모델
-
A2-8
A2-8
A2-8
앞 베어링 내부 다이어
mm
120
120
120
스핀드 톱니와 구멍 크기

1:20Φ90
1:20Φ90
1:20Φ90
스핀들 구멍의 다이아몬드
mm
Φ80
Φ80
Φ80
맥스. 바 디아.
mm
Φ65
Φ65
Φ65
표준 차크 다이어.
인치
10인치
10인치
10인치
스핀드 속도 범위
r/min
4000
4000
3500
스핀드 최대 토크
N.m
180 ((769r/min)
180 ((769r/min)
229 ((592r/min)
스핀드 등급 토크
N.m
300 ((576r/min)
300 ((576r/min)
377 ((443r/min)
주 엔진 출력 전력 연속/30분
kW
15/18.5
15/18.5
15/18.5
X/Z 축
X축 고속 경사 속도
mm
20
20
20
Z축 고속 경사 속도
mm
20
20
20
X축 이동
mm
200
200
270
Z축 이동
mm
560
1025
1628
Tailstock
꼬리동물 여행
mm
350
770
1628
Tailstock 드라이브 방법

썰매 견인
썰매 견인
썰매 견인
꼬리잡이 장갑 여행
mm
100
100
100
Tailstock sleeve dia. 꼬리 스톡 장갑.
mm
Φ100
Φ100
Φ100
꼬리 톱니 톱니 구멍

MT- 4
MT- 4
MT- 4
도구탑
도구탑 형태

8역 수평 서보 타워
8역 수평 서보 타워
8역 수평 서보 타워
중앙 높이
mm
100
100
100
도구 보관기 위변의 위치 재정착 정확도
세크.
± 16
± 16
± 16
가까운 도구를 선택할 수 있다면
mm
다른 것
스핀들 중심과 바닥 사이의 거리는
mm
1015
1015
1022
기계 무게
1kg
4300
5000
6500
전력 공급 용량
KVA
42
42
45
전체 차원 (LxWxH)
mm
2870×1890×1900
3750×1890×1900
4600×2050×1960
표준 구성:

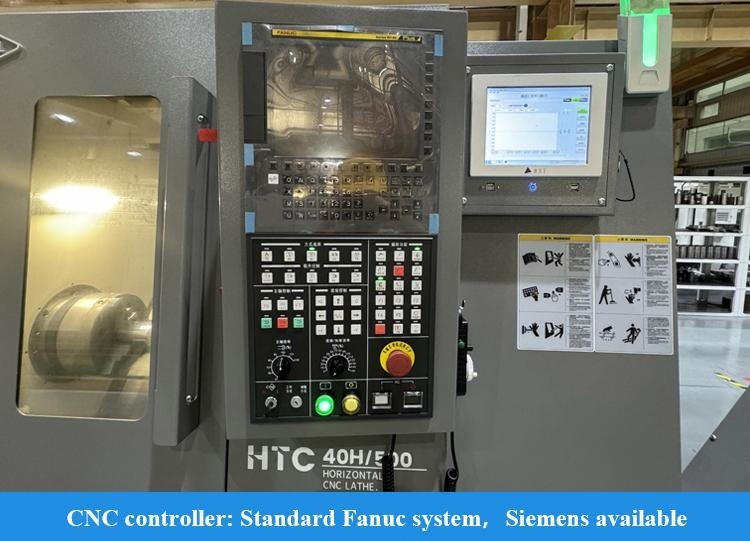

1,FANUC-0i-TF 플러스 (5) 시스템 (H/S 시리즈)
2,GSK988TA 시스템 (Q 시리즈)
3"수갑형 스핀들"
4홀 턱 오일 실린더
58역의 서보 툴 캐리
선택적 구성:
1시멘스 시스템
2도구 설정 가이드
312 역의 서보 도구 캐리
4"작품의 측정"
5"전기장비차"
6오일 안개 수집기
7후면 칩 제거 장치
8도구 손상 감지
9"공압문"
우리 서비스:

고품질의 기계를 받을 수 있도록
1모든 부품이 검사되어야 합니다.
2100개 이상의 생산 프로세스 제어
3200개 이상의 검사 항목
4각 기계의 샘플 처리
5배달 전 72시간 시험 운행

우리 를 선택 하는 이유:
◆ 최고 품질 의 감각, 고객 의 요구 가 우선
◆ 30 년 + R & D 역사, 회사는 1993 년 설립 되었습니다
◆ 연구 및 설계 능력을 가진 첨단 기술 제조업체
◆ 안정 하고 성숙 한 공급 시스템
◆ 젊은 활동적 인 영업자 들 과 엔지니어 들 은 즉각적 인 서비스 를 제공 합니다.
◆ 에르고노믹 과 간편 한 유지 보수 에 따라 기계 의 업그레이드
◆ 우리 의 구조 설계 원칙: 간편 한 유지 보수 및 설치, 낮은 유지 보수 비용, 생산 에 영향을 미치지 않습니다
우리 에 관한 것:
SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 11
방문해 주세요!
상하이 HD M&E 테크 코, Ltd는 중국 상하이에 위치하고 있습니다. 우리는 CNC 톱니, 수직 가공 센터, 수평 가공 센터, 갱트리 가공 센터, 5 축 가공 센터,턴밀링 센터 및 기타 다양한 CNC 장비우리는 200종 이상의 기계 도구를 가지고 있습니다. 제품의 품질과 기술은 국제적인 고급 수준에 도달했습니다.
SMTCL와 SYMG 그룹80년 이상의 역사를 가지고 있습니다. 첫 번째 톱니바퀴, 굴착 기계, 굴착 기계가 모두 이곳에서 탄생했습니다.그들은 중국의 기계 도구 산업의 리더 중 하나이며 중국에서 가장 큰 기계 도구 제조기계 도구 제품은 자동차, 항공, 새로운 에너지, 건설 기계, 선박, 펌프 밸브, 베어링, 3C 전자제품, 곰팡이 및 기타 산업을 포함한다.우리는 선도적인 기술을 기계 도구 제공의 임무를 수행, 고품질과 좋은 서비스를 전 세계 고객에게!
우리 공장:
SMTCL 하드 레일 CNC 라트 HTC40S 고직성 큰 스판 A2-8 스핀드 속도 4000r/min 기울기 침대 CNC 라트 12

FAQ:

Q1. 당신은 무역 회사 또는 제조 회사입니까?

우리는 제조 회사입니다.
Q2. 회사의 주요 제품은 무엇입니까?
우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 라트, CNC 프레잉 머신, 수직 가공 센터, 전통적인 라트, 드릴링 머신, 방사선 드릴링 머신 등.
Q3. 당신은 사용자 정의 기계 또는 SPM (특수한 목적 기계) 를 제공 할 수 있습니까?
예, 우리는 효율성을 높이기 위해 우리의 고객을 위해 스마트 CNC 솔루션을 제공합니다.
Q4: 보증 조건은 무엇입니까?
우리는 12개월 동안 결함이 있는 부품을 교체할 것입니다.
기계의 화물표 날짜부터 시작됩니다.
Q5. 서비스 는 무엇 입니까?
프-세일: 맞춤형 솔루션, 계획 및 디자인;원대원 서비스
판매 후:7 일 24 시간 라인 서비스, 설치 원격 지도, 고객 소프트웨어 시스템과 도킹
Q6: 왜 당신 회사를 선택하셨나요?
전체 생산 과정의 개발, 설계, 제조, 조립에서 나오는 제품은
생산망이 전체적인 공장들 사이에 이루어집니다.
Q7: 당신의 회사는 기술 인력을 우리 회사로 보내 해외에 우리의 노동자를 지시 할 수 있습니까?
우리는 이런 종류의 서비스를 제공할 수 있습니다. 기계가 구매자의 설치 현장에 도착하면, 우리는 구매자의 일정에 따라 설치를 위해 기계 및 전기 엔지니어를 적시에 보낼 수 있습니다.이 모든 것들은 계약서에 인용되고 나열될 수 있습니다.판매자는 외국에 가기 전에 비자 및 설치 준비를 처리하기 위해 구매자와 협력합니다.
Q8: 지불 조건은 무엇입니까?
T/T 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불
