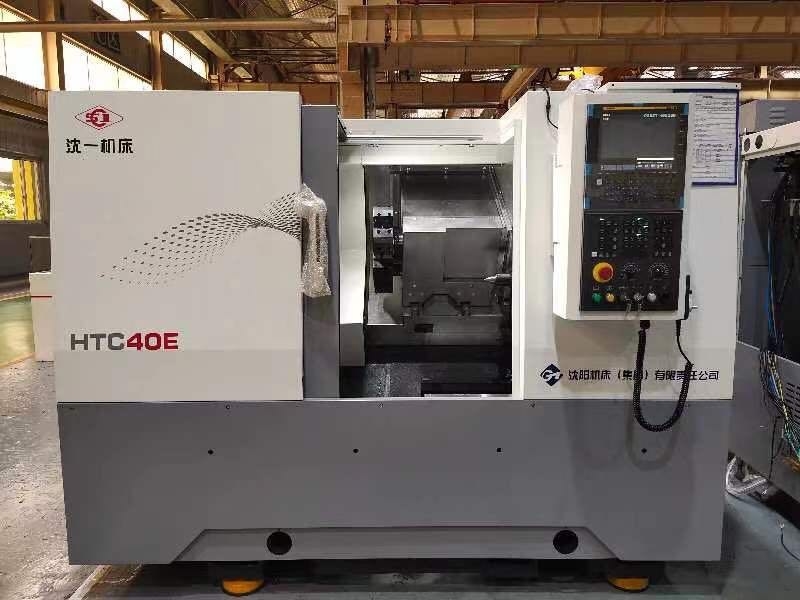

HTC40E/500 수평선상 비스듬한 베드 CNC 선반 15KW 11KW 모터 GSK988TA 화낙은 SMTCL SYMG를 제어합니다
제품 세부 정보
| Product name: | HTC40E /500 Horizontal Slant Bed CNC Lathe | Max. cutting length: | 500mm |
|---|---|---|---|
| Max. cutting diameter: | 360 mm | Max. swing diameter over slide: | 320 mm |
| Type of spindle head: | A2-6 | Spindle bore diameter: | ø65 |
| Spindle speed range: | 50-4500 r/min | Main motor power: | 15KW/11KW (30 minutes/ continuous) |
| Max. output torque of spindle: | 177Nm ( GSK988TA control system) | Standard type of Turret: | Horizontal 8 tool stations |
| 강조하다 |
HTC40E 경사 침대 CNC 선반,GSK988TA 경사 침대 CNC 선반,11KW 수평 CNC 선반 |
||
제품 설명
초비용 효율적인 낮은 실패율 HTC40E 수평 기울기 침대 CNC 톱니
기계 도구 구조
통합 스핀드 장치, 기계 변속기의 전력 손실을 줄이고, 빠르고 안정적인 시작, 낮은 온도 상승, 작은 열 변형, 높은 정밀성 특징.

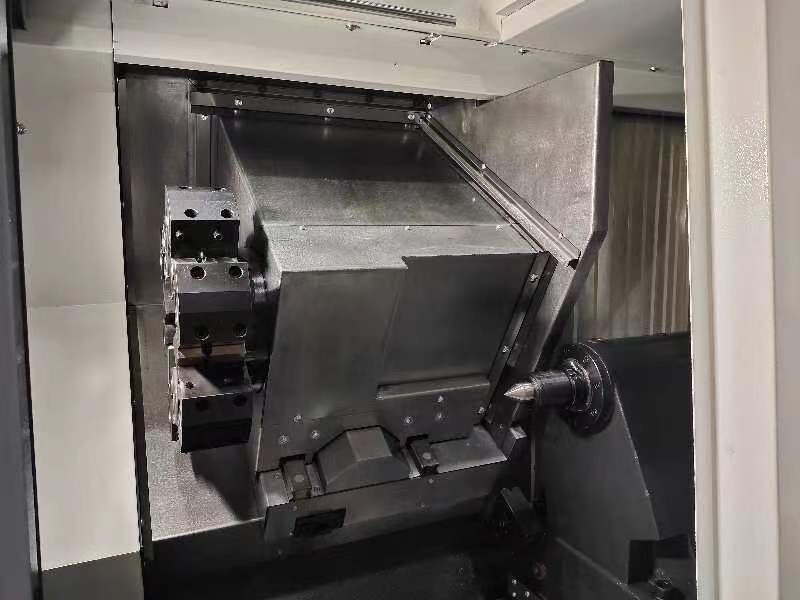

30 °의 기울기 각도와 통합 베드를 채택하고, 절단 시 힘은 더 안정적입니다. 베드 재료는 높은 강도와 좋은 충격 흡수력으로 고밀도 철근으로 만들어집니다.
닫힌 칩 배charge 챔버, 절단 액체가 흐르지 않도록, 철 칩을 수집하기 쉽습니다.

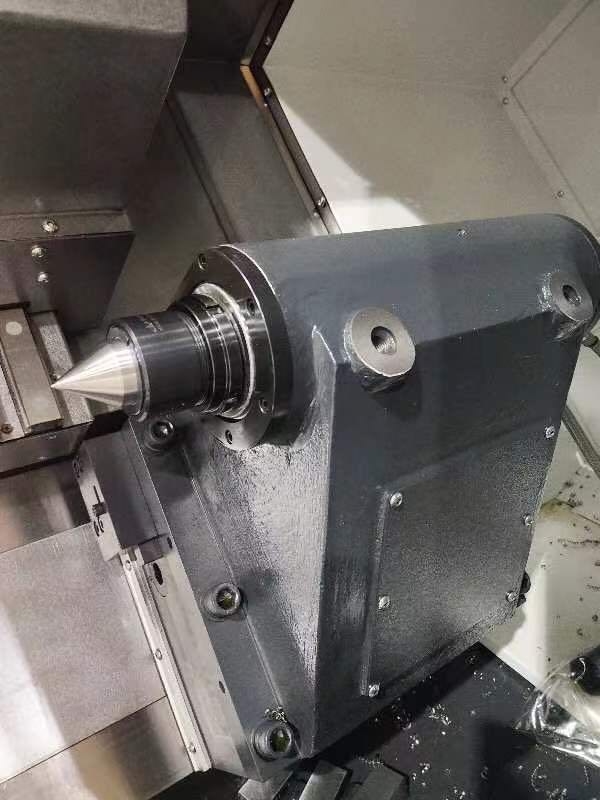

꼬리 좌석, 침대 통합 슬라이딩 안내 레일, 망원경 수갑, 수동 잠금, 좋은 딱딱함.
단일 계층 당기기 덮개, 독립적인 단일 계층 당기기 덮개는 레벨을 줄이기 위해 기계 도구 내부에 배치됩니다, 고장을 줄여, 방수 및 철 필링뿐만 아니라,하지만 또한 높은 속도로 이동할 수 있고 소음이 낮습니다.
주요 기술 매개 변수
| 부문 | 단위 | HTC40E/300 | HTC40E/500 | ||
| 침대 위의 최대 스윙 지름 | mm | 500 | 500 | ||
| 최대 절단 길이 | mm | 300 | 500 | ||
| 최대 절단 지름 | mm | 360 | 360 | ||
| 슬라이드의 최대 스윙 지름 | mm | 320 | 320 | ||
| 스핀드 코 | A2-6 | A2-6 | |||
| 스핀드 구멍 지름 | mm | 65 | 65 | ||
| 최대 가로 바 지름 | mm | 50 | 50 | ||
| 단일 스핀들 | 스핀드 속도 범위 | r/min/Nm | 50~4500/177 | 50~4500/177 | |
| 소재 | 스핀드 최대 출력 토크 | ||||
| 주 엔진 | 30분 / 연속 | kW | 11 월 15 일 | 11 월 15 일 | |
| 표준 턱 | 턱 지름 | 인치 | 8' | 8' | |
| 엑스축 고속 이동 속도 | m/min | 30 | 30 | ||
| Z축 빠른 이동 속도 | m/min | 30 | 30 | ||
| X축 이동 | mm | 200 | 200 | ||
| Z축 이동 | mm | 320 | 550 | ||
| 꼬리 턱 | mm | _ | 350 | ||
| 꼬리 스핀들 톱니 톱니 | 모스 문자 | _ | 5# | ||
| 최고 스코트 | mm | _ | 100 | ||
| 표준 도구 보유자 양식 | 수평 8역 | 수평 8역 | |||
| 도구 크기 | 외부 칼 | mm | 25×25 | 25×25 | |
| 보러 바 지름 | mm | 40 | 40 | ||
| 가공 정확성 | IT6 | IT6 | |||
| 가공된 작품의 표면 거칠성 | μm | 라16 | 라16 | ||
| 위치 정확성 | X축 | mm | 0.008 | 0.008 | |
| Z축 | mm | 0.008 | 0.008 | ||
| 반복 위치 정확성 | X축 | mm | 0.004 | 0.004 | |
| Z축 | mm | 0.004 | 0.004 | ||
| 무게 용량 | 디스크 유형 | 1kg | 200 | 200 | |
| 셰프트 부품 | 1kg | _ | 500 | ||
| 기계 무게 | 1kg | 3400 | 3650 | ||
| 기계 도구 외관 | 길이 × 너비 × 높이 | mm | 2400×1900×1850 | 2400×1900×1850 | |
표준 구성
CNC 시스템 GSK988TA
타이완 8 덩어리 턱
8가지 위치의 서보탑
수압 톱스틱
수입류류
국산 납 나사 및 가이드 웨이
자동 윤활 시스템
자동 냉각 액체 시스템
조명등
전체 장막 스프래시 보호
망원경 덮개
선택적 구성
Fanuc 제어 시스템
타이완 8?? 홀 턱
12포지션의 서보탑
수입 된 납 나사 및 안내 길
자동 칩 컨베이어 및 칩 차트
자동 바 피더
전기 도구 탑
기계 이점

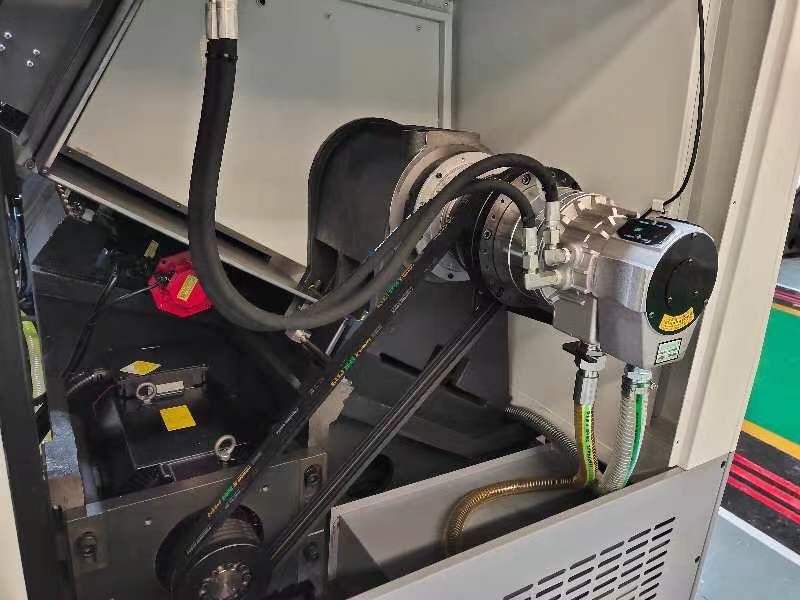

I. 좁은 V 벨트 드라이브 구조
벨트 릴리를 통해 직접 스핀들 회전을 운전, 기계적 변속기의 전력 손실을 줄이고, 빠르고 안정적으로 시작.
II.서보 도구 휴지
세르보 모터에 의해 구동, 고 정밀과 높은 신뢰성, 높은 성능과 빠른 도구 변경의 요구 사항을 충족 할 수 있습니다.
III.종합 스핀드 인코더
특수 스핀드 인코더는 동기 벨트 전송 메커니즘을 취소하고 실패율을 효과적으로 줄입니다.
IV.두 축 공급
X축과 Z축은 서보모터에 의해 구동되고 탄력 결합을 통해 공 나선으로 직접 연결됩니다.
두 축 가이드 레일은 롤링 가이드 레일을 채택하고, 가이드 레일은 4 방향 동일 부하 유형, 고 정밀 부하가 가공 정확성과 생산 효율성을 크게 향상시킵니다
