원래 장소:
중국
브랜드 이름:
HD M&E
인증:
ISO certification
모델 번호:
BXM20-1 BXM20-2

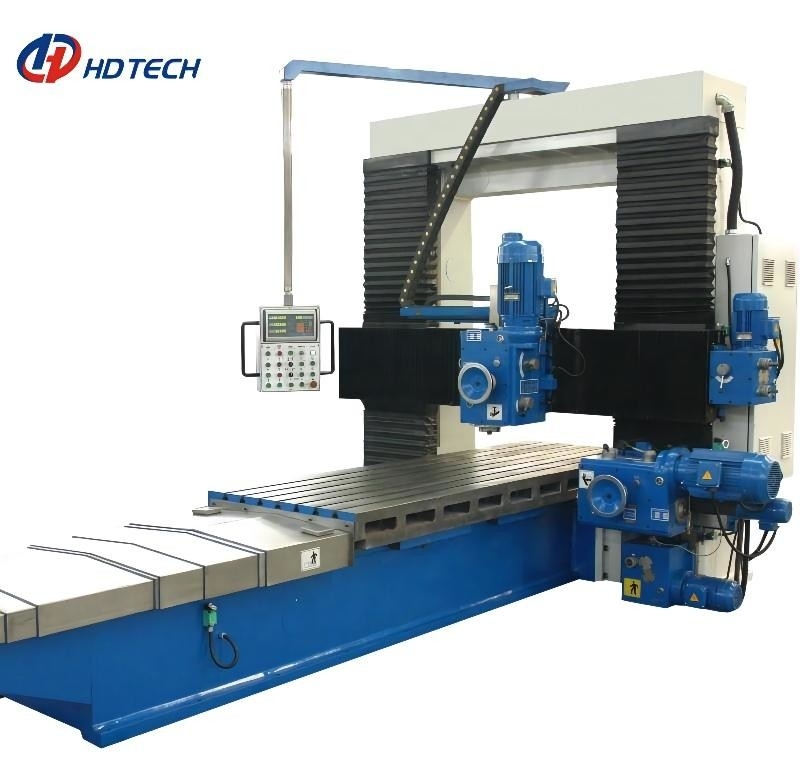

BXM20-1 BXM20-2 평면, 밀링, 연삭 기능이 있는 표준 이중 컬럼 중철 평면 밀링 머신
기계 소개
BXM20 시리즈 표준 이중 컬럼 평면 밀링 머신은 평면 밀링, 밀링 및 연삭을 통합하는 일종의 메카트로닉스 제품으로 고속 강철, 카바이드 절삭 공구에 적합하며 모든 종류의 철금속, 비철금속 및 일부 비금속 재료 공작물.평면, 경사면, 측면, 홈 및 랙의 평면, 밀링 및 연삭 가공을 완료할 수 있습니다.
주요 기술 매개변수
| 기계 모델 | BXM20-1 | BXM20-2 | BXM20-3 | BXM20-4 | |
| 머신베드 가이드웨이 중심거리 | mm | 600 | 700 | 800 | 900 |
| 폭 ot 빔 가이드웨이 | mm | 420 | 500 | 500 | 600 |
| 최대 작업 시간 | mm | 3000,4000, 6000, 8000, 10000,12000 |
3000,4000, 6000, 8000, 10000,12000 |
3000,4000, 6000, 8000, 10000,12000 |
3000,4000, 6000, 8000, 10000,12000 14000,16000 |
| 작업의 최대 폭 | mm | 1300,1600 | 1600,1800년,2000년 | 1600, 1800년, 2000년 | 2000년, 2200 |
| 작업의 최대 높이 | mm | 1200,1500 | 1200,1500 | 1200, 1500 | 1500 |
| 작업대의 폭 | mm | 1300 | 1400, 1600 | 1400, 1600 | 1600, 1800년 |
| 일의 최대 무게 | 티 | 10-18 | 12-27 | 14-29 | 16-31 |
| 다른 사양 및 모델에 따라 다름 | |||||
| 작업대 랙의 당기는 힘 | N | 40000 | 51000 | 51000 | 88000 |
| 도구 모음의 최대 크기 | mm | 40x40 | 50x50 | 50x50 | 60x60 |
| 작업대의 이동 속도 | mm/분 | 30-40000 연속 가변 속도 범위 | |||
| 수직 플래너 헤드의 수평 피드 (여행당) |
(mm/pt) | 0.2-25 연속 가변 속도 범위 | |||
| 수직 대패 헤드의 수직 이송 (여행당) |
(mm/pt) | 0.2-20 연속 가변 속도 범위 | |||
| 사이드 플래너 헤드 피드(여행당) | (mm/pt) | 0.2-6 연속 가변 속도 범위 | |||
| 표준 구성 | 수직 대패 헤드 1개, 수직 밀링 헤드 1개, 측면 대패 헤드 2개 및 수직 연삭 헤드 1개.(액세서리는 요청에 따라 다를 수 있음) | ||||
| 빔의 상승 속도 | mm/분 | 300 | |||
| 전원 또는 주 모터 | 크 | 15,22,30, 37,45,55 다른 사양 및 유형에 따라 다른 모터 전원 장착 |
|||
| 전체 치수(L*W*H) | (L)mm | 7400 | 7500 | 7500 | 7500 |
| (W) mm | 3000 | 3300 | 3400 | 4400 | |
| (흠 | 3000 | 3100 | 3100 | 3500 | |
패키지
