TN 500 3 축선 터닝 머신 유압 4000rpm
제품 세부 정보
| 상품명: | TN 500 3축 터닝 센터 | 척 사이즈: | 8" |
|---|---|---|---|
| <i>Max.</i> <b>최대</b> <i>Workpiece Length</i> <b>공작물 길이</b>: | 650mm | <i>Max.Swing Dia.</i> <b>최대 스윙 직경</b> <i>Over Bed</i> <b>침대 위</b>: | Ø500mm |
| <i>Max.</i> <b>최대</b> <i>Swing Dia.</i> <b>스윙 직경</b> <i>Over Slide</i> <b>오버 슬라이드</b>: | 280mm | 스핀들 노즈: | A2-6 |
| <i>Max.</i> <b>최대</b> <i>Spindle speed</i> <b>스핀들 속도</b>: | 4000rpm | 주 모터 동력: | 15kw |
| 공구 스테이션 수: | 12개 스테이션 | 심압대 유형: | 유압 *LM |
| 강조하다 |
3 축 헤비 듀티 터닝 머신,TN 500 헤비 듀티 터닝 머신 |
||
제품 설명

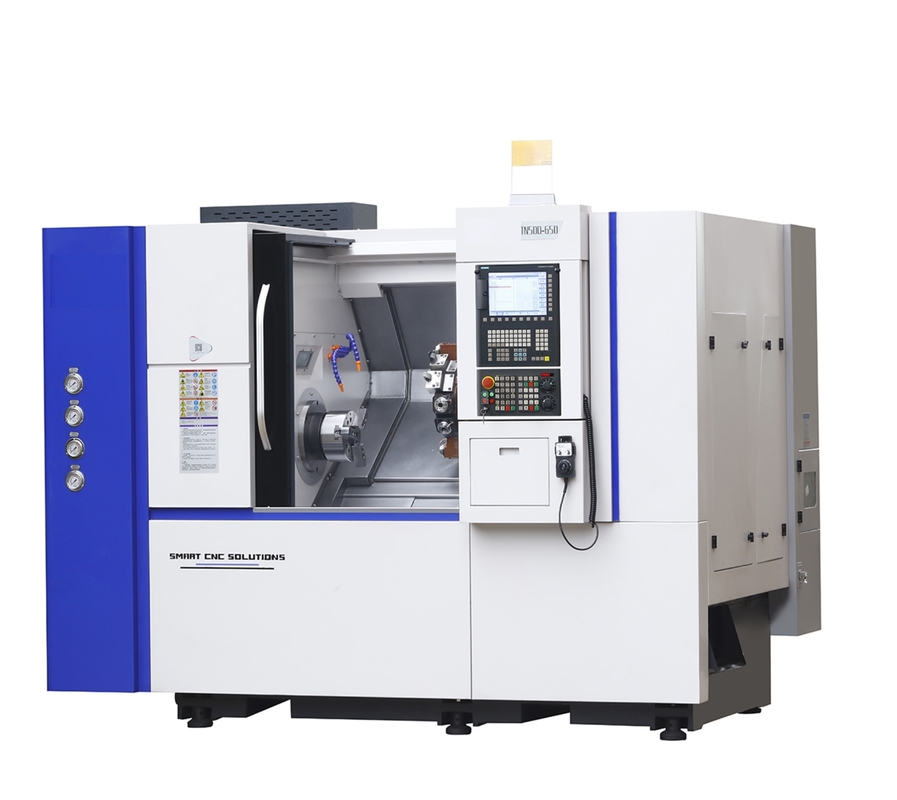

TN500 3축 터닝 센터

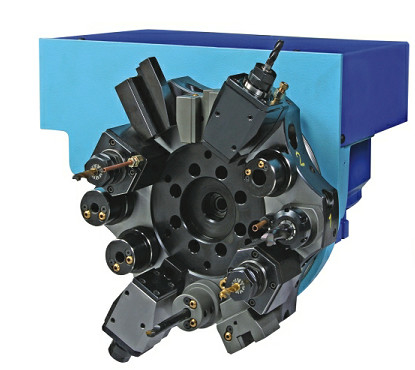

12 스테이션 파워 터렛을 사용하면 작업자가 간단한 설정 작업으로 복잡한 공작물을 가공할 수 있습니다.이 모델은 또한 엄격한 강성과 탁월한 C축 정확도를 유지하면서 고속에 도달하는 다이렉트 드라이브 스핀들(통합 모터)을 특징으로 합니다.숍 제작의 초보자부터 숙련된 기술자가 있는 그룹 기업까지 폭넓은 사용자를 만족시킬 수 있는 모델입니다.
이 TN500 선회 센터에는 "True Align" 경사 베드 디자인이 있는 견고한 캐스트 베이스가 있습니다. 머신 베드, 헤드 스톡, 터렛 및 심압대는 동일한 평면에 정렬됩니다. 이 독특한 디자인 기능은 열 축적 및 결과적인 열 팽창을 줄입니다.
심압대 본체는 롤러 선형 가이드웨이의 유압 트랙션 바에 의해 배치됩니다. 유압 슬리브 유형 수동 심압대와 비교하여 설정이 크게 감소합니다.
원통 롤러형 가이드웨이와 대구경 고정밀 볼스크류는 향상된 강성과 높은 정확도를 제공합니다. 마찰 계수가 매우 낮기 때문에 전력 소모가 적고 조정이 필요하지 않습니다.
샘플 워크피스
주요 사양
용량
척 크기: 8"
최대공작물 길이: 650mm
최대 스윙 직경침대 위: Ø500mm
최대스윙 디아.슬라이드 오버: Ø280mm
축
스핀들 구멍: Ø66mm
최대직경관통 구멍의: Ø52mm
스핀들 코: A2-6
최대스핀들 속도: 4000rpm
주 모터 동력: 15kW
중심선
X축 이동: 265mm
Z 축선 이동: 650mm
X/Z축 급이송: 15/20m/min
최대급지 속도: 8m/min
도구
공구 스테이션 수: 12-스테이션
도구 생크 크기: BMT45
최대운전 도구의 속도: 5000rpm
인접 공구 교환 및 잠금 시간: 0.45초
반대 공구 교환 및 잠금 시간: 2.3초
심압대
심압대 유형: 유압 *LM
심압대 퀼의 테이퍼: MT4
심압대 길이: 650mm
기타
경사 침대 정도: 35°
가이드웨이 유형: 선형 운동
전력 용량: 24kWA
전체 치수(LxWxH): 3050x1720x1890mm
무게(약): 4400kg
제품 하이라이트
TN500 3축 터닝 센터 12 스테이션 파워 터렛을 사용하면 작업자가 간단한 설정 작업으로 복잡한 공작물을 가공할 수 있습니다.이 모델은 또한 엄격한 강성과 탁월한 C축 정확도를 유지하면서 고속에 도달하는 다이렉트 드라이브 스핀들(통합 모터)을 특징으로 합니다.숍 제작의 초보자부터 숙련된 기술자가 있는 그룹 기업까지 폭넓은 사용자를 만족시킬 수 있는 모델입니다. 이 TN500 선회 센터에는 "True Align" 경사 베드 디자인이 있는 견고한 캐스트 베이스가 있습니다. 머신 베드, 헤드 스톡, 터렛 및 심압대는 동일한 평면에 정...
