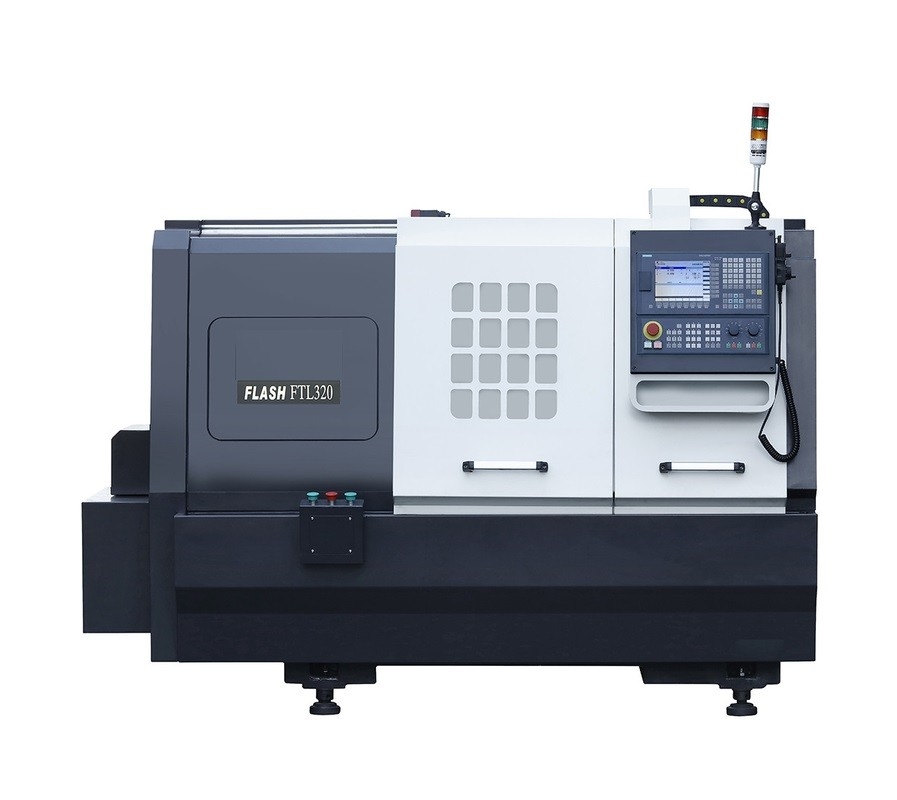

FTL320 평판 도는 CNC 기계 선반 X 및 Z 축선 가로장 심압대 포함
제품 세부 정보
| 상품명: | FTL320 플랫 베드 Z 축 하드 레일 X 축 선형 레일 cnc 터닝 선반 | <i>Max.</i> <b>최대</b> <i>Workpiece Length</i> <b>공작물 길이</b>: | 380mm(4 툴포스트), *300(8 스테이션 포탑) |
|---|---|---|---|
| <i>Max.</i> <b>최대</b> <i>Swing Dia.</i> <b>스윙 디아.</b> <i>Over Slide</i> <b>오버 슬라이드</b>: | Ø140mm | <i>Max.</i> <b>최대</b> <i>Swing Dia.</i> <b>스윙 디아.</b>: | 400mm |
| 스핀들 보어: | Ø62mm/Ø48mm | 스핀들 노즈: | A2-5/ A2-6 |
| <i>Max.</i> <b>최대</b> <i>Spindle speed</i> <b>스핀들 속도</b>: | 2500rpm/*4000/*5000, *2000/*3500/*4000rpm | 스핀들 파워: | 4.0,*5.5Kw |
| 도구 기둥 유형: | 4-스테이션 툴포스트/ *8-스테이션 터렛/*갱 유형 도구 | 제어 시스템: | GSK/화낙/시멘스/신텍 |
| 강조하다 |
FTL320 선반 CNC 기계,평판 선반 CNC 기계,평판 Cnc 선반 기계 X 및 Z 축 |
||
제품 설명
FTL320 플랫 베드 Z 축 하드 레일 X 축 선형 레일 cnc 선반 심 압대 포함
기계 특성:

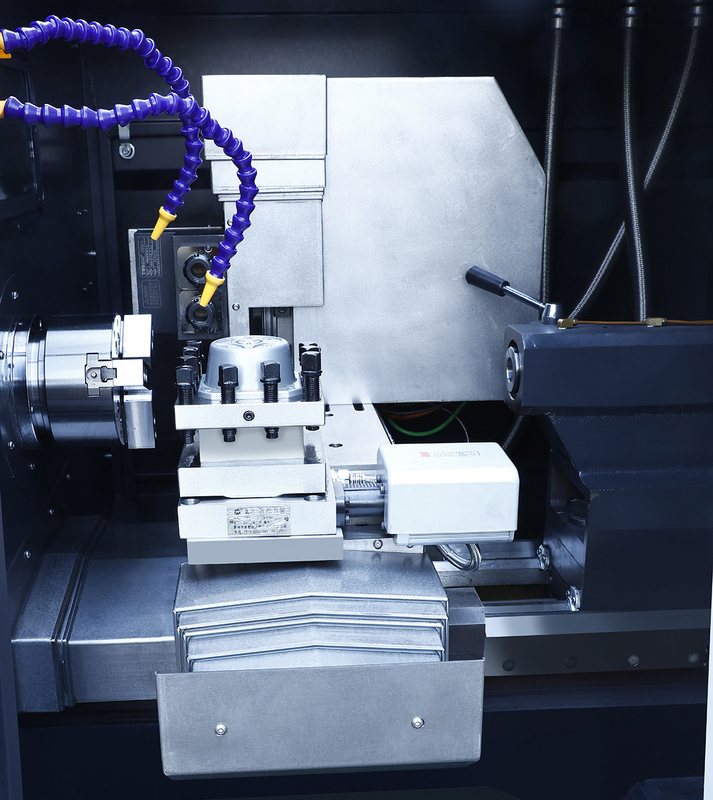

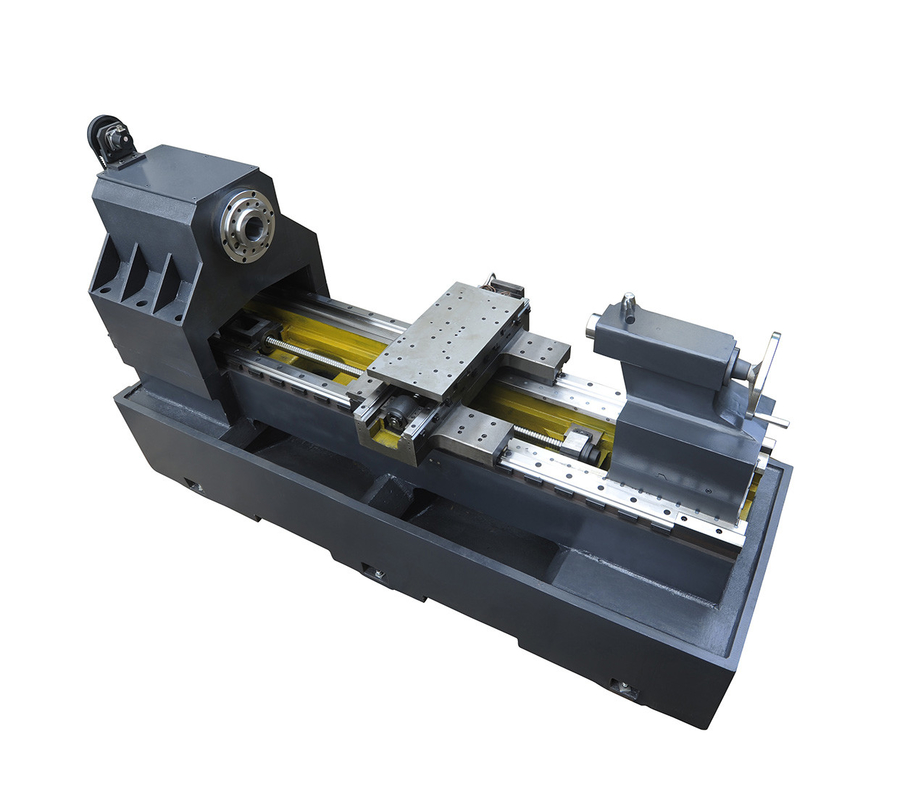

1. 심압대 구성은 평판 선형 가이드와트 구조에서 사용 가능하여 정확도를 향상시킵니다.Z축 가이드웨이는 하드 레일입니다.
2. 선형 가이드웨이는 최대 보호 및 수명 연장을 위해 스테인리스 스틸 신축 가드로 보호됩니다.
3. 중앙에 위치한 볼 스크류는 토크를 제거하고 더 나은 동적 특성을 가지며 장기적으로 더 안정적입니다.
4. 서보 X/Z 축 모터.스핀들은 주파수 인버터 모터 또는 서보 모터로 구동할 수 있습니다.
5. 다양한 제어 시스템, 툴포스트 및 척을 사용하여 사용자의 개별 요구에 맞게 기계를 구성할 수 있습니다.
주요 사양
| 아이템 | 사양 |
| 용량 |
척 크기: 6", *8" |
| 축 | 스핀들 구멍: Ø55mm 최대바 수용량: Ø46mm 스핀들 코: A2-5 최대스핀들 속도: 2500rpm, *4000rpm, *5000rpm 스핀들 전력: 4.0kW, *5.5kW 스핀들 구멍: *Ø62mm 최대막대기 수용량: *Ø52mm 스핀들 코: *A2-6 최대스핀들 속도: *2000rpm, *3500rpm, *4000rpm 스핀들 전력: *4.0kW, *5.5kW |
| 중심선 | X 축 이동: 280mm Z 축선 이동: 380mm X/Z 축 급이송: 25/25m/min |
| 도구 | 4-Station Toolpost, *8-Station toolpost, *Gang type tooling 공구 스테이션 수: 4+2, *8+2 |
| 심압대 | 수동, * 유압 |
| 기타 | 침대 유형/가이드웨이: 플랫/LM 전력 용량: 13KVA 전체 치수(L×W×H): 2200×1500×1600mm 무게(약): 2100Kg |
| 메모 | "*"는 선택 사항을 의미합니다. |
적용 가능한 처리 샘플
제품 하이라이트
FTL320 플랫 베드 Z 축 하드 레일 X 축 선형 레일 cnc 선반 심 압대 포함 기계 특성: 1. 심압대 구성은 평판 선형 가이드와트 구조에서 사용 가능하여 정확도를 향상시킵니다.Z축 가이드웨이는 하드 레일입니다. 2. 선형 가이드웨이는 최대 보호 및 수명 연장을 위해 스테인리스 스틸 신축 가드로 보호됩니다. 3. 중앙에 위치한 볼 스크류는 토크를 제거하고 더 나은 동적 특성을 가지며 장기적으로 더 안정적입니다.4. 서보 X/Z 축 모터.스핀들은 주파수 인버터 모터 또는 서보 모터로 구동할 수 있습니다. 5. 다양한 제어 시스...
