원래 장소:
중국
브랜드 이름:
smtcl symg
인증:
CE ISO
모델 번호:
CA6161A/CA6261A

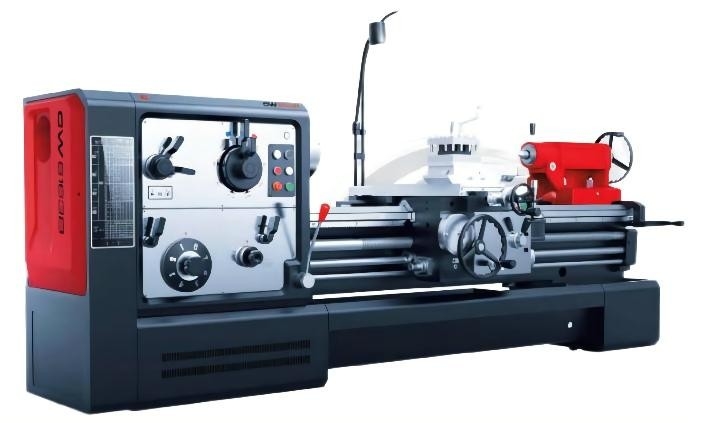

베드 웨이는 정확도와 강도를 높이기 위해 일반보다 넓으며 긴 수명을 위해 유도 경화 처리되었습니다.
조이스틱으로 작동되는 빠른 급지 기능을 포함하여 컨트롤이 편리하게 위치하여 즐거운 경험을 제공합니다.
이 기계는 구조적으로 더 단단하도록 설계되어 고속 및 중절삭에 더 적합합니다.
| 안건 | 단위 | CA6140A/CA6240A | CA6150A/CA6250A | CA6161A/CA6261A | ||||
| 최대스윙 디아 오버 침대 | mm | 400 | 500 | 610 | ||||
| 최대스윙 디아 오버 캐리지 | mm | 210 | 300 | 370 | ||||
| 안장 위의 최대 스윙 직경/안장 너비 | mm | 630*210 | 720*210 | 830*210 | ||||
| 최대 공작물 길이 | mm | 750/650;1000/900;1500/1400;2000/1900 | ||||||
| 침대 폭/경도 mm | mm | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| 선삭 공구 섹션 | mm | 25x25 | 25x25 | 25x25 | ||||
| 스핀들 속도 범위 | r/min | 11-1600(24) | 11-1600(24) | 11-1600(24) | ||||
| 스핀들 보어 및 노즈 | mm | 52 A6 | 52 A6 | 52 A6 | ||||
| 스핀들 노즈의 테이퍼 | 모스 6# | 모스 6# | 모스 6# | |||||
| 세로 이송 범위 | 기준 | mm/r | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | |||
| 작은 사료 | mm/r | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | ||||
| 피드 확대 | mm/r | 1.71-6.33 | 1.71-6.33 | 1.71-6.33 | ||||
| 교차 공급 범위 | 기준 | mm/r | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | |||
| 작은 사료 | mm/r | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | ||||
| 피드 확대 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | ||||
| 크로스 슬라이드의 이동 / 탑 터렛 이동 | mm | 320/140 | 320/140 | 420/140 | ||||
| 복합 슬라이드의 회전 각도 | 도 | ±90 | ±90 | ±90 | ||||
| 빠른 여행 마차 | m/min | 4 | 4 | 4 | ||||
| 크로스 슬라이드의 빠른 이동 | m/min | 2 | 2 | 2 | ||||
| 심압대 스핀들의 이동 | mm | 150 | 150 | 150 | ||||
| 심압대 스핀들의 직경 | mm | 75 | 75 | 75 | ||||
| 심압대 스핀들의 테이퍼 | 모스 5# | 모스 5# | 모스 5# | |||||
| 미터 나사(종류) | mm | 1-192(44) | 1-192(44) | |||||
| 휘트워스 실(종류) | 티피 | 2-24(21) | 2-24(21) | 2260 | ||||
| 모듈러 스레드(종류) | mm | 0.25-48(39) | 0.25-48(39) | 2437 | ||||
| 직경 피치(종류) | DP | 1-96(37) | 1-96(37) | 2787 | ||||
| 메인 모터 | kW | 7.5 | 7.5 | 7.5 | ||||
| 기계의 새로운 무게 | 750mm | 킬로그램 | 1990년 | |||||
| 1000mm | 킬로그램 | 2070 | 2140 | 2260 | ||||
| 1500mm | 킬로그램 | 2220 | 2290 | 2437 | ||||
| 2000mm | 킬로그램 | 2570 | 2640 | 2787 | ||||
| 전체 치수(L×W×H) | 750mm | mm | 2418*1000*1267 | |||||
| 1000mm | mm | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | ||||
| 1500mm | mm | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | mm | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
애플리케이션
이 선반 시리즈는 선삭 끝, 외부 및 내부 원통형 표면에 적합하며,
테이퍼 표면 및 기타 회전 표면, 리밍 구멍 및 절삭유 홈.
또한 Whitworth,
미터법, 지름 및 모듈 스레드.
자주하는 질문
1.MOQ
A: 1세트.
2.배송시간
A: 배달 시간은 구성이 다른 다른 기계로 확인됩니다.
일부 모델은 매장에 있으며 일부 모델은 약 2개월 이상이 필요합니다.
3.보증기간
A: 선하증권 날짜부터, 우리 회사는 제품 판매 후 서비스를 구현합니다.보증 기간은 12개월입니다.보증 기간 동안 당사는 이러한 부품 또는 손상이 기계 자체의 품질 문제에서 벗어난 경우 무료 교체 부품을 제공합니다. 한편, 기계는 구매자가 제공한 Operational Maunal에 따라 정상적인 작동 상태여야 합니다.(부적절한 작동 제외) 또는 구매자에 의한 인공 손상).
4.결제 기간
A: 우리는 100% T/T(미리 30% T/T, 납품 전 70% T/T)를 선호합니다.
