갭 베드 금속 터닝 기존 선반 기계 설명서 CA6150B/A CA6250B/A
제품 세부 정보
| 상품명: | CA6150B/A CA6250B/A 기존 수동 선반 | <i>Max.</i> <b>최대</b> <i>Length of Workpiece (mm)</i> <b>공작물 길이(mm)</b>: | 2000년 |
|---|---|---|---|
| 침대 폭(mm): | 210mm | <i>Max.</i> <b>최대</b> <i>Turned Length (mm)</i> <b>회전 길이(mm)</b>: | 1900년 |
| <i>Max.</i> <b>최대</b> <i>Swing Diameter (mm)</i> <b>스윙 직경(mm)</b>: | 500 | 캐리지에 대한 최대 회전 직경: | 300mm |
| 최대 공작물 길이: | 750,1000,1500,2000 | 침대 너비: | 400mm |
| 스핀들 속도 범위: | 11-1600 R/min (24종) | 크로스 슬라이더의 이동: | 320mm |
| 강조하다 |
갭 베드 기존 선반 기계,CA6150B/A 기존 선반 기계,수동 금속 터닝 선반 기계 |
||
제품 설명

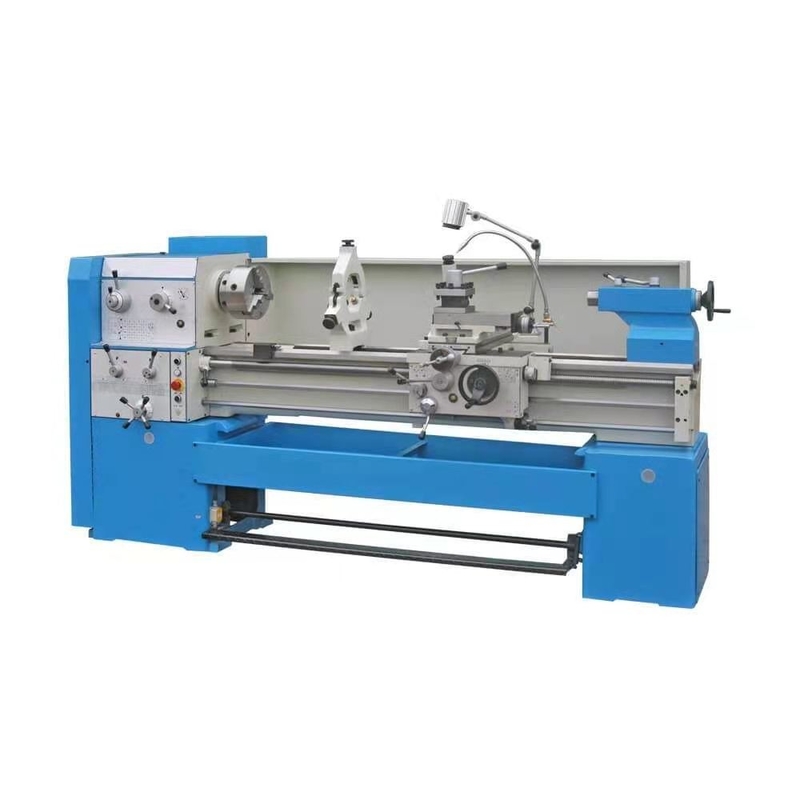

고품질 CA6150B/A CA6250B/A 기존 수동 터닝 금속 갭 침대 선반 기계
주요 특징
1. CA 시리즈 일반 수평 선반은 내부 및 외부 원통형 표면, 원추형 표면 및 기타 회전 표면을 선삭하고 다양한 미터법, 인치, 계수 및 직경 나사를 선삭하는 데 적합하며 드릴링 및 오일 홈 작업을 수행할 수 있습니다.다용도 매우 강력한 수평 선반으로 다양한 샤프트 및 디스크 부품의 일괄 처리에 널리 사용됩니다.
2. 이 선반 시리즈의 베드는 일반 선반보다 넓고 가이드 레일 너비는 400mm로 강성이 높으며 가이드 레일 표면은 중간 주파수 담금질로 내구성과 내마모성이 있습니다.

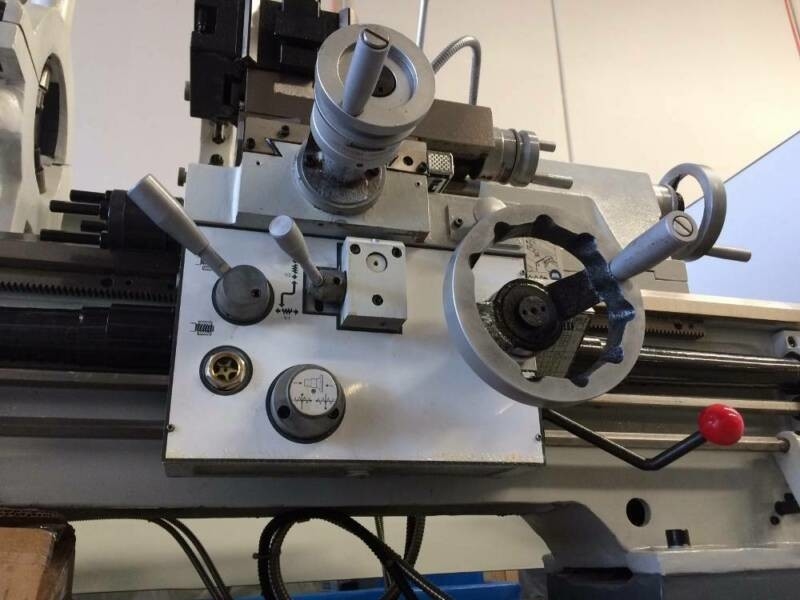

3. 공작 기계의 작동은 편리하고 중앙 집중식이며 슬라이드 플레이트에는 신속하게 움직이는 메커니즘이 장착되어 있습니다.그것은 쾌적하고 즐거운 단일 핸들 시각화 작동을 채택합니다.
4. 공작 기계의 구조적 강성 및 전달 강성은 일반 선반보다 높고 동력 이용률이 높아 강력한 절단에 적합합니다.
| 안건 | 단위 | CA6140B/A CA6240B/A | CA6150B/A CA6250B/A | CA6161B/A CA6261B/A | ||||
| 최대스윙 디아 오버 침대 | mm | 400 | 500 | 610 | ||||
| 최대스윙 디아 오버 캐리지 | mm | 210 | 300 | 370 | ||||
| 갭의 최대 스윙 직경/ 갭의 폭 | mm | 630*210 | 720*210 | 830*210 | ||||
| 최대 공작물 길이 | mm | 1000/900;1500/1400;2000/1900 | ||||||
| 침대 폭/경도 mm | mm | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| 선삭 공구 섹션 | mm | 25x25 | 25x25 | 25x25 | ||||
| 스핀들 속도 범위 | r/min | 10-1400(24) | 10-1400(24) | 10-1400(24) | ||||
| 스핀들 보어 및 노즈 | mm | 80 A28 | 80 A28 | 80 A28 | ||||
| 스핀들 노즈의 테이퍼 | mm | φ90(1:20) | φ90(1:20) | φ90(1:20) | ||||
| 세로 이송 범위 | 기준 | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | |||
| 작은 사료 | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | ||||
| 피드 확대 | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | ||||
| 교차 공급 범위 | 기준 | mm/r | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | |||
| 작은 사료 | mm/r | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | ||||
| 피드 확대 | mm/r | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | ||||
| 크로스 슬라이드의 이동 / 탑 터렛 이동 | mm | 320/140 | 320/140 | 420/140 | ||||
| 복합 슬라이드의 회전 각도 | 도 | ±90 | ±90 | ±90 | ||||
| 빠른 여행 마차 | m/min | 4 | 4 | 4 | ||||
| 크로스 슬라이드의 빠른 이동 | m/min | 2 | 2 | 2 | ||||
| 심압대 스핀들의 이동 | mm | 150 | 150 | 150 | ||||
| 심압대 스핀들의 직경 | mm | 75 | 75 | 75 | ||||
| 심압대 스핀들의 테이퍼 | 모스 5# | 모스 5# | 모스 5# | |||||
| 미터 나사(종류) | mm | 1-192(44) | 1-192(44) | 1-192(44) | ||||
| 휘트워스 실(종류) | 티피 | 1/2-24(28) | 1/2-24(28) | 1/2-24(28) | ||||
| 모듈러 스레드(종류) | mm | 0.25-48(39) | 0.25-48(39) | 0.25-48(39) | ||||
| 직경 피치(종류) | DP | 1/2-96(38) | 1/2-96(38) | 1/2-96(38) | ||||
| 메인 모터 | kW | 7.5 | 7.5 | 7.5 | ||||
| 기계의 새로운 무게 | 1000mm | 킬로그램 | 2070 | 2140 | 2260 | |||
| 1500mm | 킬로그램 | 2220 | 2290 | 2437 | ||||
| 2000mm | 킬로그램 | 2570 | 2640 | 2787 | ||||
| 전체 치수(L×W×H) | 1000mm | mm | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | |||
| 1500mm | mm | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | mm | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
자주하는 질문
1: 가장 적합한 기계를 어떻게 선택할 수 있습니까?
A: 당신의 명세를 말하십시오, 우리는 당신을 위한 제일 모형을 선택해서 좋습니다, 또는 당신은 정확한 모형을 선택할 수 있습니다.
당신은 또한 저희에게 제품 그림을 보낼 수 있습니다, 우리는 당신을 위해 가장 적당한 기계를 선택할 것입니다.
2: 귀사의 주요 제품은 무엇입니까?
A: 우리는 CNC 선반 기계, CNC 밀링 머신, 수직 머시닝 센터, 선반 기계, 드릴링 머신, 방사형 드릴링 머신, 톱질 기계, 셰이퍼 기계 등과 같은 온갖 기계를 전문화했습니다.
3. 당신의 무역 조건은 무엇입니까?
A : FOB, CFR 및 CIF 모두 허용됩니다.
4: 지불 조건은 무엇입니까?
A: T/T, 주문 시 30% 초기 지불, 선적 전에 70% 잔액 지불;
보자마자 돌이킬 수 없는 LC.
5: MOQ는 무엇입니까?
A: 1 세트
