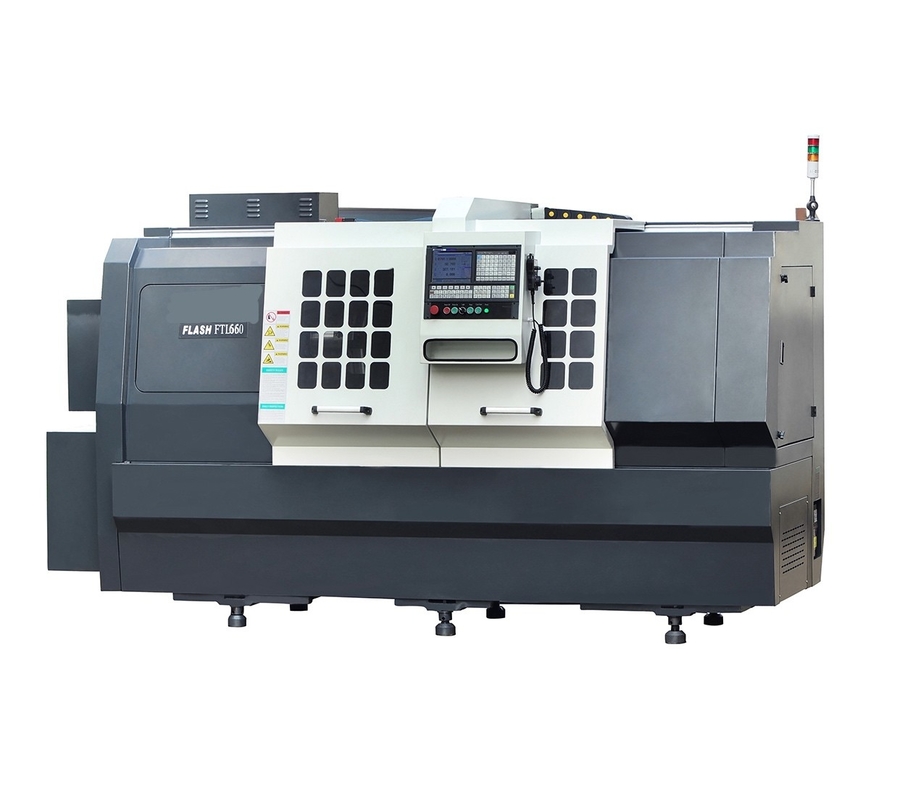

갱구 기계로 가공을 위한 정밀도 심압대 평판 CNC 기계 FTL660
제품 세부 정보
| 상품명: | 심압대 CNC 선반이 있는 FTL660 플랫 베드 | <i>Max.</i> <b>최대</b> <i>Workpiece Length</i> <b>공작물 길이</b>: | 1000mm, *1500mm, *2000mm |
|---|---|---|---|
| <i>Max.</i> <b>최대</b> <i>Swing Dia.</i> <b>스윙 직경</b> <i>Over Slide</i> <b>오버 슬라이드</b>: | Ø480mm | <i>Max.</i> <b>최대</b> <i>Swing Dia.</i> <b>스윙 직경</b>: | 700mm |
| 스핀들 보어: | Ø120mm | 스핀들 노즈: | 2-11 |
| <i>Max.</i> <b>최대</b> <i>Spindle speed</i> <b>스핀들 속도</b>: | 1000rpm | 스핀들 파워: | 18.5Kw,*15Kw |
| 도구 기둥 유형: | 4-스테이션 툴포스트, *갱 타입 툴링 | 제어 시스템: | GSK/화낙/시멘스/신텍 |
| 강조하다 |
정밀 평판 CNC 기계,샤프트 평판 CNC 기계 |
||
제품 설명
정밀 샤프트 가공에 적합한 심압대 CNC 선반이 있는 FTL660 플랫 베드
기계 기능
1. 베드의 베이스는 고강성 설계로 일체형으로 주조되어 일체형 베드 베이스의 변형 및 진동의 영향을 최소화하였습니다.공작 기계의 주요 주물은 구조 분석을 위해 고급 유한 요소 분석 방법을 채택하여 설계를보다 최적화하고 합리적으로 만듭니다.
2. 상감 강철 레일 심압대, 우수한 내마모성, 장기적인 정확도 보장 가능
3. 완벽하게 보호되는 공작 기계, 향상된 방수 및 칩 방지 기능
4. X/Z 방향 모두 수입 선형 볼 가이드를 채택하여 공작 기계의 마모를 줄입니다.롤링 가이드의 초대형 예압은 가이드 사이의 간격을 줄이고 가공 정확도를 높입니다.
주요 사양
| 아이템 | 사양 |
| 용량 | 척 크기: 15"/ *18" 최대 스윙 직경침대 위: Ø700mm 최대공작물 길이: 1000mm, *1500mm, *2000mm 최대스윙 디아.슬라이드 오버: Ø480mm |
| 축 | 스핀들 구멍: Ø120mm 최대바 수용량: Ø110mm 스핀들 노즈: A2-11 최대스핀들 속도: 1000rpm 스핀들 전력: 18.5Kw/15kW |
| 중심선 |
X 축 이동: 370mm |
| 도구 | 4-스테이션 툴포스트, *갱 타입 툴링 도구 스테이션 수: 4+2 |
| 심압대 | 심압대 유형: 수동, *유압 심압대 퀼 테이퍼: MT5 심압대 퀼 여행: 100mm |
| 기타 |
침대 유형/가이드웨이: 플랫/LM |
| 메모 | "*"는 선택 사항을 의미합니다. |
기계 장점
1. 공작 기계 스핀들 베어링은 내구성과 내구성이 뛰어난 고정밀, 고하중 및 고속의 최적화된 조합을 얻을 수 있는 정밀 이중 앵귤러 콘택트 베어링을 채택합니다.
2. 4 스테이션 전동 공구 포스트는 갱 공구 포스트와 함께 사용되어 공작 기계의 다양성을 증가시킵니다.
3. 옵션 터렛(8 스테이션, 12 스테이션), 유압 척, 유압 심압대, 공작 기계의 유연성 향상
4. 두 센터 사이의 거리는 최대 2000mm까지 선택할 수 있습니다.
제품 하이라이트
정밀 샤프트 가공에 적합한 심압대 CNC 선반이 있는 FTL660 플랫 베드 기계 기능 1. 베드의 베이스는 고강성 설계로 일체형으로 주조되어 일체형 베드 베이스의 변형 및 진동의 영향을 최소화하였습니다.공작 기계의 주요 주물은 구조 분석을 위해 고급 유한 요소 분석 방법을 채택하여 설계를보다 최적화하고 합리적으로 만듭니다. 2. 상감 강철 레일 심압대, 우수한 내마모성, 장기적인 정확도 보장 가능 3. 완벽하게 보호되는 공작 기계, 향상된 방수 및 칩 방지 기능4. X/Z 방향 모두 수입 선형 볼 가이드를 채택하여 공작 기계의 마...
