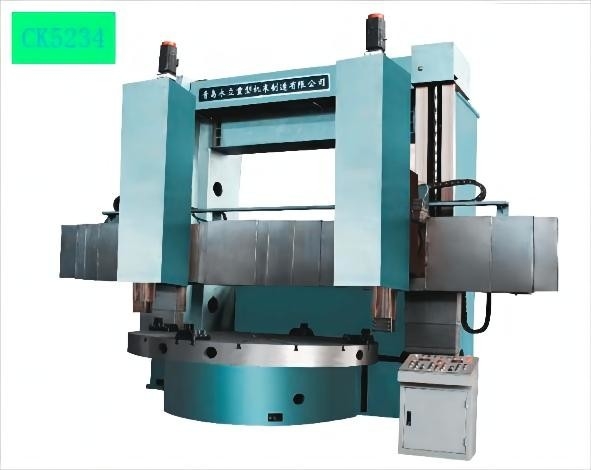

30KW 45KW 대형 수직 선반 이중 열 CNC 수직 선반 기계
제품 세부 정보
| Product Name: | CK5234/C5234T DOUBLE COLUMN VERTICAL LATHE | Max.turning diameter: | 3400mm |
|---|---|---|---|
| Table diameter: | 2800/3080mm | Max height of working: | 1600/2000mm 1600/2000/2500mm |
| Max weight of working: | 12t/20t/32t | Speed of table rate: | 2-65 r/min ,2-63 r/min ,2-50 r/min,2 Steps |
| Swivel of rail head: | ±30° | Size of ram: | 190/200mm |
| Power of main motor: | 37/45 KW | Overall dimension: | 6500x4950x6400mm,6700x5150x6600mm |
| 강조하다 |
45KW 대형 수직 선반,이중 열 대형 수직 선반,CNC 수직 선반 기계 |
||
제품 설명
1이 시리즈의 기계는 일반형과 CNC형이 있습니다. 일반형은 "C52_T"로 나타납니다. NC형은 "CK52_"로 나타납니다.그것은 내부 및 외부 실린더 표면의 얇고 거친 가공에 적합합니다, 철금속, 비철금속 및 일부 비금속 물질의 내부 및 외부 톱니, 표면,구멍,고속 강철, 탄화물 절단 도구.
2작업 테이블 스핀드는 고 정밀도 두 줄의 짧은 고심선 롤러 베어링으로 조정됩니다.작업 테이블은 일정한 전류의 수직 유도선으로 장착되어 있습니다.따라서 높은 회전 정확성, 큰 부하, 작은 열 변형을 달성 할 수 있습니다.
3.레일 헤드는 평행 전류 정적 기술에 의해 수행 수직 빠른 이동 슬라이드 캐리.수평 및 수직 공급은 AC 서보 시스템으로 작동가변 속도는 행성 절감기를 정밀 구슬 나침반에 연결함으로써 실현됩니다.
420 톤의 부하를 가진 톱니바퀴는 이동식 작업 플랫폼이 장착되지 않으며, 32 톤의 부하를 가진 톱니바퀴는 이동식 작업 플랫폼이 장착됩니다.빔과 빔 밑 기둥에 철 안전 덮개가 장착되어 있습니다..
| 부문 | 단위 | CK5234/C5234T | |||
|---|---|---|---|---|---|
| 최대 회전 지름 | mm | 3400 | |||
| 테이블 지름 | mm | 2800 | 2800 | 3080 | |
| 최대 작업 높이 | mm | 1600/2000 | 1600/2000/2500 | 1600/2000/2500 | |
| 최대 작업 무게 | t | 12 | 20 | 32 | |
| 도구줄 크기 | mm | 40x50 | |||
| 오른쪽 레일 헤드의 최대 절단 힘 | KN | 35 | |||
| 좌측 레일 헤드의 최대 절단 힘 | KN | 30 | |||
| 테이블의 최대 토크 | KN | 45 | 55 | 63 | |
| 테이블 계단 | 발자국 | 2 | |||
| 테이블 속도 | r/min | 2-65 | 2-63 | 2-50 | |
| 먹이 비율 범위 | mm/min | 2~2000 | 2-2500 | 2-2500 | |
| 주체의 수평 이동 | mm | 1800 | 1850 | 1850 | |
| 철도의 수직 이동 | mm | 1000 | 1200 | 1200 | |
| 철도 헤드 회전 | 학위 | ±30° | |||
| 램 크기 | mm | 190 | 200 | 200 | |
| 테이블 가이드 | 수동 | ||||
| 주 엔진의 전력 | kw | 37 | 45 | 45 | |
| 전체 차원 ((길이 * 너비 * 높이) | mm | 6500x4950x6400 | 6700x5150x6600 | 6700x5150x6600 | |
-
1가장 적합한 기계를 어떻게 선택할 수 있을까요?
A: 당신의 사양을 알려주세요. 우리는 당신에게 가장 적합한 모델을 선택할 수 있습니다.
또한 제품 도면을 우리에게 보낼 수 있습니다, 우리는 당신을 위해 가장 적합한 기계를 선택할 것입니다. -
2: 당신의 회사의 주요 제품은 무엇입니까?
A: 우리는 모든 종류의 기계에 특화되어 있습니다. 예를 들어 CNC 톱니 기계, CNC 프레싱 기계, 수직 가공 센터, 톱니 기계, 드릴링 기계, 방사선 드릴링 기계, 톱니 기계,셰이퍼 머신 등등. -
3거래 조건은 뭐죠?
A: FOB, CFR 및 CIF 모두 허용됩니다. -
4: 지불 조건은 무엇입니까?
A: T/T, 주문 시 30%의 초기 지불, 배송 전 70%의 잔액 지불;
불복제 가능한 LC를 보고 있습니다. -
5: MOQ는 무엇입니까?
A: 1 세트
