V2C V2S 고정확도 수직 CNC 선반 수평 8 스테이션 고속
제품 세부 정보
| 상품명: | V2 수직 CNC 선반 | 최대 스윙 직경: | 430/500mm |
|---|---|---|---|
| 최대 절단 높이: | 350mm | 최대 절단 직경: | 280/330mm |
| 스핀들 노즈 형태: | A2-6,A2-8 | 스핀들 속도 범위: | 50-4000 r/min, 50-3000 r/min |
| 메인 모터 출력: | 11/15,15/18.5 | 스핀들의 최대 출력 토크: | 272β 모터/400α 모터, 447β 모터/680α 모터 |
| 척 직경: | 8/10인치 | 포탑의 표준 유형: | 수평 8 툴 스테이션 |
| 강조하다 |
V2S 수직 CNC 선반,8 스테이션 수직 CNC 선반,V2C 고속 CNC 가공 |
||
제품 설명

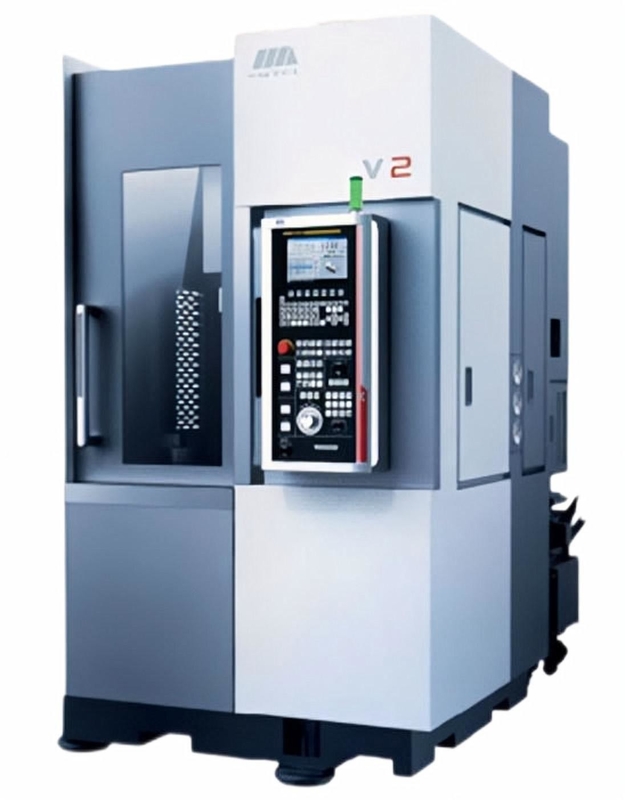

직판 V2C/V2S 수직 CNC 선반 고속 및 정확도
제품 소개

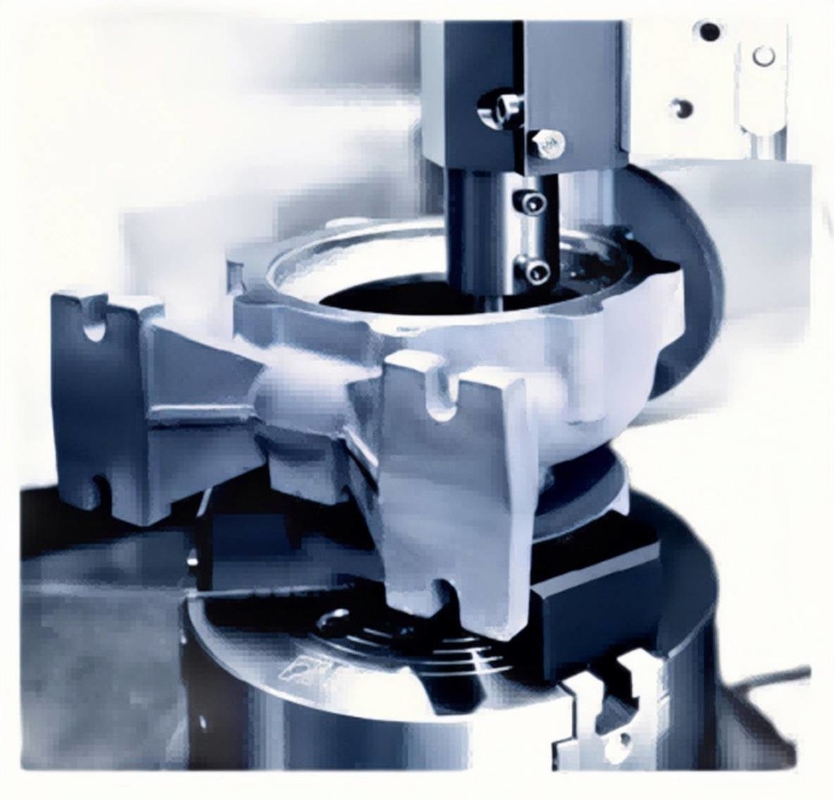

소형 브레이크 디스크 등 자동차 부품 가공에 적합한 콤팩트하고 강한 고강성 구조,
플라이휠 .etc 및 전기 모터의 하우징, 워터 펌프뿐만 아니라 소형 베어링의 부드럽고 단단한 회전,
연삭 대신 회전을 실현할 수 있습니다.
주요 기술 매개변수
| 아이템 | 단위 | V2C | V2S | ||
| 최대 스윙 직경 | mm | Ø430 | Ø500 | ||
| 최대 절단 높이 | mm | 350 | 350 | ||
| 최대 절단 직경 | mm | Ø280 | Ø330 | ||
| 스핀들 노즈 형태 | A2-6 | A2-8 | |||
| 스핀들 속도 범위 | r/min | 50-4000 | 50-3000 | ||
| 메인 모터 출력 | 크 | 11/15 | 15/18.5 | ||
| 스핀들의 최대 출력 토크 | Nm | 272β 모터/400α 모터 | 447β 모터/680α 모터 | ||
| 척 직경 | 인치 | 8'' | 10'' | ||
| X축 급이송 속도 | m/min | 30 | 30 | ||
| Z축 급이송 속도 | m/min | 30 | 30 | ||
| X축 스트로크 | mm | 200 | 200 | ||
| Z축 스트로크 | mm | 400 | 400 | ||
| 토렛형 | 수평 8 스테이션 | 수평 8 스테이션 | |||
| 도구 크기 | mm | 25x25/Ø40 | 25x25/Ø40 | ||
| 가공 정확도 | IT6 | IT6 | |||
| 공작물 표면 거칠기 | μm | 라1.25 | 라1.25 | ||
| 위치 정확도 | X축 | mm | 0.008 | 0.008 | |
| Z축 | mm | 0.008 | 0.008 | ||
| 반복 위치 정확도 | X축 | mm | 0.004 | 0.004 | |
| Z축 | mm | 0.005 | 0.005 | ||
| 최대 하중 디스크형(척, 클램프 포함) |
킬로그램 | 200 | 300 | ||
| 기계 무게 | 본체 | 킬로그램 | 3800 | 4500 | |
| 전체 치수 | 길이 × 너비 × 높이 | mm | 2000x1370x2275 | 2000x1370x2275 | |
기계 이점
1. 큰 스트로크와 넓은 절단 범위
| V2C | V2S | V4C | V4S | V6C | V6S | |
| 최대스윙 직경 | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| 최대회전 직경 | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
FANUC 기능 향상
스핀들 정확도 ↗ 55% 최대스핀들의 RPM↗ 11%
최대회전 직경↗ 14% 최대회전 직경↗ 10%
X축의 급이송↗ 100% Z축의 급이송↗ 33%
X축의 위치 정확도↗ 33% Z 축의 위치 정확도↗ 25%
독립 폭포형 칩 플러싱 메커니즘
철 칩 및 절삭유의 집중 처리를 위한 대형 배기 포트
완벽한 절단 효과를 보장하기 위해 절단기의 다양한 가공성, 형태 및 레이아웃을 제공합니다.
공급 시스템: 서보 모터에 의해 구동, X 축 및 Z 축은 유연한 커플 링을 통해 볼 나사와 직접 연결됩니다.볼스크류는 한쪽 끝은 고정용, 다른 쪽 끝은 지지용으로 설치하여 종방향 변형을 유발할 수 있는 작동 온도 상승으로 인한 나사 신장을 방지하고 고강성, 고속, 고내구성 및 장수명을 달성합니다.
메인 트랜스미션 구조: 메인 모터는 선반 본체에 직접 배치할 수 있어 더 나은 가공 강성을 제공할 수 있습니다.
| 다양한 절단 컨베이어 벨트 | |||||
| 체인 유형 | 스크레이퍼 유형 | 마그네틱 스크레이퍼 | 더블 체인 타입 | ||
|
가공 재료 | 강철, 구리, 알루미늄, 탄소 및 기타 금속 그리고 비 메타 |
알루미늄, 주철 등 | 강철, 주철 | 강철, 탄소 및 기타 금속 및 비금속 |
| 후면 칩 제거 | 운영 환경 |
모든 종류에 적용 가능 롤과 같은 칩의 덩어리와 블록 |
적용 대상 지속적인 운반 차단기 및 칩 |
운반에 적용 가능 습식 가공에서 길이가 150mm 미만인 칩이 있는 강철 및 주철 |
일반 체인형 칩 컨베이어로 배출이 어려운 덩어리 금속 또는 비금속의 이송 및 칩의 양이 많은 상황에 적용 가능 |
|
질소 균형 시스템은 Z축의 움직임 영향을 최소화합니다. 이전의 유압 균형 시스템과 비교하여 질소 균형 시스템에는 다음과 같은 장점이 있습니다. 외부 전원 장비가 필요하지 않아 에너지를 절약할 수 있습니다. 고속으로 빠르고 부드럽게 들어 올리고 내리는 데 적응하십시오.소음없이;무게 균형을 개선하고 유압 시스템의 단점을 수정합니다. 가공의 정밀도와 부드러움을 극적으로 향상시키고 미세 진동을 제거하며 나사와 모터의 수명을 연장합니다. |
|||
적용분야
|
|
|
|
| 에프랑게 멍에 | 자동 변속기 기어 | 오일 펌프 하우징 | 돌기 |
|
|
|
|
| 차동 하우징 | 브레이크 디스크 | 끝 톱니 플랜지 | 차동 하우징 |
제품 하이라이트
