원래 장소:
중국
인증:
CE, ISO certification
모델 번호:
MW1320

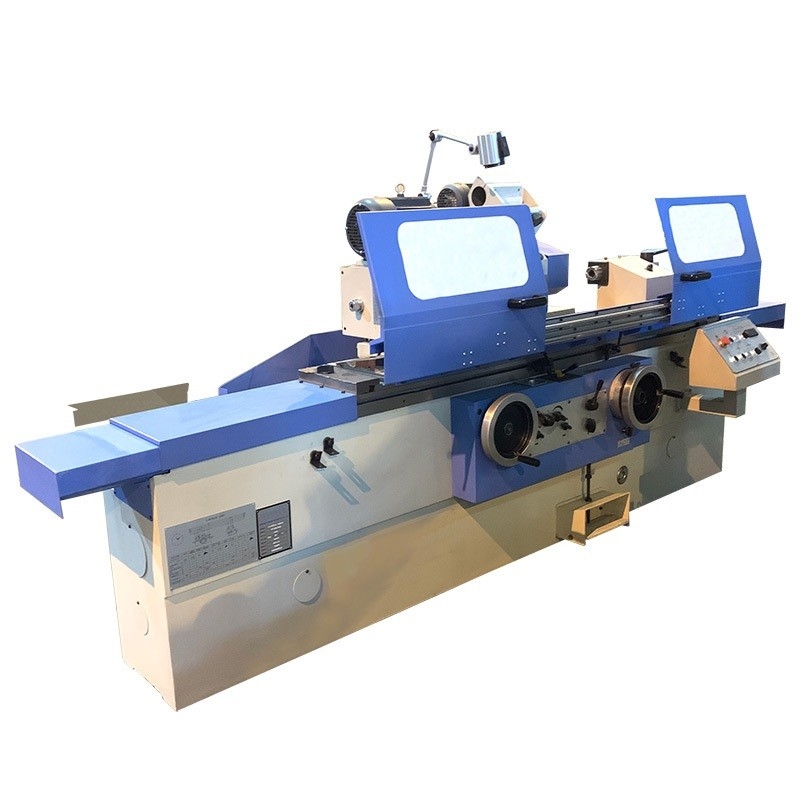

고정밀 범용 M13 시리즈 MW1320 원통형 연삭기
이 시리즈의 원통형 그라인더는 작동하기에 안전하고 신뢰할 수 있는 다양한 움직이는 부품과 함께 전기 및 유압 연동 메커니즘을 사용합니다.IT6-IT5 정밀 원통형 또는 원추형 회전 공작물 연삭에 적합합니다.단품 및 일괄 생산 작업장에 적합합니다.
| 표준 액세서리 | 옵션 액세서리 | ||
| 냉각수 탱크 | 레벨링 패드 다리미 | 휠 밸런싱 스탠드 | 클로즈드 센터 레스트 |
| 외부 원형 드레서 | 작업등 | 자기 분리기 | 엔드 페이스 휠 드레서 |
| 그라인딩 휠 척 및 취급 도구 |
오픈 센터 프레임 | 자기 분리기 벨트 필터 |
반경 휠 드레서 |
| 오픈 센터 프레임 표준 | 센터 | 그라인딩 센터 장치 | |
| 밸런스 샤프트 | 내부 원형 연마재(M14 시리즈만 해당) | ||
주요 기술적인 모수
| 일반 용량 | 안건 | 단위 | MW1320 | |
| 중심 간 거리 | mm | 500,750 | ||
| 중심 높이 | mm | 135 | ||
| 직경접지(외경) | mm | 8-200 | ||
| 최대길이 접지(OD) | mm | 500,750 | ||
| 최대공작물의 무게 | 킬로그램 | 100 | ||
| 작업 헤드 | 센터 테이퍼 | 산 | 4 | |
| 스핀들 속도 | r/min | 50HZ:25~380 무단 | ||
| 휠 헤드 | 회전 각도 | r/min | 1335 | |
| 휠헤드 빠른 이동 | mm | 50 | ||
| 최대여행하다 | mm | 205 | ||
| 핸드 피드 당. | 신부님 | 러프 2/마감 0.5 | ||
| 핸드 피드 당. | 그라 | 거친 :0.01 마무리 :0.0025 | ||
| 휠 크기(ODxWxID) | mm | 500x50x203 | ||
| 주변 속도 | m/s | 35 | ||
| 테이블 | 핸드 피드 당. | 신부님 | 6 | |
| 최대테이블의 회전 각도 | 콕와이즈 | ° | 3° | |
| 시계 반대 방향 | ° | 9°(500),8°(750) | ||
| 테이블의 종방향 속도 범위 | m/min | 0.1-4 | ||
| 심압대 | 센터 테이퍼 | 산 | 4 | |
| 깃펜 여행 | mm | 30 | ||
| 모터 | 휠헤드 모터 동력 | kW | 6 | |
| 워크헤드 모터 동력 | kW | 1.1 | ||
| 기계 | 총 중량 | 티 | 3(500),3.1(750) | |
| 포장 치수 | 센티미터 | 235x203x205(500) 275x203x205(750) | ||
