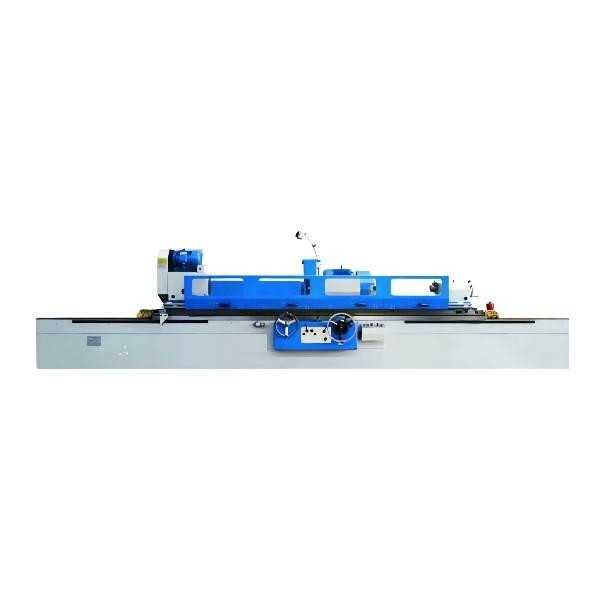

원통 모양 가는 기계 보편적인 M1350A M1350B
제품 세부 정보
| 상품명: | M1350A/B 원통형 연삭기 | 중심 간 거리: | 2000/3000/4000mm |
|---|---|---|---|
| 직경 접지: | 25-500mm | <i>Max.</i> <b>최대</b> <i>weight of work piece</i> <b>공작물의 무게</b>: | 2000kg |
| 작업 헤드 스핀들 속도: | 50HZ: 10~100 무단 r/min | 휠 헤드 회전 각도: | 870 r/min |
| <i>Max.</i> <b>최대</b> <i>travel</i> <b>여행하다</b>: | 438mm | 총 중량: | 13(2000), 17.4(3000), 20(4000) |
| 강조하다 |
헤비 듀티 원통형 연삭기,M1350B 원통형 연삭기,헤비 듀티 범용 연삭기 |
||
제품 설명
M13 시리즈 M1350A/B 범용 헤비 듀티 원통형 연삭기
이 시리즈의 원통형 그라인더는 전기 및 유압 연동 메커니즘, 모든 움직이는 부품을 채택하고 작업이 안전하고 신뢰할 수 있습니다.IT6-IT5 정밀 원통형 또는 원추형 회전 공작물 연삭에 적합합니다.단일 부품 및 배치 생산 작업장에 적합합니다.
휠 헤드의 수평 이송은 유압에 의해 구동되어 마이크로 자동 주기적 이송과 빠른 전진 및 후퇴를 실현합니다.거친 및 미세 공급도 수동으로 수행할 수 있습니다.
M1350, M1450 및 M1363 시리즈 작업대와 휠 헤드 레일은 저속에서 부드럽게 움직일 수 있는 고정 레일을 채택합니다.
M1350, M1450 및 M1363 시리즈 휠은 회전 정확도가 높고 강성이 우수한 고강성 메인 샤프트를 채택합니다.작업 헤드는 무단 속도 조절을 실현하기 위해 주파수 변환기를 채택합니다.
| 표준 액세서리 | 옵션 액세서리 | ||
| 냉각수 탱크 | 레벨링 패드 다리미 | 휠 밸런싱 스탠드 | 클로즈드 센터 레스트 |
| 외부 원형 드레서 | 작업등 | 자기 분리기 | 엔드 페이스 휠 드레서 |
| 그라인딩 휠 척 및 취급 도구 |
오픈 센터 프레임 | 자기 분리기 벨트 필터 |
반경 휠 드레서 |
| 오픈 센터 프레임 표준 | 센터 | 그라인딩 센터 장치 | |
| 밸런스 샤프트 | 내부 원형 연마재(M14 시리즈만 해당) | ||
주요 기술적인 모수
| 일반 용량 | 안건 | 단위 | M1350A/B | |
| 중심 간 거리 | mm | 2000, 3000, 4000 | ||
| 중심 높이 | mm | 270 | ||
| 직경접지(외경) | mm | 25-500 | ||
| 최대길이 접지(OD) | mm | 2000, 3000, 4000 | ||
| 최대공작물의 무게 | 킬로그램 | 2000년 | ||
| 작업 헤드 | 센터 테이퍼 | 산 | 6 | |
| 스핀들 속도 | r/min | 50HZ:10~100 무단 | ||
| 휠 헤드 | 회전 각도 | r/min | 870 | |
| 휠헤드 빠른 이동 | mm | 100 | ||
| 최대여행하다 | mm | 438 | ||
| 핸드 피드 당. | 신부님 | 러프 4/마감 0.5 | ||
| 핸드 피드 당. | 그라 | 러프:0.02 마감:0.0025 | ||
| 휠 크기(ODxWxID) | mm | 750x75x305 | ||
| 주변 속도 | m/s | 35 | ||
| 테이블 | 핸드 피드 당. | 신부님 | 5 | |
| 최대테이블의 회전 각도 | 콕와이즈 | ° | 2°(2000,3000), 1°(4000) | |
| 시계 반대 방향 | ° | 5°(2000), 3°(3000) 2°(4000) |
||
| 테이블의 종방향 속도 범위 | m/min | 0.1-3 | ||
| 심압대 | 센터 테이퍼 | 산 | 6 | |
| 깃펜 여행 | mm | 70 | ||
| 모터 | 휠헤드 모터 동력 | kW | 15 | |
| 워크헤드 모터 동력 | kW | 7.5 | ||
| 기계 | 총 중량 | 티 | 13(2000),17.4(3000),20(4000) | |
| 포장 치수 | 센티미터 | 546 x 209x210(2000) 746 x 209x210(3000) 946 x 209 x 210(4000) |
||
