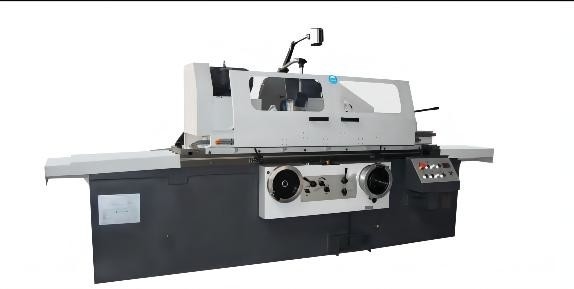

MQ1363 실린더 연삭기 50HZ IT6 - IT5 정밀도
제품 세부 정보
| 상품명: | MQ1363 원통형 연삭기 | 중심 간 거리: | 1500/2000/3000/4000mm |
|---|---|---|---|
| 직경 접지: | 30-630mm | <i>Max.</i> <b>최대</b> <i>weight of work piece</i> <b>공작물의 무게</b>: | 1500kg |
| 작업 헤드 스핀들 속도: | 50HZ: 10~100 무단 r/min | 휠 헤드 회전 각도: | 870 r/min |
| <i>Max.</i> <b>최대</b> <i>travel</i> <b>여행하다</b>: | 438mm | 총 중량: | 10(1500), 11(2000) 17(3000), 20(4000) |
| 강조하다 |
50HZ 실린더 연삭기,IT6 실린더 연삭기,IT5 유압 연삭기 |
||
제품 설명
고품질 연삭기 M13 시리즈 MQ1363 원통형 연삭기
이 시리즈의 원통형 그라인더는 작동하기에 안전하고 신뢰할 수 있는 다양한 움직이는 부품과 함께 전기 및 유압 연동 메커니즘을 사용합니다.IT6-IT5 정밀 원통형 또는 원추형 회전 공작물 연삭에 적합합니다.단품 및 일괄 생산 작업장에 적합합니다.
구조적 특징
| 표준 액세서리 | 옵션 액세서리 | ||
| 냉각수 탱크 | 레벨링 패드 다리미 | 휠 밸런싱 스탠드 | 클로즈드 센터 레스트 |
| 외부 원형 드레서 | 작업등 | 자기 분리기 | 엔드 페이스 휠 드레서 |
| 그라인딩 휠 척 및 취급 도구 |
오픈 센터 프레임 | 자기 분리기 벨트 필터 |
반경 휠 드레서 |
| 오픈 센터 프레임 표준 | 센터 | 그라인딩 센터 장치 | |
| 밸런스 샤프트 | 내부 원형 연마재(M14 시리즈만 해당) | ||
주요 기술적인 모수
| 일반 용량 | 안건 | 단위 | M1363 | MQ1363 | |
| 중심 간 거리 | mm | 2000년, 3000, 4000, 5000 | 1500, 2000년, 3000,4000 | ||
| 중심 높이 | mm | 370 | 350 | ||
| 직경접지(외경) | mm | 30-630 | 30-630 | ||
| 최대길이 접지(OD) | mm | 2000년, 3000, 4000, 5000 | 1500, 2000년, 3000,4000 | ||
| 최대공작물의 무게 | 킬로그램 | 3000 | 1500 | ||
| 작업 헤드 | 센터 테이퍼 | 산 | 미터법 80 # | 6 | |
| 스핀들 속도 | r/min | 50HZ: 6.5~65 무단 | 50HZ:10~100 무단 | ||
| 휠 헤드 | 회전 각도 | r/min | 870 | 870 | |
| 휠헤드 빠른 이동 | mm | 100 | 100 | ||
| 최대여행하다 | mm | 475 | 438 | ||
| 핸드 피드 당. | 신부님 | 러프 4/마감 0.5 | 러프 4/마감 0.5 | ||
| 핸드 피드 당. | 그라 | 거친 :0.02 마무리 :0.0025 | 거친 :0.02 마무리 :0.0025 | ||
| 휠 크기(ODxWxID) | mm | 750x75x305 | 750x75x305 | ||
| 주변 속도 | m/s | 35 | 35 | ||
| 테이블 | 핸드 피드 당. | 신부님 | 5 | 5 | |
| 최대테이블의 회전 각도 | 콕와이즈 | ° | 2°(2000),1°(3000,4000,5000) | 3°(1500),2°(2000,3000), 1°(4000) |
|
| 시계 반대 방향 | ° | 4°(2000),3°(3000) 2°(4000),1.5°(5000) |
6°(1500),5°(2000) 3°(3000),2°(4000) |
||
| 테이블의 종방향 속도 범위 | m/min | 0.1-2.5 | 0.1-3 | ||
| 심압대 | 센터 테이퍼 | 산 | 미터법 80 # | 6 | |
| 깃펜 여행 | mm | 70 | 70 | ||
| 모터 | 휠헤드 모터 동력 | kW | 22 | 18.5 | |
| 워크헤드 모터 동력 | kW | 15 | 5.5 | ||
| 기계 | 총 중량 | 티 | 18(2000),22(3000) 23(4000),26(5000) |
10(1500),11(2000) 17 (3000),20(4000) |
|
| 포장 치수 | 센티미터 | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x210(2000) 746 x 209x210(3000) 946 x 209 x 210(4000) |
||
자주하는 질문
1: 귀사의 주요 제품은 무엇입니까?
A: 우리는 CNC 선반 기계, CNC 밀링 머신, 수직 머시닝 센터, 선반 기계, 드릴링 머신, 방사형 드릴링 머신, 톱질 기계, 셰이퍼 기계 등과 같은 모든 종류의 기계를 전문화했습니다.
2:기계에서 어떤 종류의 컨트롤을 사용합니까?
A: Siemens, GSK, Fanuc 등. 귀하의 요구 사항에 따라 선택할 수 있습니다.
삼. 당신의 무역 조건은 무엇입니까?
A : FOB, CFR 및 CIF 모두 허용됩니다.
4 : 가장 적합한 기계를 어떻게 선택할 수 있습니까?
A : 관심있는 모델이나 매개 변수를 알려주십시오. 최고의 가격과 품질을 제공 할 수 있습니다.
당신은 또한 우리에게 제품 사진을 보낼 수 있으며 우리는 당신에게 가장 적합한 기계를 선택할 것입니다.
5 : 기계가 제조 과정에 있는 동안 업데이트를 받습니까?
A : 물론이죠.기계의 진행 상황은 정기적으로 업데이트되어 귀하에게 전송됩니다.
제품 하이라이트
고품질 연삭기 M13 시리즈 MQ1363 원통형 연삭기 이 시리즈의 원통형 그라인더는 작동하기에 안전하고 신뢰할 수 있는 다양한 움직이는 부품과 함께 전기 및 유압 연동 메커니즘을 사용합니다.IT6-IT5 정밀 원통형 또는 원추형 회전 공작물 연삭에 적합합니다.단품 및 일괄 생산 작업장에 적합합니다. 구조적 특징 휠 헤드의 수평 이송은 유압에 의해 구동되어 마이크로 자동 주기적 이송과 빠른 전진 및 후퇴를 실현합니다. 또한 수동으로 거친 미세 이송을 수행할 수 있습니다. M1350, M1450, M1363 시리즈 테이블 및 휠 헤드 ...
