M14 범용 원통형 그라인더 머신 MW1420 205mm 여행
제품 세부 정보
| 상품명: | MW1420 원통형 연삭기 | 중심 간 거리: | 500/750mm |
|---|---|---|---|
| 직경 접지: | 8-200mm | <i>Max.</i> <b>최대</b> <i>weight of work piece</i> <b>공작물의 무게</b>: | 100kg |
| 작업 헤드 스핀들 속도: | 50HZ: 25-380 무단 r/min | 휠 헤드 회전 각도: | 1670 r/min |
| <i>Max.</i> <b>최대</b> <i>travel</i> <b>여행하다</b>: | 205mm | 총 중량: | 3(500)，3.2(750) t |
| 강조하다 |
MW1420 원통형 그라인더 기계,205mm 원통형 그라인더 기계,ISO 범용 원통형 그라인더 |
||
제품 설명

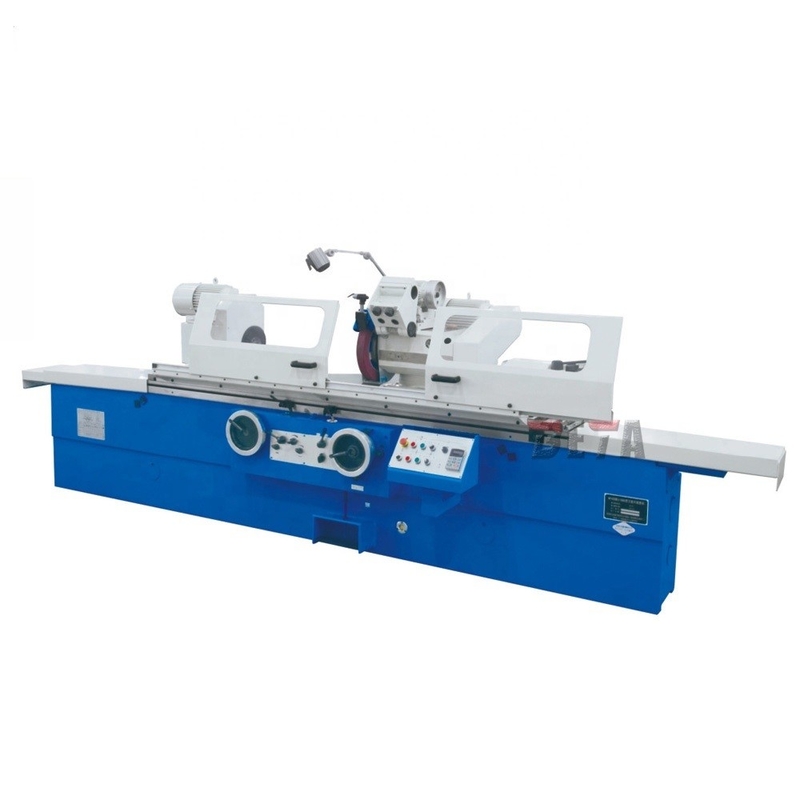

M14 시리즈 MW1420 범용 원통형 연삭기
제품 특징
1. M14 시리즈 유형 범용 원통형 연삭기는 실린더 및 테이퍼 공작물의 회전 공작물의 외부 또는 내부 표면 연삭에 사용됩니다.
2. 작업대의 길이 방향 운동은 유압 또는 핸드 휠에 의해 구동됩니다.
작업대는 테이퍼 연삭에 적합하도록 어느 정도 회전할 수 있습니다.
3. 휠 헤드 크로스 피드는 유압에 의해 구동되어 자동 주기적 공급 및 급속 공급을 실현합니다.핸드 휠을 통해 거칠고 미세한 이송도 가능합니다.
| 표준 액세서리 | 옵션 액세서리 | ||
| 냉각수 탱크 | 레벨링 패드 다리미 | 휠 밸런싱 스탠드 | 클로즈드 센터 레스트 |
| 외부 원형 드레서 | 작업등 | 자기 분리기 | 엔드 페이스 휠 드레서 |
| 그라인딩 휠 척 및 취급 도구 |
오픈 센터 프레임 | 자기 분리기 벨트 필터 |
반경 휠 드레서 |
| 오픈 센터 프레임 표준 | 센터 | 그라인딩 센터 장치 | |
| 밸런스 샤프트 | 내부 원형 연마재(M14 시리즈만 해당) | ||
주요 기술적인 모수
| 안건 | 단위 | MW1420 | |
| 중심 간 거리 | mm | 500,750 | |
| 중심 높이 | mm | 135 | |
| 직경접지(외경) | mm | 8-200 | |
| 직경지상(ID) | mm | 25-100 | |
| 최대길이 접지(OD) | mm | 500,750 | |
| 최대길이 접지(ID) | mm | 125 | |
| 최대공작물의 무게 | 킬로그램 | 100 | |
| 회전 각도 | ° | +90° | |
| 센터 테이퍼 | 산 | 4 | |
| 스핀들 속도 | r/min | 50HZ:25~380 무단 | |
| 회전 각도 | r/min | 1670 | |
| 휠헤드 빠른 이동 | mm | 50 | |
| 최대여행하다 | mm | 205 | |
| 회전 각도 | ° | -30° | |
| 핸드 피드 당. | 신부님 | 러프 2/마감 0.5 | |
| 핸드 피드 당. | 그라 | 거친 :0.01 마무리 :0.0025 | |
| 휠 크기(ODxWxID) | mm | 400x50x203 | |
| 주변 속도 | m/s | 35 | |
| 스핀들 속도 | r/min | 10000/15000 | |
| 휠 사이즈 | mm | 최대:50x25x13분:17x20x6 | |
| 핸드 피드 당. | 신부님 | 6 | |
| 최대테이블의 회전 각도 | 콕와이즈 | ° | 3° |
| 시계 반대 방향 | ° | 9°(500),8°(750) | |
| 테이블의 종방향 속도 범위 | m/min | 0.1-4 | |
| 센터 테이퍼 | 산 | 4 | |
| 깃펜 여행 | mm | 30 | |
| 휠헤드 모터 동력 | kW | 4 | |
| 내부 연삭 | kW | 1.1 | |
| 워크헤드 모터 동력 | kW | 1.1 | |
| 총 중량 | 티 | 3(500),3.2(750) | |
| 포장 치수 | 센티미터 | 235x203x205(500) 275x203x205(750) | |
제품 하이라이트
M14 시리즈 MW1420 범용 원통형 연삭기 제품 특징 1. M14 시리즈 유형 범용 원통형 연삭기는 실린더 및 테이퍼 공작물의 회전 공작물의 외부 또는 내부 표면 연삭에 사용됩니다. 2. 작업대의 길이 방향 운동은 유압 또는 핸드 휠에 의해 구동됩니다. 작업대는 테이퍼 연삭에 적합하도록 어느 정도 회전할 수 있습니다.3. 휠 헤드 크로스 피드는 유압에 의해 구동되어 자동 주기적 공급 및 급속 공급을 실현합니다.핸드 휠을 통해 거칠고 미세한 이송도 가능합니다. 표준 액세서리 옵션 액세서리 냉각수 탱크 레벨링 패드 다리미 휠 밸런싱 ...
