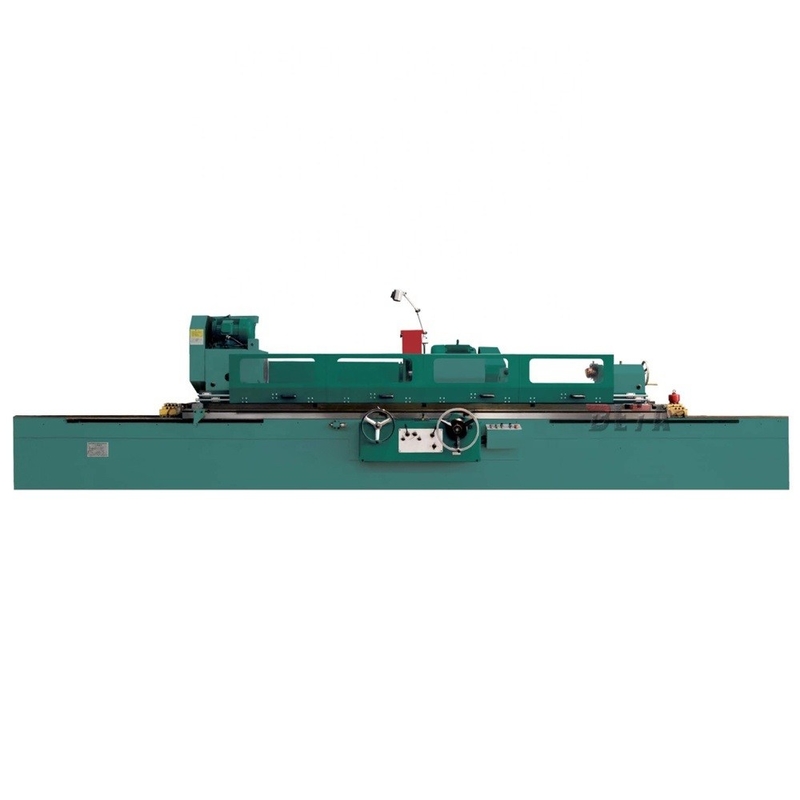

범용 원통 연삭기 고정밀 M1432B
제품 세부 정보
| 상품명: | M1432B 원통형 연삭기 | 중심 간 거리: | 1000/1500/2000/3000mm |
|---|---|---|---|
| 직경 접지: | 8-320mm | <i>Max.</i> <b>최대</b> <i>weight of work piece</i> <b>공작물의 무게</b>: | 150kg |
| 작업 헤드 스핀들 속도: | 50HZ: 25-220 무단 r/min | 휠 헤드 회전 각도: | 1670 r/min |
| <i>Max.</i> <b>최대</b> <i>travel</i> <b>여행하다</b>: | 246mm | 총 중량: | <i>5.3(1000).</i> <b>5.3(1000).</b> <i>6.1(1500)、7.9(2000)、9.9(3000)t</i> <b>6.1(1500), 7.9(2000), 9 |
| 강조하다 |
M1432B 원통형 연삭기,ISO 원통형 연삭기,고정밀 범용 연삭기 |
||
제품 설명
고정밀 M14 시리즈 M1432B 범용 원통형 연삭기
이 시리즈의 원통형 그라인더는 작동하기에 안전하고 신뢰할 수 있는 다양한 움직이는 부품과 함께 전기 및 유압 연동 메커니즘을 사용합니다.IT6-IT5 정밀 원통형 또는 원추형 회전 공작물 연삭에 적합합니다.단품 및 일괄 생산 작업장에 적합합니다.
구조적 특징
| 표준 액세서리 | 옵션 액세서리 | ||
| 냉각수 탱크 | 레벨링 패드 다리미 | 휠 밸런싱 스탠드 | 클로즈드 센터 레스트 |
| 외부 원형 드레서 | 작업등 | 자기 분리기 | 엔드 페이스 휠 드레서 |
| 그라인딩 휠 척 및 취급 도구 |
오픈 센터 프레임 | 자기 분리기 벨트 필터 |
반경 휠 드레서 |
| 오픈 센터 프레임 표준 | 센터 | 그라인딩 센터 장치 | |
| 밸런스 샤프트 | 내부 원형 연마재(M14 시리즈만 해당) | ||
주요 기술적인 모수
| 안건 | 단위 | M1432B | |
| 중심 간 거리 | mm | 1000, 1500, 2000, 3000 | |
| 중심 높이 | mm | 180 | |
| 직경접지(외경) | mm | 8-320 | |
| 직경지상(ID) | mm | 30-100 | |
| 최대길이 접지(OD) | mm | 1000, 1500, 2000년, 3000 | |
| 최대길이 접지(ID) | mm | 125 | |
| 최대공작물의 무게 | 킬로그램 | 150 | |
| 회전 각도 | ° | +90° | |
| 센터 테이퍼 | 산 | 4 | |
| 스핀들 속도 | r/min | 50HZ:25~220 무단 | |
| 회전 각도 | r/min | 1670 | |
| 휠헤드 빠른 이동 | mm | 50 | |
| 최대여행하다 | mm | 246 | |
| 회전 각도 | ° | -30° | |
| 손 먹이 당. | 신부님 | 러프 2/마감 0.5 | |
| 손 먹이 당. | 그라 | 거친 :0.01 마무리 :0.0025 | |
| 휠 크기(ODxWxID) | mm | 400x50x203(1000,1500) 500x50x203 (2000,3000) |
|
| 주변 속도 | m/s | 35 | |
| 스핀들 속도 | r/min | 10000/15000 | |
| 휠 사이즈 | mm | 최대:50x25x13분:17x20x6 | |
| 핸드 피드 당. | 신부님 | 6 | |
| 최대테이블의 회전 각도 | 콕와이즈 | ° | 3° |
| 시계 반대 방향 | ° | 7°(1000),6°(1500) 5°(2000),3°(3000) |
|
| 테이블의 종방향 속도 범위 | m/min | 0.1-4 | |
| 센터 테이퍼 | 산 | 4 | |
| 깃펜 여행 | mm | 30 | |
| 휠헤드 모터 동력 | kW | 5.5(1000,1500),7.5(2000년),3000) | |
| 내부 연삭 | kW | 1.1 | |
| 워크헤드 모터 동력 | kW | 1.5 | |
| 총 중량 | 티 | 5.3(1000).6.1(1500) 7.9(2000),9.9(3000) |
|
| 포장 치수 | 센티미터 | 326 x 200 x 205(1000) 426 x 200 x 205(1500) 540 x 200 x 205(2000) 739 x 200 x 205(3000) |
|
회사 소개
우리 회사는 중국에서 가장 큰 항구이자 경제 중심지인 상하이에 위치하고 있습니다.우리는 CNC 선반, 수직 머시닝 센터, 수평 머시닝 센터, 갠트리 머시닝 센터, 5축 머시닝 센터, 턴-밀링 머시닝 센터 및 다양한 고품질 CNC 기계를 전문으로 합니다.
우리는 우리 자신의 공장과 제품의 브랜드 "HD Tech"가 있습니다."HD Tech"브랜드의 공작 기계는 매우 경제적 인 가격과 우수한 품질을 가지고 있습니다.우리는 또한 중국에서 최고의 기술과 고품질을 가진 공작 기계를 해외에 판매하는 임무를 수행합니다.우리는 중국에서 가장 유명하고 가장 큰 기계 공구 공장인 SYMG 그룹, SMTCL 그룹 및 DMTG 그룹 등의 주요 에이전트입니다.
제품 하이라이트
고정밀 M14 시리즈 M1432B 범용 원통형 연삭기 이 시리즈의 원통형 그라인더는 작동하기에 안전하고 신뢰할 수 있는 다양한 움직이는 부품과 함께 전기 및 유압 연동 메커니즘을 사용합니다.IT6-IT5 정밀 원통형 또는 원추형 회전 공작물 연삭에 적합합니다.단품 및 일괄 생산 작업장에 적합합니다. 구조적 특징 휠 헤드의 수평 이송은 유압에 의해 구동되어 마이크로 자동 주기적 이송과 빠른 전진 및 후퇴를 실현합니다. 또한 수동으로 거친 미세 이송을 수행할 수 있습니다. M1350, M1450, M1363 시리즈 테이블 및 휠 헤드 ...
