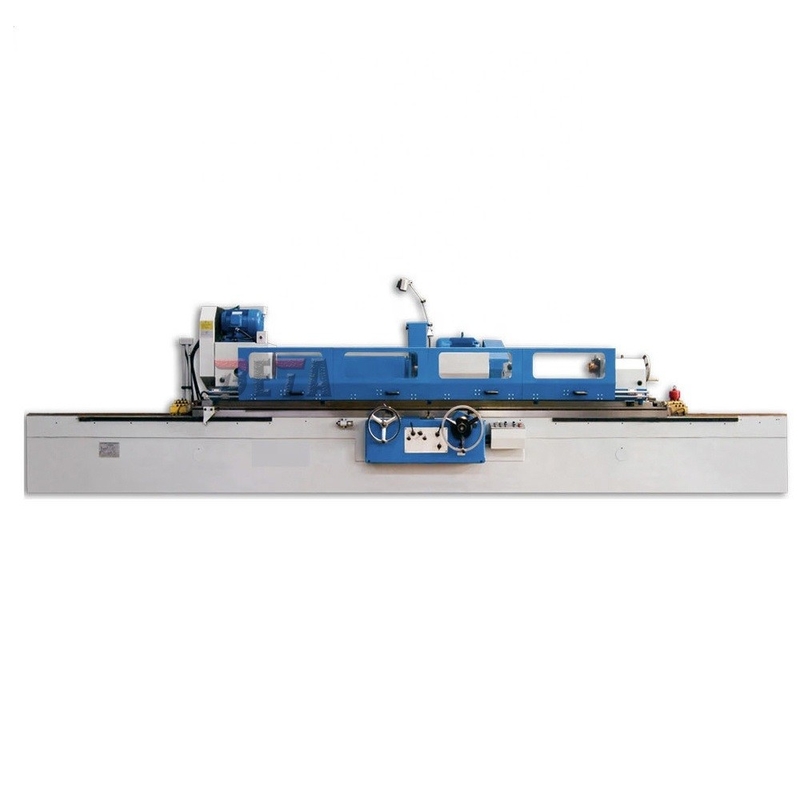

M1463 범용 원통형 연삭기 450mm 여행용 금속 연삭기
제품 세부 정보
| 상품명: | M1463 원통형 연삭기 | 중심 간 거리: | 2000/3000/4000/5000mm |
|---|---|---|---|
| 직경 접지: | 30-630mm | <i>Max.</i> <b>최대</b> <i>weight of work piece</i> <b>공작물의 무게</b>: | 3000kg |
| 작업 헤드 스핀들 속도: | 50HZ: 14-140 무단 r/min | 휠 헤드 회전 각도: | 1100/550 r/min |
| <i>Max.</i> <b>최대</b> <i>travel</i> <b>여행하다</b>: | 450mm | 총 중량: | <i>18(2000).</i> <b>18(2000).</b> <i>19(3000)、24(4000)、26(5000)t</i> <b>19(3000), 24(4000), 26(5000) |
| 강조하다 |
범용 원통형 연삭기,M1463 원통형 연삭기,450mm 여행용 금속 연삭기 |
||
제품 설명
M14 시리즈 M1463 범용 원통형 연삭기 금속 그라인더
이 시리즈의 원통형 그라인더는 작동하기에 안전하고 신뢰할 수 있는 다양한 움직이는 부품과 함께 전기 및 유압 연동 메커니즘을 사용합니다.IT6-IT5 정밀 원통형 또는 원추형 회전 공작물 연삭에 적합합니다.단품 및 일괄 생산 작업장에 적합합니다.
구조적 특징
| 표준 액세서리 | 옵션 액세서리 | ||
| 냉각수 탱크 | 레벨링 패드 다리미 | 휠 밸런싱 스탠드 | 클로즈드 센터 레스트 |
| 외부 원형 드레서 | 작업등 | 자기 분리기 | 엔드 페이스 휠 드레서 |
| 그라인딩 휠 척 및 취급 도구 |
오픈 센터 프레임 | 자기 분리기 벨트 필터 |
반경 휠 드레서 |
| 오픈 센터 프레임 표준 | 센터 | 그라인딩 센터 장치 | |
| 밸런스 샤프트 | 내부 원형 연마재(M14 시리즈만 해당) | ||
주요 기술적인 모수
| 안건 | 단위 | M1463 | |
| 중심 간 거리 | mm | 2000, 3000, 4000, 5000 | |
| 중심 높이 | mm | 370 | |
| 직경접지(외경) | mm | 30-630 | |
| 직경지상(ID) | mm | 30-250 | |
| 최대길이 접지(OD) | mm | 2000년, 3000, 4000, 5000 | |
| 최대길이 접지(ID) | mm | 320 | |
| 최대공작물의 무게 | 킬로그램 | 3000 | |
| 회전 각도 | ° | +90° | |
| 센터 테이퍼 | 산 | 미터법 80 # | |
| 스핀들 속도 | r/min | 50HZ: 14~140 무단 | |
| 회전 각도 | r/min | 1100/550 | |
| 휠헤드 빠른 이동 | mm | 100 | |
| 최대여행하다 | mm | 450 | |
| 회전 각도 | ° | -30° | |
| 핸드 피드 당. | 신부님 | 러프 4/마감 0.5 | |
| 핸드 피드 당. | 그라 | 거친 :0.02 마무리 :0.0025 | |
| 휠 크기(ODxWxID) | mm | 600x75x305 | |
| 주변 속도 | m/s | 35/17.5 | |
| 스핀들 속도 | r/min | 10000 | |
| 휠 사이즈 | mm | 최대:175x32x32분:30x25x10 | |
| 핸드 피드 당. | 신부님 | 5 | |
| 최대테이블의 회전 각도 | 콕와이즈 | ° | 2°(2000),1 ° (3000,4000,5000) |
| 시계 반대 방향 | ° | 4°(2000),3°(3000) 2.5°(4000),1.5°(5000) |
|
| 테이블의 종방향 속도 범위 | m/min | 0.1-2.5 | |
| 센터 테이퍼 | 산 | 미터법 80 # | |
| 깃펜 여행 | mm | 70 | |
| 휠헤드 모터 동력 | kW | 7/11 | |
| 내부 연삭 | kW | 1.5 | |
| 워크헤드 모터 동력 | kW | 15 | |
| 총 중량 | 티 | 18(2000),19(3000) 24(4000),26(5000) |
|
| 포장 치수 | 센티미터 | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
|
제품 하이라이트
M14 시리즈 M1463 범용 원통형 연삭기 금속 그라인더 이 시리즈의 원통형 그라인더는 작동하기에 안전하고 신뢰할 수 있는 다양한 움직이는 부품과 함께 전기 및 유압 연동 메커니즘을 사용합니다.IT6-IT5 정밀 원통형 또는 원추형 회전 공작물 연삭에 적합합니다.단품 및 일괄 생산 작업장에 적합합니다. 구조적 특징 휠 헤드의 수평 이송은 유압에 의해 구동되어 마이크로 자동 주기적 이송과 빠른 전진 및 후퇴를 실현합니다. 또한 수동으로 거친 미세 이송을 수행할 수 있습니다. M1350, M1450, M1363 시리즈 테이블 및 휠 ...
