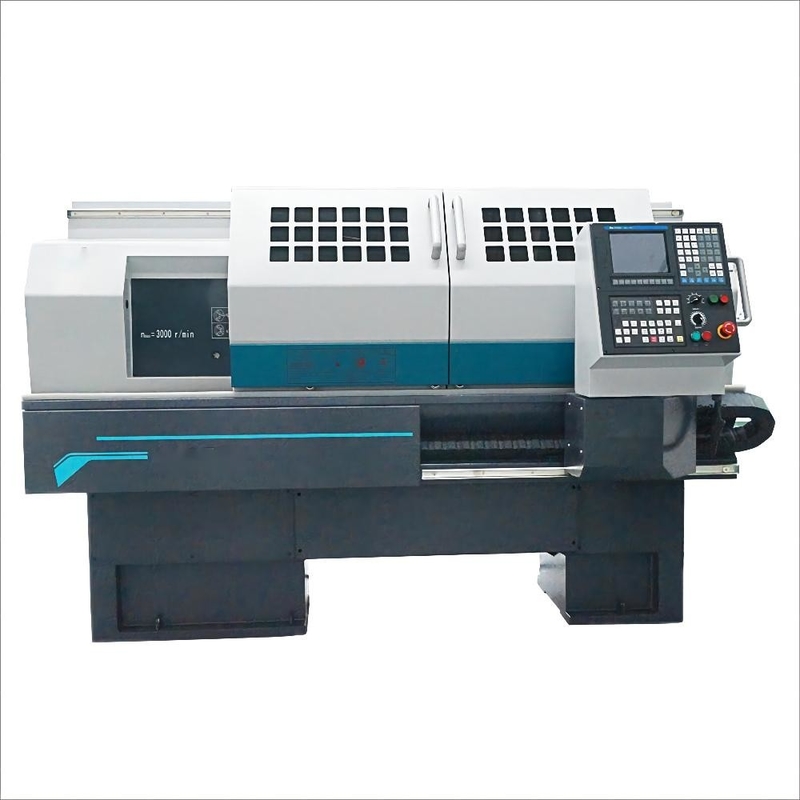

수평 CNC 금속 선반 CKA6150 범용 터닝 머신
제품 세부 정보
| 이름: | CKA6150 플랫 베드 CNC 선반 | 맥스. 베드 에 스윙지름: | Ø500mm |
|---|---|---|---|
| 크로스슬라이드 에 Max.swing 지름: | Ø280mm | 맥스. 제조 공정에 있는 제품 길이: | 750/1000/1500/2000 밀리미터 |
| 맥스. 절단 길이: | 680/930/1430/1930 밀리미터 | 스핀들 모터 동력: | 7.5/11Kw |
| 주축 구경: | Ø82mm | 연장 코의 타입: | D8 |
| 주축 속도 범위: | 7-2200 (3 범위 설명서) | X/Z 주축의 빨리감기: | 4/8m/min(750-1500)、4/6m/min(2000) |
| 강조하다 |
수평 CNC 금속 터닝 선반,CKA6150 CNC 금속 터닝 선반,수평 범용 터닝 머신 |
||
제품 설명
CKA 시리즈 CKA6150 범용 플랫 베드 CNC 선반 금속 터닝 선반
제품 프레젠테이션
*이 시리즈의 제품은 수평 평면 침대 구조, 침대, 스핀들 주축대, 침대 안장, 침대 다리 및 기타 기본을 채택합니다.
수지 모래 주조의 모든 샘플을 안장, 인공 노화 처리, 안정성이 좋습니다.
* 선반 침대 가이드 중간 주파수 담금질, 침대 안장 및 스케이트 보드 가이드 조인트 표면은 "스틱 모델"가공을 사용하여 움직이는 부품이 추적 공급을 실현하고 기어가는 것을 방지할 수 있습니다.
* 스핀들 속도가 높고 속도 조절 범위가 넓으며 소음이 적습니다.
제품 구성
| 구성 | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| 가이드 방식 유형 | 박스 웨이 | ● | ● | ● | ● | ● | ● | ● |
| 주 구동 속도 변경 양식 | 수동 서보 모터 | ● | ● | ● | ● | 영형 | 영형 | 영형 |
| 자동 서보 모터 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 2배속 모터 | — | — | 영형 | 영형 | — | — | — | |
| 공통 모터 | — | — | — | — | 영형 | 영형 | 영형 | |
| 수동 인버터 구동 모터 | 영형 | 영형 | 영형 | 영형 | ● | ● | ● | |
| 자동 인버터 구동 모터 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 단일 스핀들 | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF(5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 지멘스 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| KND | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| HNC-808D | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| 미쓰비시 | 영형 | 영형 | — | — | — | — | — | |
| 척 | 수동 | ● | ● | ● | ● | ● | ● | ● |
| 국산 중공 유압척 | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| 국산 솔리드 유압척 | 영형 | 영형 | — | — | — | — | — | |
| 수입 중공 유압 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 수입 솔리드 유압 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 심압대 | 수동 심압대 | ● | ● | ● | ● | ● | ● | ● |
| 유압 심압대 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 도구 포스트 | 수직 4위치 | ● | ● | ● | ● | ● | ● | ● |
| 수평 6-포지션 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 수평 8위치 | — | — | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 냉각수 시스템 | 강제 공기 냉각 | ● | ● | ● | ● | — | — | — |
| 전기판넬용 열교환기 | 영형 | 영형 | 영형 | 영형 | ● | ● | ● | |
| 전기 열 제어 장치 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 다른 옵션 또는 기능 | 안정된 휴식 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 |
| 팔로워 휴식 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 4-죠 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 외부 핸드휠 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
●---표준O---선택 사항 —--해당 사항 없음
주요 사양
| 제품 모델 | 단위 | CKA6150 | CKA6166 | CKA6150i | |
| 최대침대 위의 스윙 직경 | mm | Ø500 | Ø660 | Ø500 | |
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø280 | Ø430 | Ø280 | |
| 최대공작물 길이 | mm | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| 최대절단 길이 | mm | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| 최대 회전 직경 | 수직 4위치 | mm | Ø500 | Ø560 | Ø500 |
| 수평 6위치 | mm | Ø400 | Ø400 | Ø400 | |
| 수평 8위치 | mm | Ø370 | Ø370 | Ø370 | |
| 스핀들 중심 높이 | mm | 250 | 330 | 250 | |
| 스핀들 모터 동력 | kW | 7.5/11 | 7.5/11 | 11/15 | |
| 스핀들 보어 | mm | Ø82 | |||
| 스핀들 보어의 테이퍼 | Ø90 1:20 | Ø90 1:20 | Ø100 1:20 | ||
| 스핀들 노즈 유형 | D8 | D8 | ㅏ2-8 | ||
| 스핀들 속도 범위 | r/min | 7-2200 3레인지 매뉴얼 |
7-2200 3레인지 매뉴얼 |
30-3000 단일 스핀들 |
|
| Taistock 퀼 직경 | mm | Ø75 | |||
| 심압대 퀼 여행 | mm | 150 | |||
| 심압대 퀼 테이퍼 | 아니 5 MT | ||||
| X축의 Max.travel | mm | 280 | 305 | 280 | |
| Max.traveof Z축 | mm | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| X/Z 축의 급이송 | m/min | 4/8(750-1500) 2000년 4월 6일 |
4/8(750-1500) 2000년 4월 6일 |
4/8 | |
| 공구 자루 크기(수직 4위치) | mm | 25X25 | |||
| X/Z 축 위치 정확도 | mm | 0.018/0.021(750) 0.024(1000) 0.026(1500,2000) |
0.018/0.021(750) 0.024(1000) 0.026(1500,2000) |
0.018/0.021(750) 0.024(1000) |
|
| X/Z 축 반복 정확도 | mm | 0.006/0.008(750) 0.011(1000) 0.014(1500,2000) |
0.006/0.008(750) 0.011(1000) 0.014(1500,2000) |
0.006/0.008(750) 0.011(1000) |
|
| 기계 치수 (L*W*H) |
mm | 2580X1750X1620(750) 2830X1750X1620(1000) 3330X1750X1620(1500) 3830X1750X1620(2000) |
2580X1750X1620(750) 2830X1750X1620(1000) 3330X1750X1620(1500) 3830X1750X1620(2000) |
2580X1750X1620(750) 2830X1750X1620(1000) |
|
| 기계 무게 | 킬로그램 | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
제품 하이라이트
CKA 시리즈 CKA6150 범용 플랫 베드 CNC 선반 금속 터닝 선반 제품 프레젠테이션 *이 시리즈의 제품은 수평 평면 침대 구조, 침대, 스핀들 주축대, 침대 안장, 침대 다리 및 기타 기본을 채택합니다. 수지 모래 주조의 모든 샘플을 안장, 인공 노화 처리, 안정성이 좋습니다. * 선반 침대 가이드 중간 주파수 담금질, 침대 안장 및 스케이트 보드 가이드 조인트 표면은 "스틱 모델"가공을 사용하여 움직이는 부품이 추적 공급을 실현하고 기어가는 것을 방지할 수 있습니다. * 스핀들 속도가 높고 속도 조절 범위가 넓으며 소음이 ...
