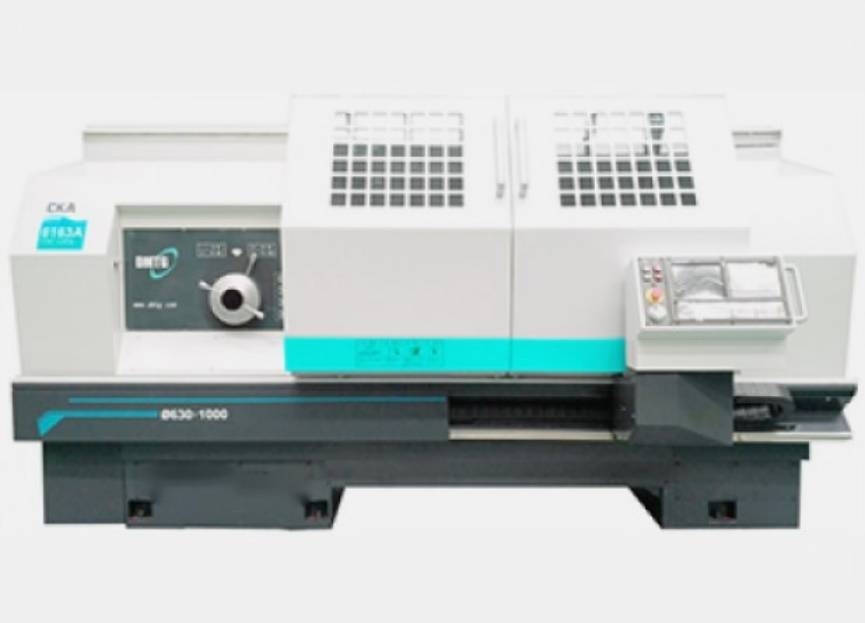

CKA6163A 플랫 베드 CNC 선반 10 - 1000r/min 범용 CNC 기계
제품 세부 정보
| 이름: | CKA6163A 플랫 베드 CNC 선반 | 맥스. 베드 에 스윙지름: | Ø630mm |
|---|---|---|---|
| 크로스슬라이드 에 Max.swing 지름: | Ø320mm | 맥스. 제조 공정에 있는 제품 길이: | 1000/1500/2000/3000/4000/5000 밀리미터 |
| 맥스. 절단 길이: | 795/1245/1845/2745/3785/4745 밀리미터 (수직 4 위치) 690/1140/1740/2640/3680/4640 밀리미터 (수평식 6/8 위치) | 스핀들 모터 동력: | 11 kw |
| 주축 구경: | Ø100mm | 연장 코의 타입: | C11 |
| 주축 속도 범위: | 10-1000r/min (인버터 구동 모터) (4 범위 설명서) | X/Z 주축의 빨리감기: | 4/7.5(1000、1500、2000)、4/4(3000)、4/3.5(4000、5000) |
| 강조하다 |
CKA6163A 플랫 베드 CNC 선반,1000r/min 플랫 베드 CNC 선반,CKA6163A 범용 CNC 기계 |
||
제품 설명
CKA 시리즈 CKA6163A 범용 플랫 베드 CNC 선반 가격 판매
제품 프레젠테이션
CKA 시리즈 CNC 선반은 FANUC, SIEMENS 및 기타 유명 회사의 CNC 시스템으로 설계되었습니다.머신은 다중 복제 사이클링의 형태로 작동할 수 있습니다.일반형으로 각종 스핀들 및 디스크 부품의 준정삭 및 정삭 가공에 사용할 수 있습니다.게다가, 내부 및 외부 철, 원추형 면, 헤드 면, 홈 가공, 모따기, 나사 보링 구멍, 리밍 구멍 및 축 대칭 모든 종류의 곡선.
제품 구성
| 구성 | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| 가이드 방식 유형 | 박스 웨이 | ● | ● | ● | ● | ● | ● | ● |
| 주 구동 속도 변경 양식 | 수동 서보 모터 | ● | ● | ● | ● | 영형 | 영형 | 영형 |
| 자동 서보 모터 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 2배속 모터 | — | — | 영형 | 영형 | — | — | — | |
| 공통 모터 | — | — | — | — | 영형 | 영형 | 영형 | |
| 수동 인버터 구동 모터 | 영형 | 영형 | 영형 | 영형 | ● | ● | ● | |
| 자동 인버터 구동 모터 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 단일 스핀들 | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF(5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 지멘스 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| KND | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| HNC-808D | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| 미쓰비시 | 영형 | 영형 | — | — | — | — | — | |
| 척 | 수동 | ● | ● | ● | ● | ● | ● | ● |
| 국산 중공 유압척 | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| 국산 솔리드 유압척 | 영형 | 영형 | — | — | — | — | — | |
| 수입 중공 유압 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 수입 솔리드 유압 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 심압대 | 수동 심압대 | ● | ● | ● | ● | ● | ● | ● |
| 유압 심압대 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 도구 포스트 | 수직 4위치 | ● | ● | ● | ● | ● | ● | ● |
| 수평 6-포지션 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 수평 8위치 | — | — | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 냉각수 시스템 | 강제 공기 냉각 | ● | ● | ● | ● | — | — | — |
| 전기판넬용 열교환기 | 영형 | 영형 | 영형 | 영형 | ● | ● | ● | |
| 전기 열 제어 장치 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 다른 옵션 또는 기능 | 안정된 휴식 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 |
| 팔로워 휴식 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 4-죠 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 외부 핸드휠 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
●---표준O---선택 사항 —--해당 사항 없음
주요 사양
| 제품 모델 | 단위 | CKA6163A | CKA6180A | CKA61100A | |
| 최대침대 위의 스윙 직경 | mm | Ø630 | Ø800 | Ø1000 | |
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø320 | Ø490 | Ø700 | |
| 최대공작물 길이 | mm | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| 최대절단 길이 | mm | 795/1245/1845/2745/3785/4745(세로 4위치) 690/1140/1740/2640/3680/4640(수평 6/8위치) |
795/1245(수직 4위치) 690/1140(수평 6/8위치) |
||
| 최대 회전 직경 | 수직 4위치 | mm | Ø630 | Ø800 | Ø800 |
| 수평 6위치 | mm | Ø620 | Ø620 | Ø620 | |
| 수평 8위치 | mm | Ø620 | Ø620 | Ø620 | |
| 스핀들 중심 높이 | mm | 315 | 400 | 515 | |
| 스핀들 모터 동력 | kW | 11 | |||
| 스핀들 보어 | mm | Ø100 | |||
| 스핀들 보어의 테이퍼 | Ø120 1:20 | ||||
| 스핀들 노즈 유형 | C11 | ||||
| 스핀들 속도 범위 | r/min | 10-1000(인버터 구동 모터) 4레인지 매뉴얼 |
|||
| Taistock 퀼 직경 | mm | Ø100 | |||
| 심압대 퀼 여행 | mm | 240 | |||
| 심압대 퀼 테이퍼 | 아니 6 MT | ||||
| X축의 Max.travel | mm | 320 | 400 | 400 | |
| Max.traveof Z축 | mm | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| X/Z 축의 급이송 | m/min | 4/7.5(1000,1500,2000),4/4(3000),4/3.5(4000,5000) | |||
| 공구 자루 크기(수직 4위치) | mm | 32X25 | |||
| X/Z 축 위치 정확도 | mm | 0.018/0.024(1000) 0.026(1500,2000) 0.030(3000,4000,5000) |
0.018/0.024(1000) 0.026(1500) |
||
| X/Z 축 반복 정확도 | mm | 0.006/0.011(1000) 0.014(1500,2000) -(2000 이상) |
0.006/0.011(1000) 0.014(1500) |
||
| 기계 치수 (L*W*H) |
mm | 3455X2020X1805(1000) 3905X2020X1805(1500) 4505X2020X1805(2000) 5405X2020X1805(3000) 6455X2020X1805(4000) 7535X2020X1805(5000) |
3455X2020X2000(1000) 3905X2020X2000(1500) |
||
| 기계 무게 | 킬로그램 | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
제품 하이라이트
