원래 장소:
중국
인증:
CE, ISO certification
모델 번호:
CKA6180A

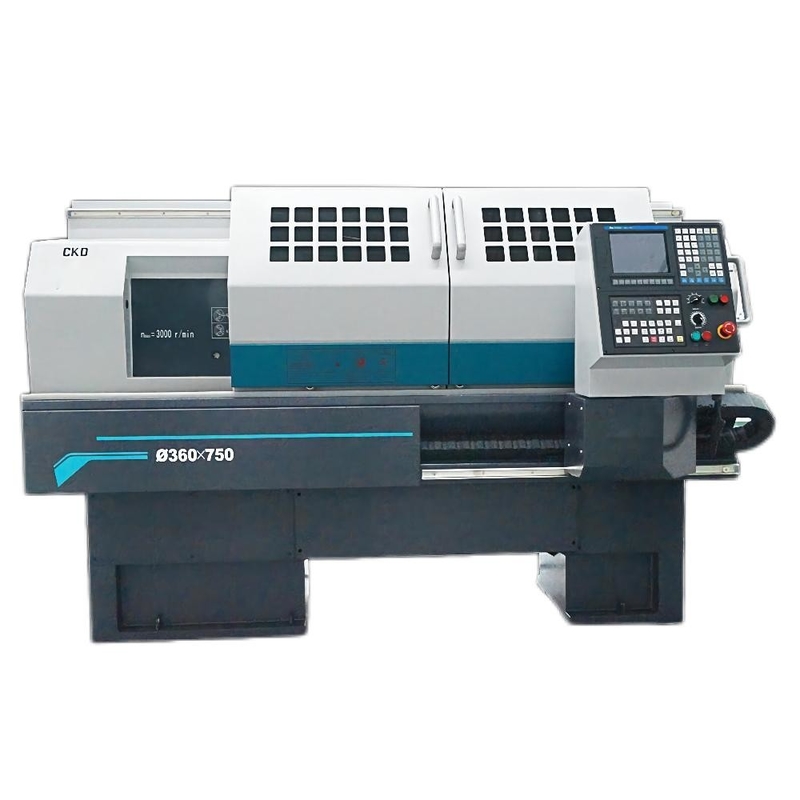

CKA6180A 시니어 정밀 고속 시리즈 플랫 베드 CNC 선반 직매
제품 설명
수직(Z), 수평(X) 2좌표 제어 CNC 수평 선반용 기계.내부 및 외부 원통형 표면, 원추형 표면, 원형 표면, 단면, 홈, 모따기 등의 가공을 완료하고 미터법 직선 나사, 끝 나사 및 영국 직선 나사 및 테이퍼 나사 및 기타 선삭을 돌릴 수 있습니다. .CKA6180A는 FANUC, Siemens, Dalian CNC 및 기타 유명 국내외 기업의 CNC 시스템을 사용하여 공작물을 반복 사이클 처리할 수 있습니다.제품의 다종, 중소형 생산에 적합하며 복잡하고 정밀한 부품이 우월함을 보여줄 수 있습니다.
주요 사양
| 제품 모델 | 단위 | CKA6163A | CKA6180A | CKA61100A | |
| 최대침대 위의 스윙 직경 | mm | Ø630 | Ø800 | Ø1000 | |
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø320 | Ø490 | Ø700 | |
| 최대공작물 길이 | mm | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| 최대절단 길이 | mm | 795/1245/1845/2745/3785/4745(세로 4위치) 690/1140/1740/2640/3680/4640(수평 6/8위치) |
795/1245(수직 4위치) 690/1140(수평 6/8위치) |
||
| 최대 회전 직경 | 수직 4위치 | mm | Ø630 | Ø800 | Ø800 |
| 수평 6위치 | mm | Ø620 | Ø620 | Ø620 | |
| 수평 8위치 | mm | Ø620 | Ø620 | Ø620 | |
| 스핀들 중심 높이 | mm | 315 | 400 | 515 | |
| 스핀들 모터 동력 | kW | 11 | |||
| 스핀들 보어 | mm | Ø100 | |||
| 스핀들 보어의 테이퍼 | Ø120 1:20 | ||||
| 스핀들 노즈 유형 | C11 | ||||
| 스핀들 속도 범위 | r/min | 10-1000(인버터 구동 모터) 4레인지 매뉴얼 |
|||
| Taistock 퀼 직경 | mm | Ø100 | |||
| 심압대 퀼 여행 | mm | 240 | |||
| 심압대 퀼 테이퍼 | 아니 6 MT | ||||
| X축의 Max.travel | mm | 320 | 400 | 400 | |
| Max.traveof Z축 | mm | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| X/Z 축의 급이송 | m/min | 4/7.5(1000,1500,2000),4/4(3000),4/3.5(4000,5000) | |||
| 공구 자루 크기(수직 4위치) | mm | 32X25 | |||
| X/Z 축 위치 정확도 | mm | 0.018/0.024(1000) 0.026(1500,2000) 0.030(3000,4000,5000) |
0.018/0.024(1000) 0.026(1500) |
||
| X/Z 축 반복 정확도 | mm | 0.006/0.011(1000) 0.014(1500,2000) -(2000 이상) |
0.006/0.011(1000) 0.014(1500) |
||
| 기계 치수 (L*W*H) |
mm | 3455X2020X1805(1000) 3905X2020X1805(1500) 4505X2020X1805(2000) 5405X2020X1805(3000) 6455X2020X1805(4000) 7535X2020X1805(5000) |
3455X2020X2000(1000) 3905X2020X2000(1500) |
||
| 기계 무게 | 킬로그램 | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
제품 구성
| 구성 | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| 가이드 방식 유형 | 박스 웨이 | ● | ● | ● | ● | ● | ● | ● |
| 주 구동 속도 변경 양식 | 수동 서보 모터 | ● | ● | ● | ● | 영형 | 영형 | 영형 |
| 자동 서보 모터 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 2배속 모터 | — | — | 영형 | 영형 | — | — | — | |
| 공통 모터 | — | — | — | — | 영형 | 영형 | 영형 | |
| 수동 인버터 구동 모터 | 영형 | 영형 | 영형 | 영형 | ● | ● | ● | |
| 자동 인버터 구동 모터 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 단일 스핀들 | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |

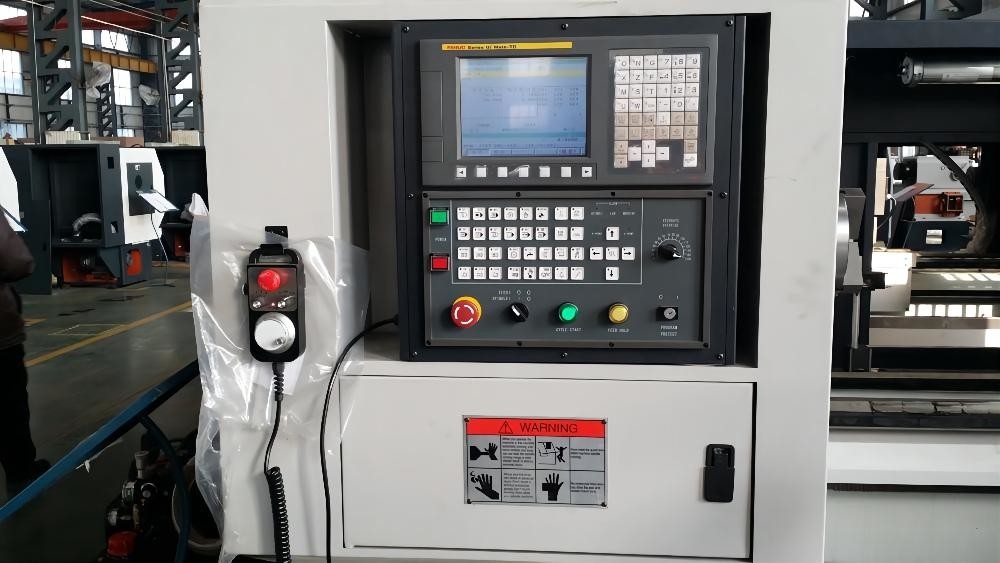

| CNC | FANUC 0i-TF(5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 지멘스 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| KND | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| HNC-808D | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| 미쓰비시 | 영형 | 영형 | — | — | — | — | — | |

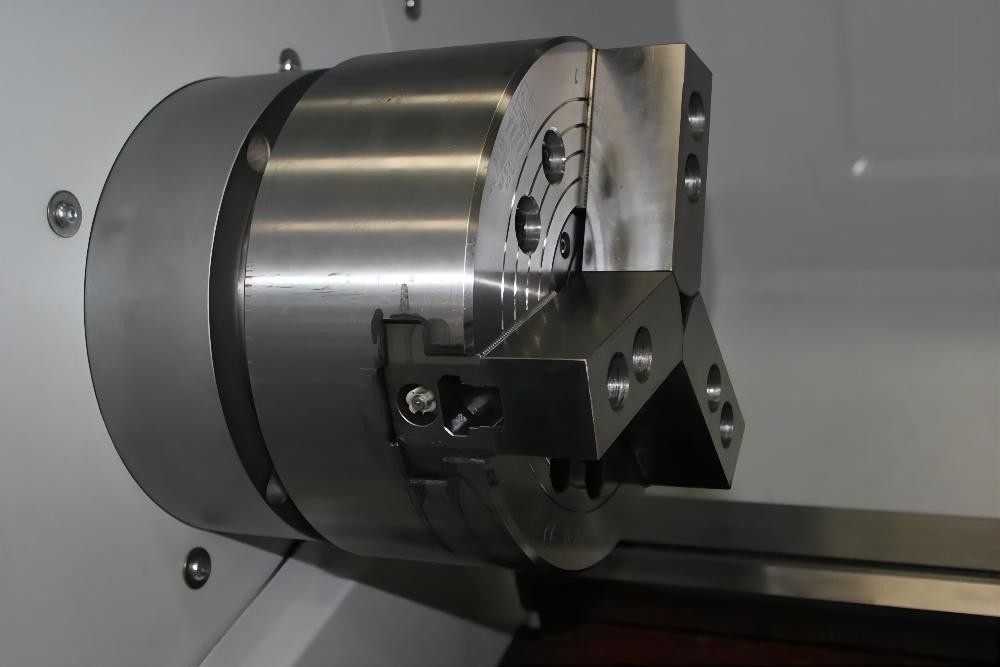

| 척 | 수동 | ● | ● | ● | ● | ● | ● | ● |
| 국산 중공 유압척 | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| 국산 솔리드 유압척 | 영형 | 영형 | — | — | — | — | — | |
| 수입 중공 유압 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 수입 솔리드 유압 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |

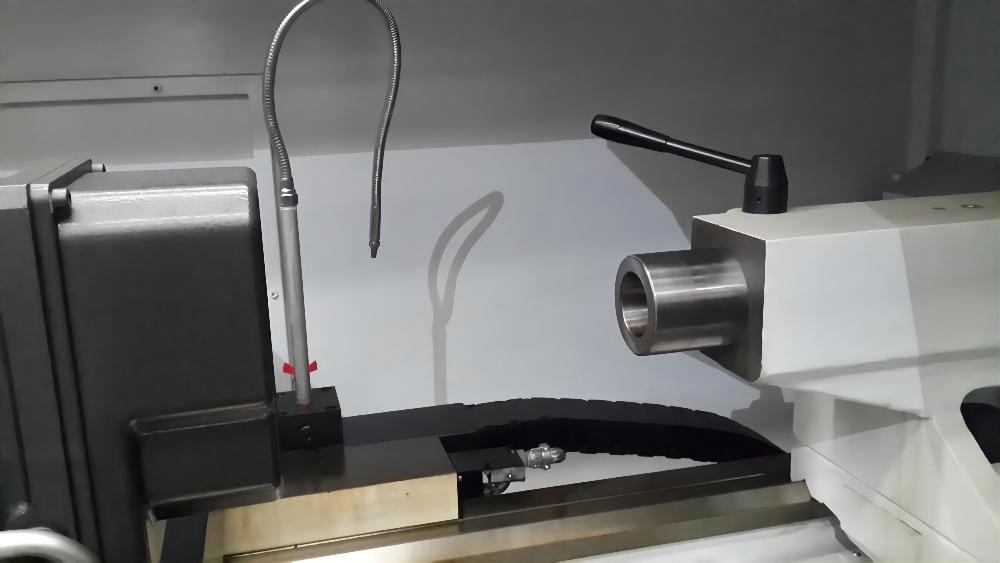

| 심압대 | 수동 심압대 | ● | ● | ● | ● | ● | ● | ● |
| 유압 심압대 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |

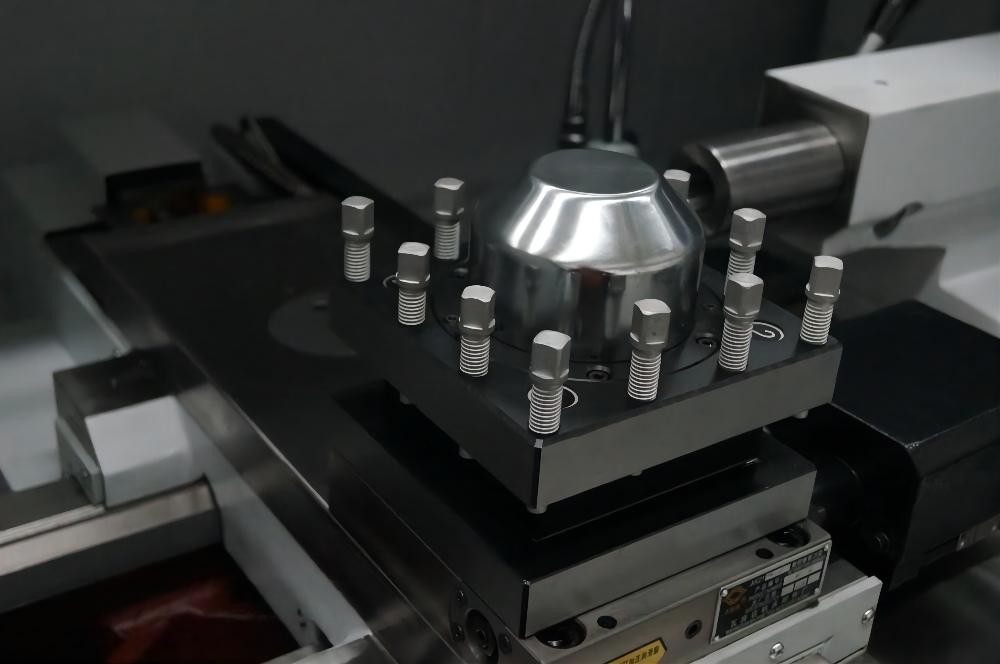

| 도구 포스트 | 수직 4위치 | ● | ● | ● | ● | ● | ● | ● |
| 수평 6-포지션 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 수평 8위치 | — | — | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 냉각수 시스템 | 강제 공기 냉각 | ● | ● | ● | ● | — | — | — |
| 전기판넬용 열교환기 | 영형 | 영형 | 영형 | 영형 | ● | ● | ● | |
| 전기 열 제어 장치 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 다른 옵션 또는 기능 | 안정된 휴식 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 |
| 팔로워 휴식 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 4-죠 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 외부 핸드휠 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
●---표준O---선택 사항 —--해당 사항 없음
가공 샘플
