CKA61100A 제어 플랫 베드 CNC 선반 수평 10 - 1000r/min
제품 세부 정보
| 이름: | CKA61100A 플랫 베드 CNC 선반 | <i>Max.</i> <b>최대</b> <i>swing diameter over bed</i> <b>침대 위의 스윙 직경</b>: | Ø1000mm |
|---|---|---|---|
| 크로스 슬라이드에 대한 최대 스윙 직경: | Ø700mm | <i>Max.</i> <b>최대</b> <i>workpiece length</i> <b>공작물 길이</b>: | 1000/1500mm |
| <i>Max.</i> <b>최대</b> <i>cutting length</i> <b>절단 길이</b>: | 795/1245mm(수직 4위치) 690/1140/mm(수평 6/8위치) | 스핀들 모터 동력: | 11KW |
| 스핀들 보어: | Ø100mm | 스핀들 노즈 유형: | C11 |
| 스핀들 속도 범위: | 10-1000r/min(인버터 구동 모터) (4단 수동) | 제어 시스템: | GSK/화낙/시멘스 |
| 강조하다 |
1000r/min 플랫 베드 CNC 선반,CKA61100A 플랫 베드 CNC 선반,수평 CNC 제어 플랫 베드 선반 |
||
제품 설명
비용 효율적인 CKA61100A 중국 수평 평판 CNC 선반
제품 프레젠테이션
CKA 시리즈 선반은 전면 및 후면 다리가 넓은 인기 있는 직각 평면 형상을 가지고 있습니다.베드는 G50의 담금질 경도로 고주파 표면 담금질 및 연삭을 거쳤습니다.헤드 박스 기어는 고주파 담금질 및 치아의 정밀 연삭을 거쳤으며 기어 정확도는 레벨 7에 도달 할 수 있습니다.
이 기계에서 처리되는 부품의 치수 정확도는 IT7 수준에 도달할 수 있으며 표면 거칠기는 1.6 수준에 도달할 수 있습니다.
주요 사양
| 제품 모델 | 단위 | CKA6163A | CKA6180A | CKA61100A | |
| 최대침대 위의 스윙 직경 | mm | Ø630 | Ø800 | Ø1000 | |
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø320 | Ø490 | Ø700 | |
| 최대공작물 길이 | mm | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| 최대절단 길이 | mm | 795/1245/1845/2745/3785/4745(세로 4위치) 690/1140/1740/2640/3680/4640(수평 6/8위치) |
795/1245(수직 4위치) 690/1140(수평 6/8위치) |
||
| 최대 회전 직경 | 수직 4위치 | mm | Ø630 | Ø800 | Ø800 |
| 수평 6위치 | mm | Ø620 | Ø620 | Ø620 | |
| 수평 8위치 | mm | Ø620 | Ø620 | Ø620 | |
| 스핀들 중심 높이 | mm | 315 | 400 | 515 | |
| 스핀들 모터 동력 | kW | 11 | |||
| 스핀들 보어 | mm | Ø100 | |||
| 스핀들 보어의 테이퍼 | Ø120 1:20 | ||||
| 스핀들 노즈 유형 | C11 | ||||
| 스핀들 속도 범위 | r/min | 10-1000(인버터 구동 모터) 4레인지 매뉴얼 |
|||
| Taistock 퀼 직경 | mm | Ø100 | |||
| 심압대 퀼 여행 | mm | 240 | |||
| 심압대 퀼 테이퍼 | 아니 6 MT | ||||
| X축의 Max.travel | mm | 320 | 400 | 400 | |
| Max.traveof Z축 | mm | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| X/Z 축의 급이송 | m/min | 4/7.5(1000,1500,2000),4/4(3000),4/3.5(4000,5000) | |||
| 공구 자루 크기(수직 4위치) | mm | 32X25 | |||
| X/Z 축 위치 정확도 | mm | 0.018/0.024(1000) 0.026(1500,2000) 0.030(3000,4000,5000) |
0.018/0.024(1000) 0.026(1500) |
||
| X/Z 축 반복 정확도 | mm | 0.006/0.011(1000) 0.014(1500,2000) -(2000 이상) |
0.006/0.011(1000) 0.014(1500) |
||
| 기계 치수 (L*W*H) |
mm | 3455X2020X1805(1000) 3905X2020X1805(1500) 4505X2020X1805(2000) 5405X2020X1805(3000) 6455X2020X1805(4000) 7535X2020X1805(5000) |
3455X2020X2000(1000) 3905X2020X2000(1500) |
||
| 기계 무게 | 킬로그램 | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/600 |
|
제품 구성
| 구성 | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| 가이드 방식 유형 | 박스 웨이 | ● | ● | ● | ● | ● | ● | ● |
| 주 구동 속도 변경 양식 | 수동 서보 모터 | ● | ● | ● | ● | 영형 | 영형 | 영형 |
| 자동 서보 모터 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 2배속 모터 | — | — | 영형 | 영형 | — | — | — | |
| 공통 모터 | — | — | — | — | 영형 | 영형 | 영형 | |
| 수동 인버터 구동 모터 | 영형 | 영형 | 영형 | 영형 | ● | ● | ● | |
| 자동 인버터 구동 모터 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 단일 스핀들 | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF(5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 지멘스 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| KND | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| HNC-808D | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| 미쓰비시 | 영형 | 영형 | — | — | — | — | — | |

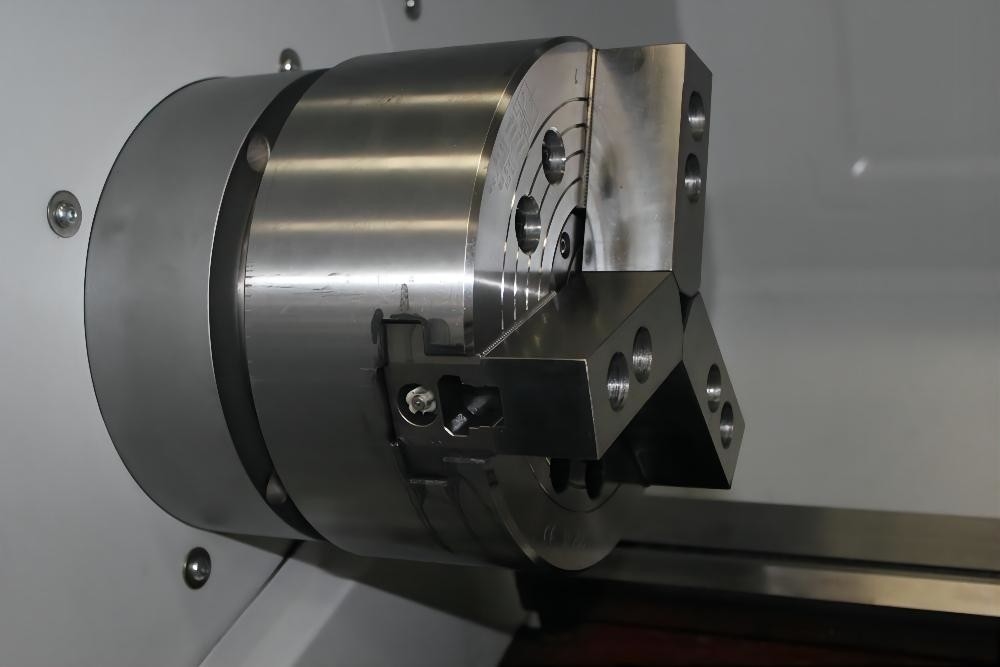

| 척 | 수동 | ● | ● | ● | ● | ● | ● | ● |
| 국산 중공 유압척 | 영형 | 영형 | 영형 | 영형 | — | — | — | |
| 국산 솔리드 유압척 | 영형 | 영형 | — | — | — | — | — | |
| 수입 중공 유압 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 수입 솔리드 유압 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 심압대 | 수동 심압대 | ● | ● | ● | ● | ● | ● | ● |
| 유압 심압대 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |

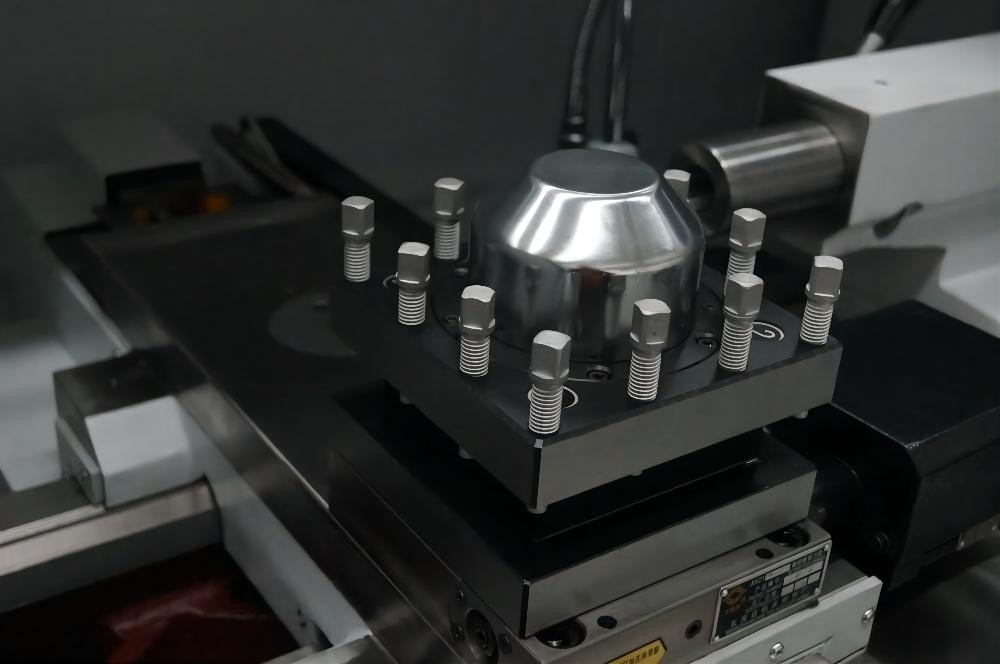

| 도구 포스트 | 수직 4위치 | ● | ● | ● | ● | ● | ● | ● |
| 수평 6포지션 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 수평 8위치 | — | — | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 냉각수 시스템 | 강제 공기 냉각 | ● | ● | ● | ● | — | — | — |
| 전기판넬용 열교환기 | 영형 | 영형 | 영형 | 영형 | ● | ● | ● | |
| 전기 열 제어 장치 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 다른 옵션 또는 기능 | 안정된 휴식 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 |
| 팔로워 휴식 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 4-죠 척 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
| 외부 핸드휠 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | 영형 | |
●---표준O---선택 사항 —--해당 사항 없음
포장 및 배송
자주하는 질문
1: 가장 적합한 기계를 어떻게 선택할 수 있습니까?
A: 귀하의 사양을 알려주십시오(또는 공작물 도면을 저희에게 보내주십시오), 우리는 귀하를 위한 최상의 모델을 선택할 수 있거나 정확한 모델을 선택할 수 있습니다.당신은 또한 저희에게 제품 그림을 보낼 수 있습니다, 우리는 당신을 위해 가장 적당한 기계를 선택할 것입니다.
2: 귀사의 주요 제품은 무엇입니까?
A: 우리는 CNC 선반 기계, CNC 밀링 머신, 수직 머시닝 센터, 선반 기계, 드릴링 머신, 방사형 드릴링 머신, 밴드 톱 머신, 셰이퍼 머신 등을 전문화했습니다.
3: 배달 시간은 얼마나 걸립니까?
표준 기계의 경우 약 30-50일이 소요되며 비표준 기계 및 고객의 사양 요구 사항에 따른 맞춤형 기계의 경우 시간이 조금 더 걸립니다.
4. 당신의 무역 조건은 무엇입니까?
A : FOB, CFR 및 CIF 모두 허용됩니다.
5: 지불 조건은 무엇입니까?
A: T/T, 주문 시 30% 초기 지불, 선적 전에 70% 잔액 지불;보자마자 돌이킬 수 없는 LC.
6. MOQ는 무엇입니까?
A: 1 세트 .
