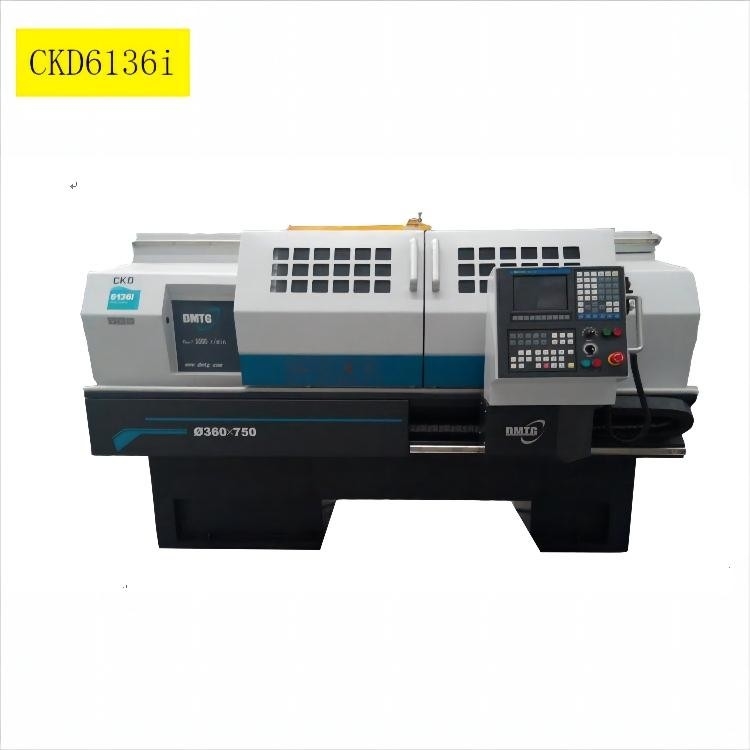

수평한 편평한 침대 CNC 선반은 CKD6136i 20 - 3000r/Min 스핀들 속도를 기계로 가공합니다
제품 세부 정보
| 제품명: | CKD6136i 플랫 베드 CNC 선반 | 맥스. 베드 에 스윙지름: | Ø360mm |
|---|---|---|---|
| 크로스 슬라이드의 최대 스윙 직경: | Ø180mm | 맥스. 제조 공정에 있는 제품 길이: | 750/1000mm |
| 최대 절단 길이: | 580/830mm | 스핀들 모터 동력: | 5.5(서보모터) |
| 스핀들 보어: | Ø52mm | 척 크기: | Ø205mm |
| 연장 코의 타입: | A2-6 | 주축 속도 범위: | 20-3000r/분 |
| 강조하다 |
수평한 CNC 선반 기계,3000r/Min CNC 선반 기계,수평한 편평한 침대 CNC 선반 기계 |
||
제품 설명
중국 CKD6136i 플랫 베드 CNC 선반으로부터의 넓게 사용된 뛰어난 품질
기계 특징과 주요한 기술적 인디케이터
1) 기계 공구는 전통적 수평 선반 설계를 채택합니다. 전체적인 설계는 좋은 밀폐를 가지고 있고, 안전 기준을 충족합니다. 베드와 다리와 같은 주요 기본 부품은 모두 수지 모래로 던져집니다, 인위적으로 시효 처리와 전체 기계의 안정이 뛰어납니다.
2) 기계 공구의 경도이고 옆 모션 축은 펄스 인코더 위치 검출과 피드백으로 서보 모터, 정밀볼 나사 대우, 고강도 정밀 혼합 베어링 드라이브와 반-폐쇄형 루프 제어 시스템에 의해 가동됩니다.
3) 방추 속도는 높고 변하기 쉬운 주파수 속도 조절 범위가 선택될 수 있고 전체 기계의 소음이 낮습니다.
4) 축의 관통 홀의 지름은 크고, 바를 합격하기 위한 능력이 강하고, 적용범위가 넓습니다.
5) 효과적으로 기계 공구의 동특성 응답 특성과 스크루 가이드 레일의 서비스 수명을 향상시킬 수 있는 볼 스크류와 가이드 레일 접속면의 강제적 자동 윤활을 위한 집중화된 윤활유를 갖춥니다.
6) 절삭 공구대를 높이지 않고 선택적 내부 스프레이 방식은 제조 공정에 있는 제품의 표면 품질을 향상시키는 것에게 더 도움이 되고 냉각제를 스플래싱에서 막습니다.
7) 기계 공구의 표준 구성은 국내 유명한 브랜드 수직 4 단계 작은 탑을 채택합니다. 특별 구성은 6개 스테이션과 같은 수평선상 작은 탑을 선택할 수 있습니다 ;
제품구성
| 제품 모델 | 유닛 | CKD6136i | CKD6140i | CKD6150A | |
| 맥스. 베드 에 스윙지름 | 밀리미터 | Ø360 | Ø400 | Ø500 | |
| 크로스슬라이드 에 Max.swing 지름 | 밀리미터 | Ø180 | Ø200 | Ø280 | |
| 맥스. 제조 공정에 있는 제품 길이 | 밀리미터 | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| 맥스. 절단 길이 | 밀리미터 | 580/830 | 580/830 | 680/930/1430/1930 | |
| Max.turning 지름 | 수직 4 위치 | 밀리미터 | Ø360 | Ø400 | Ø500 |
| 수평식 6 위치 | 밀리미터 | Ø300 | Ø300 | Ø400 | |
| 가늘고 긴 중심 높이 | 밀리미터 | 186 | 200 | 250 | |
| 스핀들 모터 동력 | kW | 5.5 (서보 모터) | 5.5 (서보 모터) | 7.5/11 (서보 모터) | |
| 주축 구경 | 밀리미터 | Ø52 | Ø52 | Ø82 | |
| 척 사이즈 | 밀리미터 | Ø205 | Ø205 | Ø250 | |
| 주축 구경의 테이프녹화자 | No.6 MT | No.6 MT | Ø90 1:20 | ||
| 연장 코의 타입 | A2-6 | A2-6 | C8 | ||
| 주축 속도 범위 | 분 Ｒ / | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| 다스탁 깃촉 지름 | 밀리미터 | Ø63 | Ø63 | Ø75 | |
| 심압대 깃촉 교통 | 밀리미터 | 140 | 140 | 150 | |
| 심압대 깃촉 테이프녹화자 | No.4 MT | No.4 MT | No.5 MT | ||
| X-축의 Max.travel | 밀리미터 | 230 | 240 | 280 | |
| Max.travelof Z축 | 밀리미터 | 580/830 | 580/830 | 685/935/1435/1935 | |
| X/Z 주축의 빨리감기 | 분 Ｍ / | 4/6 | 4/6 | 4/8(750,1000,1500) 4/6(2000) |
|
| 공구 생크 사이즈 (수직 4 포지톤) | 밀리미터 | 20X20 | 20X20 | 25X25 | |
| 정확도를 배치하는 X/Z 주축 | 밀리미터 | 0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) 0.026(1500,2000) |
|
| X/Z 아시스리피트아빌리티 정확도 | 밀리미터 | 0.006/ 0.008(750) 0.011(1000) |
0.006/ 0.008(750) 0.011(1000) |
0.006/0.008(750) 0.011(1000) 0.014(1500,2000) |
|
| 기계 차원 (L*W*H) |
밀리미터 | 2300 X1480 Ｘ 1520(750) 2550 X1480 Ｘ 1520(1000) |
2300 X1480 Ｘ 1520(750) 2550 X1480 Ｘ 1520(1000) |
2580 X1750 Ｘ 1620(750) 2830 X1750 Ｘ 1620(1000) 3330 X1750 Ｘ 1620(1500) 3830 X1750 Ｘ 1620(2000) |
|
| 기계 하중 | 킬로그램 | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 ( 750) 2600 (1000) 2700 (1500) 2800(2000) |
|
우리의 서비스
프리세일즈 서비스
* 조사와 컨설팅 지원.
* 견본 검토 지원.
* 우리의 공장을 봅니다
애프터 서비스
* 방법 기계를 사용하는 방법을 훈련시키면서, 기계를 인스탈 훈련.
* 엔지니어들은 해외로 기계류를 서비스할 수 있습니다.
* 보증은 일년입니다, 우리가 이 기간 동안 무료로 일부 (품질 문제)을 제공할 것입니다.
