수평한 편평한 침대 CNC 선반 CKD6150A CNC Torno 선반 기계
제품 세부 정보
| 상품명: | CKD6150A 평판 CNC 선반 | <i>Max.</i> <b>최대</b> <i>swing diameter over bed</i> <b>침대 위의 스윙 직경</b>: | Ø500mm |
|---|---|---|---|
| 크로스 슬라이드에 대한 최대 스윙 직경: | Ø280mm | <i>Max.</i> <b>최대</b> <i>workpiece length</i> <b>공작물 길이</b>: | 750/1000/1500/2000mm |
| <i>Max.</i> <b>최대</b> <i>cutting length</i> <b>절단 길이</b>: | 680/930/1430/1930mm | 스핀들 모터 동력: | 7.5/11(서보모터) |
| 스핀들 보어: | Ø82mm | 척 사이즈: | Ø250mm |
| 스핀들 속도 범위: | 7-100/30-400/110-1600r/min | X/Z 축의 급이송: | 4/8(750,1000,1500) 4/6(2000)m/분 |
| 강조하다 |
수평 플랫 베드 CNC 선반,CKD6150A 플랫 베드 CNC 선반,CNC Torno 선반 기계 |
||
제품 설명

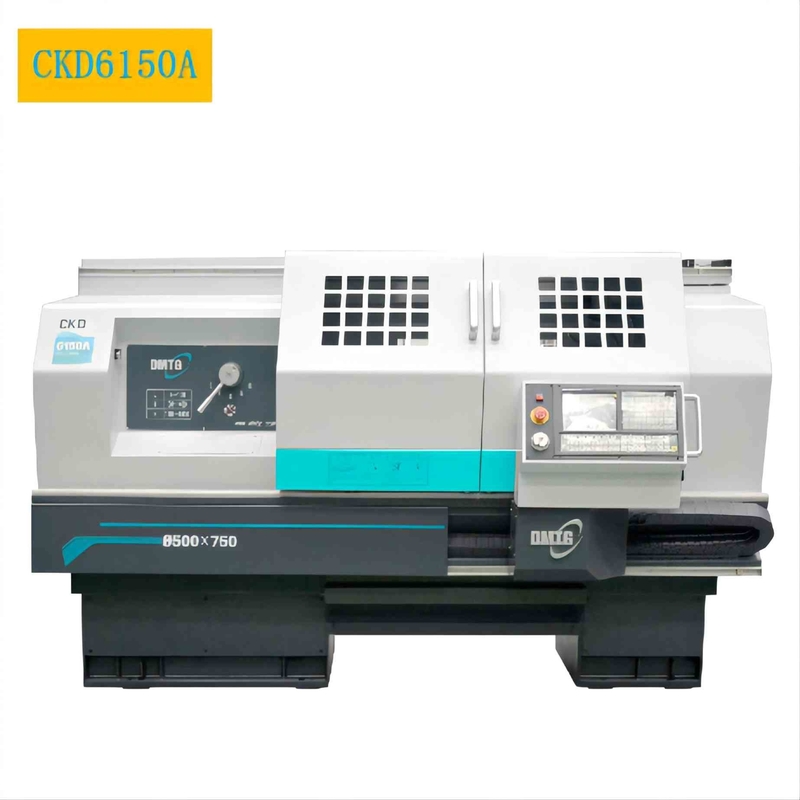

기계 공장 CKD6150A 수평 선반 플랫 베드 CNC 선반 CNC Torno
제품 프레젠테이션
CKD 시리즈 CNC 선반은 수직(Z) 및 수평(X) 좌표로 제어되는 CNC 수평 선반입니다.다양한 샤프트 및 디스크 부품의 내부 및 외부 원통형 표면, 원추형 표면, 호 표면, 단면, 홈 가공, 모따기 등의 절단 공정을 자동으로 완료할 수 있으며 미터법 직선 나사, 단면 나사 및 인치 직선을 수행할 수 있습니다. 스레드 및 테이퍼 스레드의 터닝.다품종, 중소 배치 제품의 생산에 적합하며, 특히 복잡하고 정밀한 부품에 우수성을 발휘할 수 있습니다.
| 표준 구성 | 선택적 구성 | ||

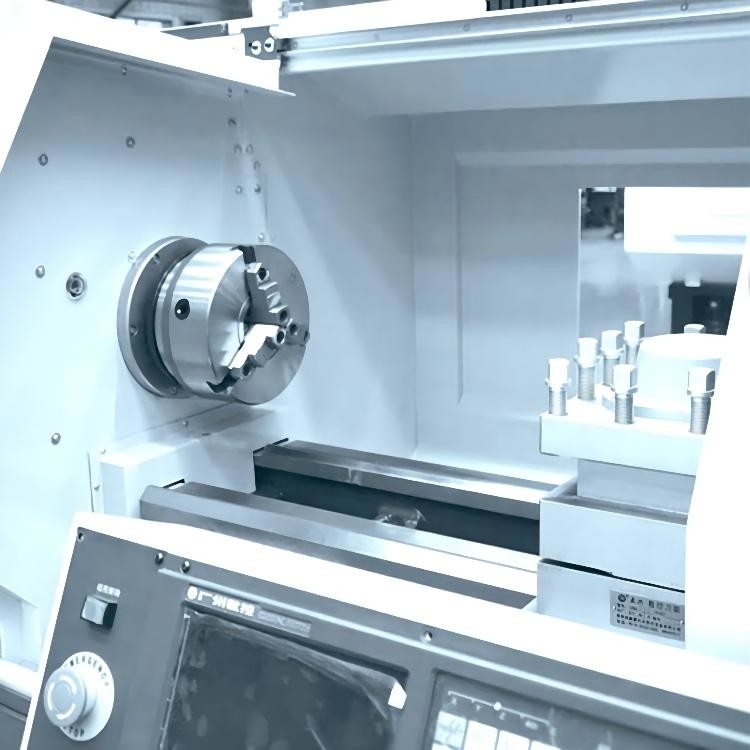

| 3-Jaw 수동 척 | 4-Jaw 수동 척 | ||

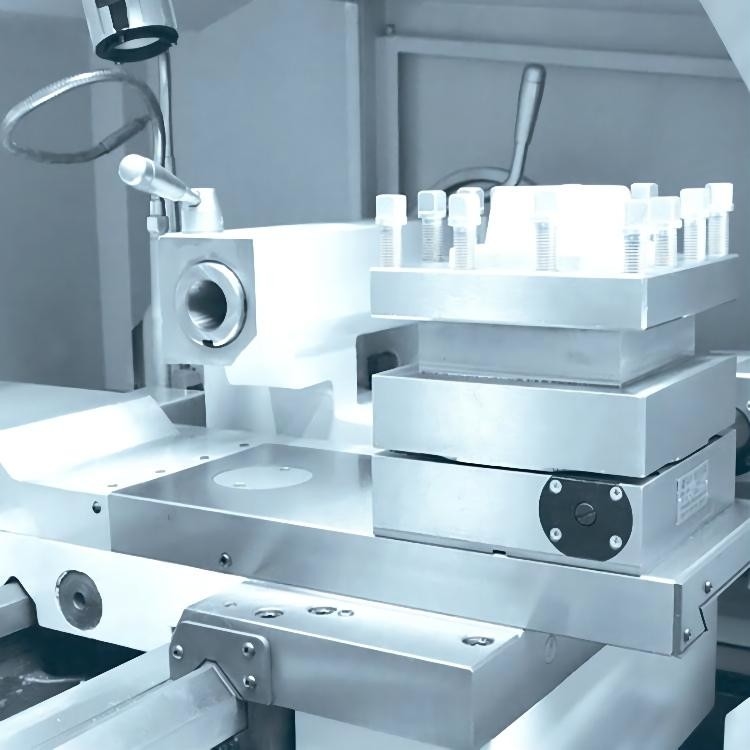

| 수직 4 스테이션 | 6 수평 도구 기둥 | ||
| 표준 툴킷 | 유압척 | ||
| 수동 심압대 | 유압 심압대 | ||

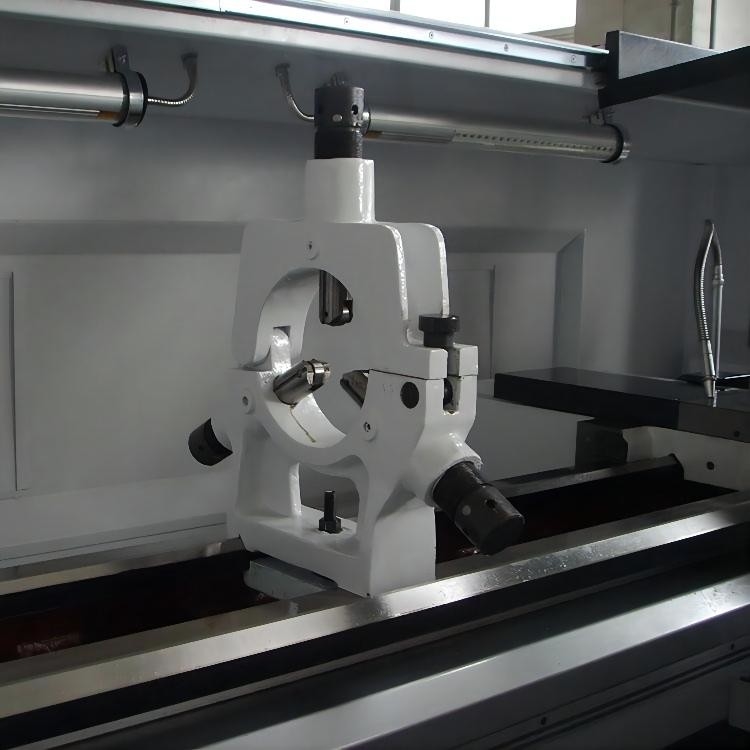

| 안정된 휴식 |
제품 구성
| 제품 모델 | 단위 | CKD6136i | CKD6140i | CKD6150A | |
| 최대침대 위의 스윙 직경 | mm | Ø360 | Ø400 | Ø500 | |
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø180 | Ø200 | Ø280 | |
| 최대공작물 길이 | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| 최대절단 길이 | mm | 580/830 | 580/830 | 680/930/1430/1930 | |
| 최대 회전 직경 | 수직 4위치 | mm | Ø360 | Ø400 | Ø500 |
| 수평 6위치 | mm | Ø300 | Ø300 | Ø400 | |
| 스핀들 중심 높이 | mm | 186 | 200 | 250 | |
| 스핀들 모터 동력 | kW | 5.5(서보모터) | 5.5(서보모터) | 7.5/11(서보모터) | |
| 스핀들 보어 | mm | Ø52 | Ø52 | Ø82 | |
| 척 크기 | mm | Ø205 | Ø205 | Ø250 | |
| 스핀들 보어의 테이퍼 | 6호 MT | 6호 MT | Ø90 1:20 | ||
| 스핀들 노즈 유형 | A2-6 | A2-6 | C8 | ||
| 스핀들 속도 범위 | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Taistock 퀼 직경 | mm | Ø63 | Ø63 | Ø75 | |
| 심압대 퀼 여행 | mm | 140 | 140 | 150 | |
| 심압대 퀼 테이퍼 | 4호 MT | 4호 MT | 5호 MT | ||
| X축의 Max.travel | mm | 230 | 240 | 280 | |
| Max.traveof Z축 | mm | 580/830 | 580/830 | 685/935/1435/1935 | |
| X/Z 축의 급이송 | m/min | 4/6 | 4/6 | 4/8(750,1000,1500) 2000년 4월 6일 |
|
| 공구 자루 크기(수직 4위치) | mm | 20X20 | 20X20 | 25X25 | |
| X/Z 축 위치 정확도 | mm | 0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) |
0.018/0.021(750) 0.024(1000) 0.026(1500,2000) |
|
| X/Z 축 반복 정확도 | mm | 0.006/ 0.008(750) 0.011(1000) |
0.006/ 0.008(750) 0.011(1000) |
0.006/0.008(750) 0.011(1000) 0.014(1500,2000) |
|
| 기계 치수 (L*W*H) |
mm | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| 기계 무게 | 킬로그램 | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
포장 및 배송
공작물 샘플
제품 하이라이트
기계 공장 CKD6150A 수평 선반 플랫 베드 CNC 선반 CNC Torno 제품 프레젠테이션 CKD 시리즈 CNC 선반은 수직(Z) 및 수평(X) 좌표로 제어되는 CNC 수평 선반입니다.다양한 샤프트 및 디스크 부품의 내부 및 외부 원통형 표면, 원추형 표면, 호 표면, 단면, 홈 가공, 모따기 등의 절단 공정을 자동으로 완료할 수 있으며 미터법 직선 나사, 단면 나사 및 인치 직선을 수행할 수 있습니다. 스레드 및 테이퍼 스레드의 터닝.다품종, 중소 배치 제품의 생산에 적합하며, 특히 복잡하고 정밀한 부품에 우수성을 발휘할 수 ...
