CDE-A Torno 수동 선반 기계 기존 CDE6166A CDE6266A
제품 세부 정보
| 상품명: | CDE6166A/CDE6266A 수평 선반 기계 | <i>Max.</i> <b>최대</b> <i>swing diameter over bed</i> <b>침대 위의 스윙 직경</b>: | Ø660mm |
|---|---|---|---|
| 크로스 슬라이드에 대한 최대 스윙 직경: | Ø430mm | 간격의 최대 스윙 직경: | —/Ø910mm |
| <i>Max.</i> <b>최대</b> <i>workpiece length</i> <b>공작물 길이</b>: | 750/1000/1500/2000/3000mm | <i>Max.</i> <b>최대</b> <i>cutting length</i> <b>절단 길이</b>: | 700/950/1450/1950/2950mm |
| 스핀들 보어: | Ø52mm(허용봉지름≤Ø50) | 스핀들 속도 범위: | 11-1400rpm(22단) |
| 스핀들 모터 동력: | 7.5kw/1440rpm(50HZ) 옵션: 5.5kw/1150rpm(60HZ) | 심압대 퀼의 직경: | Ø75mm |
| 강조하다 |
기존 수동 선반 기계,CDE-A 기존 선반 기계 |
||
제품 설명

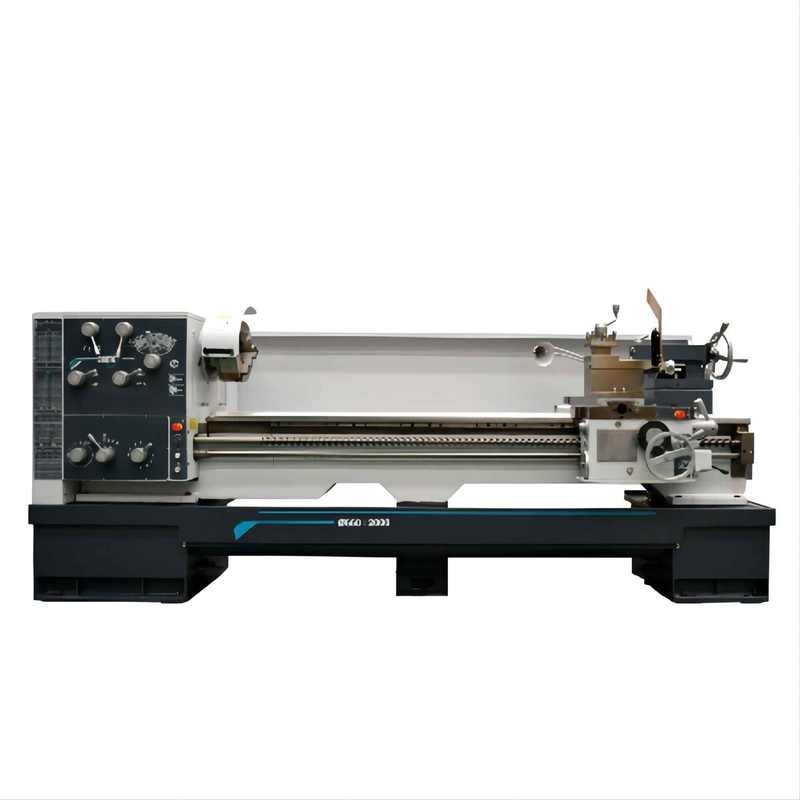

CDE-A 시리즈 CDE6166A/CDE6266A 공작 기계 Torno 기존 수동 선반 기계
주요 기능:
- CDE 시리즈 선반은 강철, 주철, 비금속 재료를 가공할 수 있습니다.
- 정밀도는 IT7 수준까지 도달할 수 있습니다.
- 표면 거칠기는 최대 1.6 등급이 될 수 있습니다.
- 침대는 고급 주철로 만들어졌으며,
- 가이드 방법은 슈퍼 오디오 주파수 담금질입니다.
주요 사용법:
- 그것은 내부 원, 외부 원 및 끝과 머리 표면, 테이퍼 표면을 가공할 수 있습니다.
- 갭 선반은 변형 부품을 처리할 수 있습니다.
- 기능에는 드릴링 및 리밍이 포함됩니다.
- 나사 절단: 미터법, 인치, 직경 피치, 모듈 나사;
제품 구성
| 제품 모델 | 단위 | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| 사양 | ||||||||
| 최대침대 위의 스윙 직경 | mm | Ø400 | Ø500 | Ø660 | ||||
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø220 | Ø290 | Ø430 | ||||
| 간격의 최대 스윙 직경 | mm | — | Ø700 | — | Ø760 | — | Ø910 | |
| 간격의 길이 | mm | — | 260 | — | 260 | — | 260 | |
| 최대공작물 길이 | mm | 750/1000/1500/2000/3000 | ||||||
| 최대절단 길이 | mm | 700/950/1450/1950/2950 | ||||||
| 축 | ||||||||
| 스핀들 노즈 | C6 | |||||||
| 스핀들 보어 | mm | Ø52(허용봉 직경≤Ø50) | ||||||
| 스핀들 보어의 테이퍼 | 6호 MT | |||||||
| 최대 스핀들 토크 | Nm | 1586 | ||||||
| 스핀들 속도 범위 | rpm | 11-1400(22단) | ||||||
| 스핀들 중심 높이 | mm | 220 | 250 | 325 | ||||
| 스핀들 모터 동력 | 7.5kw/1440rpm(50HZ) 옵션: 5.5kw/1150rpm(60HZ) | |||||||
| 심압대 | ||||||||
| 심압대 퀼의 직경 | mm | Ø75 | ||||||
| 심압대 깃펜의 여행 | mm | 150 | ||||||
| 심압대 퀼의 테이퍼 | 5호 MT | |||||||
| Feeds&Threads(미터 나사 *인치 나사) | ||||||||
| 세로 피드 | 0.035 ~2.842mm/r(63단) *0.0013 ~0.1057in/r(63단) | |||||||
| 교차 공급 | 0.009 ~ 0.804mm/r *0.0003 ~ 0.0304in/r | |||||||
| 메트릭 스레드 | mm | 0.5 ~240(66종) *0.5 ~160(43종) | ||||||
| 모듈식 스레드 | mm | 0.25 ~120(57종) *0.25 ~80(38종) | ||||||
| 인치 스레드 | TPI | 80 ~1/4(49종) *80 ~1/4(47종) | ||||||
| 직경 피치 나사 | DP | 160 ~7/16(50종) *160 ~7/16(48종) | ||||||
| 도구 포스트 | ||||||||
| Max.tool 생크 크기 | mm | 25X25 | ||||||
| 상단 슬라이드의 이동 | mm | 150 | ||||||
| 상단 슬라이드의 회전 각도 | ±45° | |||||||
| 공구 포스트의 Max.Travel | X축 | mm | 348 | 373 | ||||
| Z축 | mm | 700/950/1450/1950/2950 | ||||||
| 기계 치수 (L*W*H) |
mm | 2400X1198X1264 (750) 2650X1198X1264(1000) 3150X1198X1264(1500) 3650X1198X1264(2000) 4650X1198X1264(3000) |
2400X1198X1294 (750) 2650X1198X1294(1000) 3150X1198X1294(1500) 3650X1198X1294(2000) 4650X1198X1294(3000) |
2400X1223X1369 (750) 2650X1223X1369(1000) 3150X1223X1369(1500) 3650X1223X1369(2000) 4650X1923X1036 | ||||
| 기계 무게 | CDE61 | 킬로그램 | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
우리의 서비스
1, 귀하의 문의는 24 시간 이내에 답변 될 것입니다.
2, 우리의 제조와 함께 20년 동안 더 많은 산업 기술 경험이 있습니다.
3, 보증 1년 이내에 무료 예비 부품 및 서비스를 제공합니다.
4, 기술 지원 교육을 위한 작동 비디오를 제공합니다.
5, 전문 애프터 서비스 팀;
6, 언제든지 전화주세요:+86-13916455787
제품 하이라이트
CDE-A 시리즈 CDE6166A/CDE6266A 공작 기계 Torno 기존 수동 선반 기계 주요 기능: CDE 시리즈 선반은 강철, 주철, 비금속 재료를 가공할 수 있습니다. 정밀도는 IT7 수준까지 도달할 수 있습니다. 표면 거칠기는 최대 1.6 등급이 될 수 있습니다. 침대는 고급 주철로 만들어졌으며, 가이드 방법은 슈퍼 오디오 주파수 담금질입니다. 주요 사용법: 그것은 내부 원, 외부 원 및 끝과 머리 표면, 테이퍼 표면을 가공할 수 있습니다. 갭 선반은 변형 부품을 처리할 수 있습니다. 기능에는 드릴링 및 리밍이 포함됩니다...
