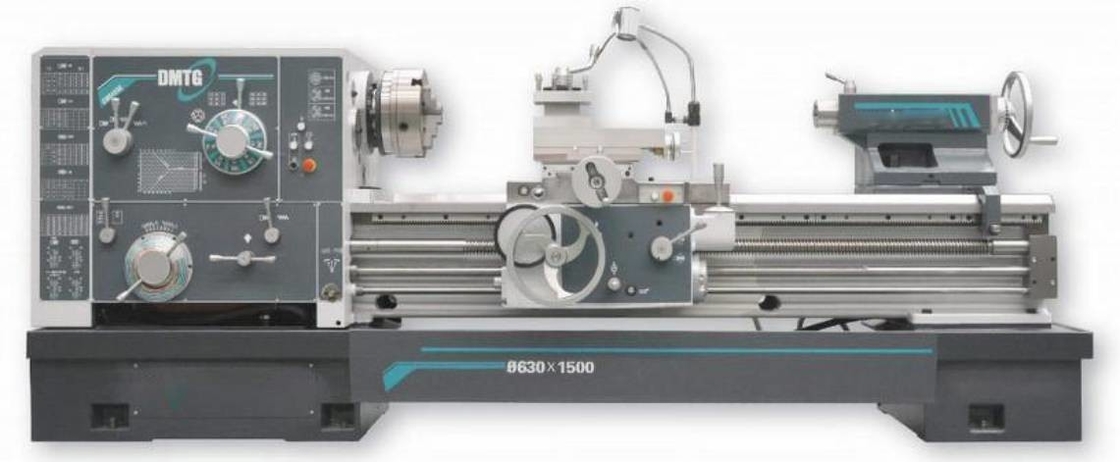

Torno 수평 헤비 듀티 정밀 선반 CW6163E CW6263E
제품 세부 정보
| 상품명: | CW6163E/CW6263E 수평 선반 기계 | <i>Max.</i> <b>최대</b> <i>swing diameter over bed</i> <b>침대 위의 스윙 직경</b>: | Ø630mm |
|---|---|---|---|
| 크로스 슬라이드에 대한 최대 스윙 직경: | Ø350mm | 간격의 최대 스윙 직경: | —/Ø800mm |
| <i>Max.</i> <b>최대</b> <i>workpiece length</i> <b>공작물 길이</b>: | 1000/1500/2000/3000/4000/5000/6000mm | <i>Max.</i> <b>최대</b> <i>cutting length</i> <b>절단 길이</b>: | CW6163E:850/1350/1850/2850/3850/4850/5850mm CW6263E:600/1100/1600/2600/3600/4600/5600mm |
| 스핀들 보어: | Ø100(C11)(바허용지름≤Ø98) *Ø105(D11)(바허용지름≤Ø103) opt:Ø130(바허용지름≤Ø128) | 스핀들 속도 범위: | 7.5-1000(18단) |
| 심압대 퀼의 직경: | Ø100mm | 심압대 깃펜의 여행: | 250mm |
| 강조하다 |
Torno 헤비 듀티 정밀 선반,CW6163E 헤비 듀티 정밀 선반,CW6263E 헤비 듀티 수평 선반 |
||
제품 설명
고정밀 중장비 선반 기계 가격 Torno CW6163E/CW6263E
제품 프레젠테이션
CW-E 시리즈 수평 선반은 주로 내부 및 외부 원통형 표면, 원추형 표면 및 회전 표면이 있는 기타 부품을 선삭하기 위해 다양한 선삭 작업을 수행할 수 있습니다.일반적으로 사용되는 다양한 미터법, 인치, 계수 및 직경 나사의 끝면 선삭, 홈 가공, 절단, 드릴링 및 선삭.이 공작 기계는 특히 소량 생산 처리 작업장 및 기계 수리 작업장에 적합하며 강철, 주철 및 비철금속 및 기타 재료를 처리할 수 있습니다.수평 선반과 안장 선반의 주요 차이점은 안장 선반에는 분리 가능한 안장이있는 침대가있어 가공 직경의 범위가 확장되고 디스크 부품 및 변형 부품 처리에 매우 적합하다는 것입니다.미터법 공작 기계, 인치 공작 기계 및 다양한 특수 기능의 다양한 조합을 제공할 수 있습니다.이 공작 기계에서 가공된 부품의 치수 정확도는 IT7 수준에 도달할 수 있고 표면 거칠기는 Ra1.6 수준에 도달할 수 있습니다.
| 표준 구성 | |
| 3-죠 척 | 4방향 도구 포스트 |
| 안정된 휴식(≥3000mm-표준 <3000mm-옵션) | |
| 휴식을 따르십시오(≥3000mm-표준 <3000mm-옵션) | |
| 표준 툴킷 | |
| 선택적 구성 | ||
| 4-죠 척 | 척 가드 | |
| 도구 포스트 가드 | 후면 스플래시 가드 | |
| Ø130스핀들 보어 직경 | 15kW 스핀들 모터 | |
| 심압대 중심 | 페이스 플레이트 | 실 다이얼 |
| 드라이브 플레이트 | 테이퍼 회전 부착물 | 드로 |
| 앵커 볼트 | 스핀들 센터 및 센터 슬리브 | |
| 조절 가능한 패드 | 풋 브레이크(1000mm~3000mm 가능) | |
제품 구성
| 제품 모델 | 단위 | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| 사양 | ||||||||
| 최대침대 위의 스윙 직경 | mm | Ø630 | Ø800 | Ø1000 | ||||
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø350 | Ø480 | Ø710 | ||||
| 간격의 최대 스윙 직경 | mm | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| 간격의 길이 | mm | — | 350 | — | 350 | — | 350 | |
| 최대공작물 길이 | mm | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| 최대절단 길이 | CW61xxx | mm | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| 축 | ||||||||
| 스핀들 노즈 | C11 *D11 | |||||||
| 스핀들 보어 | mm | Ø100(C11)(허용봉 직경≤Ø98) *Ø105(D11)(허용봉경≤Ø103) opt:Ø130(허용봉경≤Ø128) |
||||||
| 척 사이즈 | mm | Ø315 | Ø400 | Ø400 | ||||
| 스핀들 보어의 테이퍼 | 미터법 120(1:20) 옵션: 스핀들 보어 Ø130- 미터법 140(1:20) |
|||||||
| 최대 스핀들 토크 | Nm | 2400 | ||||||
| 스핀들 속도 범위 | rpm | 7.5-1000(18단) | ||||||
| 스핀들 중심 높이 | mm | 315 | 400 | 515 | ||||
| 스핀들 모터 동력 | 11kw/1460rpm(50HZ) 옵션:15kw/1460rpm(50HZ) | |||||||
| 심압대 | ||||||||
| 심압대 퀼의 직경 | mm | Ø100 | ||||||
| 심압대 깃펜의 여행 | mm | 250 | ||||||
| 심압대 퀼의 테이퍼 | 6호 MT | |||||||
| Feeds&Threads(미터 나사 *인치 나사) | ||||||||
| 세로 피드 | 미터법 나사 | mm/r | 64 속도 1/1 0.1-1.52 ; 16/1 1.6-24.3 | |||||
| 인치 나사 | in/r | 64 속도 *1/1 0.0019~0.0612 ; *16/1 0.0305-0.98 | ||||||
| 교차 공급 | 세로 이송의 1/2배 | |||||||
| 메트릭 스레드 | mm | 0.5~240(52종) *1-256(57종) |
1-240(50종) *1-256(57종) |
0.5~240(52종) *1-256(57종) |
||||
| 모듈식 스레드 | mm | 0.5 ~120(53종) *0.5 ~128(57종) | ||||||
| 인치 스레드 | TPI | 28-1(34종) *32~1/16(67종) |
14-1(26종) *32-1/16(67종) |
28-1(34종) *32-1/16(67종) |
||||
| 직경 피치 나사 | DP | 28-1(24종) *32~1/8(57종) | ||||||
| 도구 포스트 | ||||||||
| Max.tool 생크 크기 | mm | 30X30 | ||||||
| 상단 슬라이드의 이동 | mm | 200 | ||||||
| 상단 슬라이드의 회전 각도 | ±90° | |||||||
| 기계 치수 (L*W*H) |
mm | 3180X1340X1830(1000) 3630X1340X1830 (1500) 4230X1340X1830(2000) 0X30X1340X1830(3000) 6040X1430X10 | 3180X1380X1830(1000) 3630X1380X1830(1500) 4230X1380X1830(2000) 040X1380X1830(3000) 6040X1470X18 | 3180X1460X1830(1000) 3630X1460X1830 (1500) 4230X1460X1830(2000) 5130X1460X1830(3000) 6040X3050X10 | ||||
| 기계 무게 | CW61xxx | 킬로그램 | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
제품 하이라이트
고정밀 중장비 선반 기계 가격 Torno CW6163E/CW6263E 제품 프레젠테이션 CW-E 시리즈 수평 선반은 주로 내부 및 외부 원통형 표면, 원추형 표면 및 회전 표면이 있는 기타 부품을 선삭하기 위해 다양한 선삭 작업을 수행할 수 있습니다.일반적으로 사용되는 다양한 미터법, 인치, 계수 및 직경 나사의 끝면 선삭, 홈 가공, 절단, 드릴링 및 선삭.이 공작 기계는 특히 소량 생산 처리 작업장 및 기계 수리 작업장에 적합하며 강철, 주철 및 비철금속 및 기타 재료를 처리할 수 있습니다.수평 선반과 안장 선반의 주요 차이점은 ...
