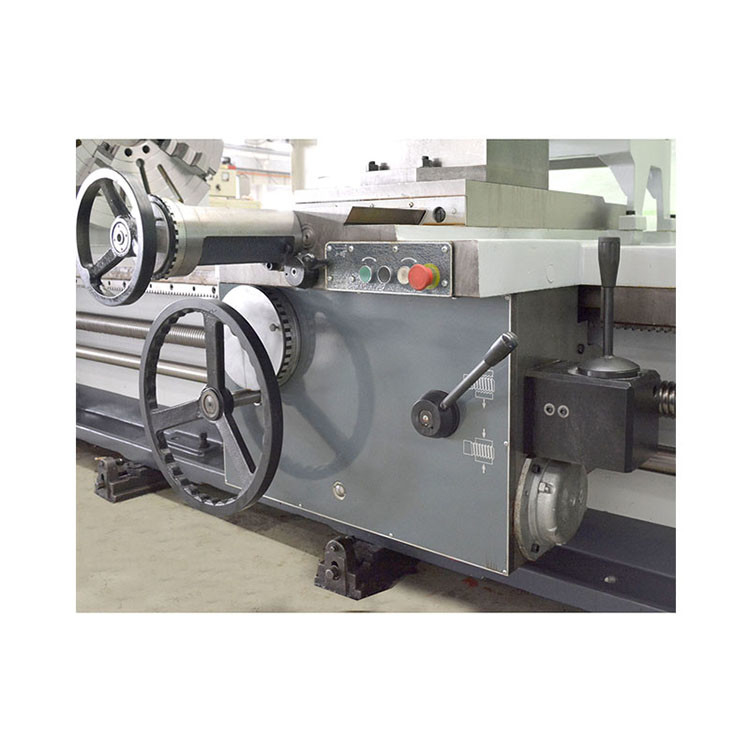

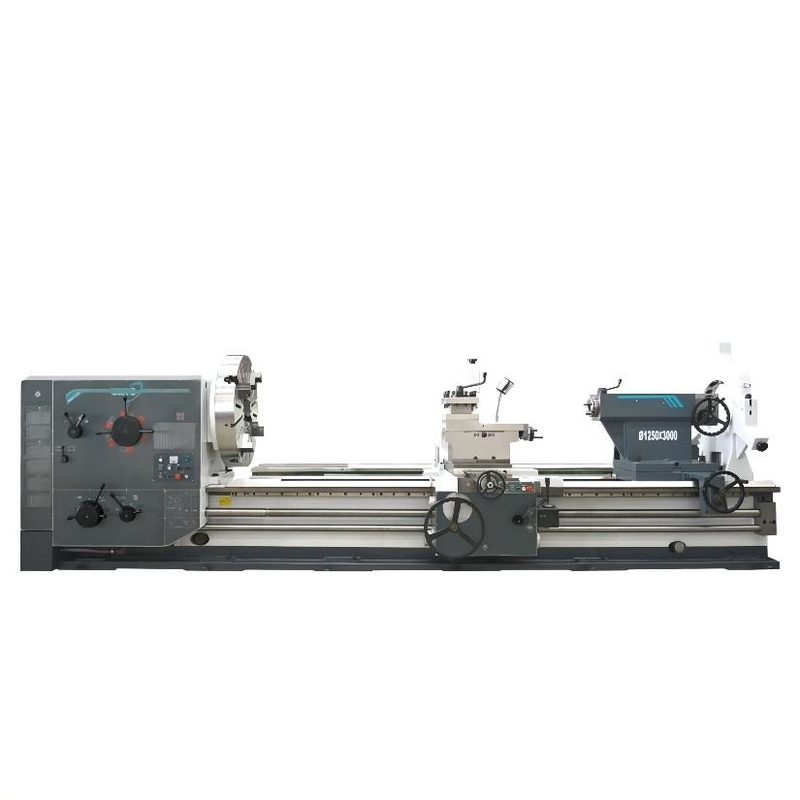

수평 기존 선반 기계 CW61125M CW62125M 수동 센터 선반
제품 세부 정보
| 상품명: | CW61125M/CW62125M 수평 선반 기계 | <i>Max.</i> <b>최대</b> <i>swing diameter over bed</i> <b>침대 위의 스윙 직경</b>: | Ø1250mm |
|---|---|---|---|
| 크로스 슬라이드에 대한 최대 스윙 직경: | Ø880mm | 간격의 최대 스윙 직경: | —/Ø1650mm |
| <i>Max.</i> <b>최대</b> <i>workpiece length</i> <b>공작물 길이</b>: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM)mm | <i>Max.</i> <b>최대</b> <i>cutting length</i> <b>절단 길이</b>: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM)mm |
| 스핀들 노즈: | A2-15 | 스핀들 보어: | Ø130 (바 직경 ≤Ø128 통과 허용) |
| 스핀들 속도 범위: | 3.15-315*(21단)(역전 4.5 ~390 12단) | 심압대 퀼의 직경: | <i>Ø160（Max.</i> <b>Ø160(최대.</b> <i>workpiece weight 6T）;</i> <b>공작물 무게 6T);</b> <i>Opt: Ø200（Max.</ |
| 강조하다 |
CW61125M 기존 선반 기계,CW62125M 기존 선반 기계,CW62125M 수평 수동 센터 선반 |
||
제품 설명
CW61125M/CW62125M 기존 선반 중국 기계 수동 센터 선반 판매
제품 구성
| 제품 모델 | 단위 | CW61100M | CW62100M | CW61125M | CW62125M | |
| 사양 | ||||||
| 최대침대 위의 스윙 직경 | mm | Ø1000 | Ø1250 | |||
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø630 | Ø880 | |||
| 간격의 최대 스윙 직경 | mm | — | Ø1400 | — | Ø1650 | |
| 간격의 길이 | mm | — | 772 | — | 772 | |
| 최대공작물 길이 | mm | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| 최대절단 길이 | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| 최대공작물 무게 | 킬로그램 | 6000(옵션: 8000 10000) | ||||
| 베드 가이드웨이 폭 | mm | 755 | ||||
| 축 | ||||||
| 스핀들 노즈 | A2-15 | |||||
| 스핀들 보어 | mm | Ø130(바지름 통과 허용 ≤Ø128) | ||||
| 척 사이즈 | mm | Ø1000 | Ø1000 | |||
| 스핀들 보어의 테이퍼 | 미터법 140(1:20) (140mm, No.6MT 리듀싱 슬리브 포함) |
|||||
| 최대 스핀들 토크 | kNm | 10.5(22kW) 옵션:12.5(30kW) | ||||
| 스핀들 속도 범위 | rpm | 3.15-315*(21속도) (역전 4.5 ~390 12 속도) | ||||
| 스핀들 중심 높이 | mm | 500 | 625 | |||
| 스핀들 모터 동력 | kW | 22 선택:30 | ||||
| 심압대 | ||||||
| 심압대 퀼의 직경 | mm | Ø160(최대 공작물 중량 6T); 옵션: Ø200(최대 공작물 중량 8T) Ø240 (최대 공작물 중량 10T) |
||||
| 심압대 깃펜의 여행 | mm | 300 | ||||
| 심압대 퀼의 테이퍼 | mm | 미터법 80(80mm, N0.6MT 감소 슬리브 포함);(Ø200 x Ø240 6호 MT) | ||||
| Feeds&Threads(미터 나사 *인치 나사) | ||||||
| 세로 피드 | 0.1-12mm/rpm(56종류);*0.0032 ~ 0.40in/rpm(56종) | |||||
| 교차 공급 | 0.05-6mm/rpm 56 종류;*0.0016 ~0.20in/rpm(56종) | |||||
| 메트릭 스레드 | mm | 1-120 (52 종류);*1-120(52종) | ||||
| 모듈식 스레드 | mm | 0.5-60 (46 종류);*0.5~60(46종) | ||||
| 인치 스레드 | TPI | 1/4-30 (43 종류);*1/4~30(43종) | ||||
| 직경 피치 나사 | DP | 1/2-60 (49 종류);*1/2-60 (49종) | ||||
| 도구 포스트 | ||||||
| 도구 생크 크기 | mm | 45X45 | ||||
| 상단 슬라이드의 이동 | mm | 300 | ||||
| 기계 치수 (L*W*H) |
mm | 4450X1855X1890(1500) 4950X1855X1890(2000) 5950X1855X1890(3000) 6950X1855X1890(4000) 7950X1855X1890(5000) 8950X1855X1890(6000) 10950X1855X1890(8000) |
4450X1955X2015(1500) 4950X1955X2015(2000) 5950X1955X2015(3000) 6950X1955X2015(4000) 7950X1955X2015(5000) 8950X1955X2015(6000) 10950X1955X2015(8000) |
|||
| 기계 무게 | 킬로그램 | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
참고: 척 제한, 최대 스핀들 속도 제한은 영형315r/min일 때 영형1000mm 척이 설치되어 있으며 최대 스핀들 속도 제한은 영형200r/min 때 영형1250mm, 영형1600mm 척 장착
표준 구성
4-죠 척
심압대 라이브 및 고정 중심
도구 포스트 가드
앵커볼트
안정 휴식&Follow 휴식
(≥3000-표준<3000mm-옵션)
4방향 도구 포스트
스핀들 센터 및 센터 슬리브
척 가드
표준 툴킷 및 오일 건
선택 과목
실 다이얼
30kw 스핀들 모터
대형 안정 휴식
헤드 듀티 심압대
내마모성/조절 가능한 패드
퀵 체인지 툴 포스트
드로
전기 심압대
롤러 장치
(CWM)
