원래 장소:
중국
인증:
CE ISO
모델 번호:
CW61140M/CW62140M

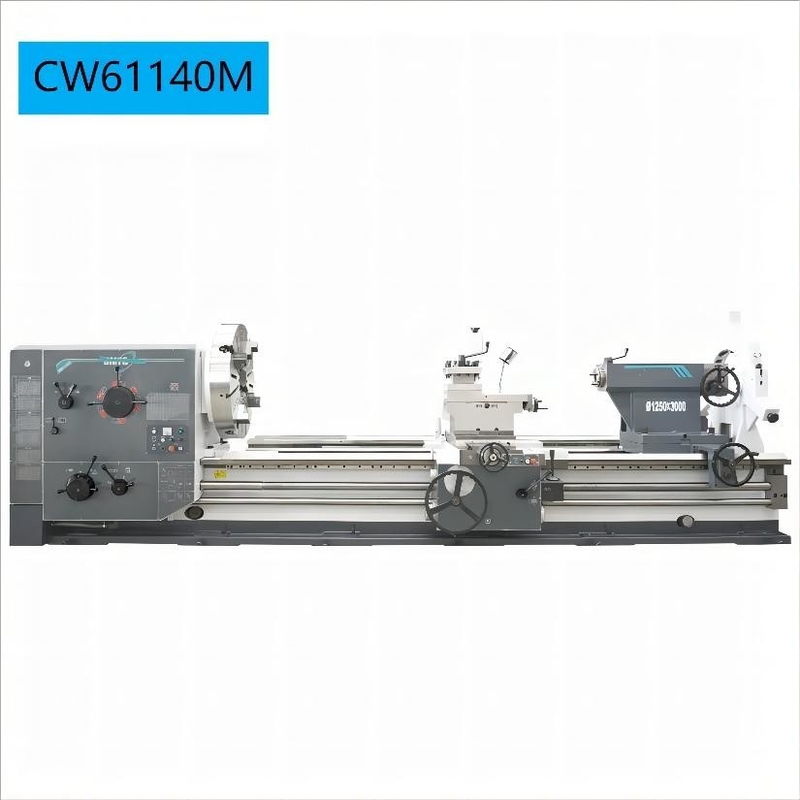

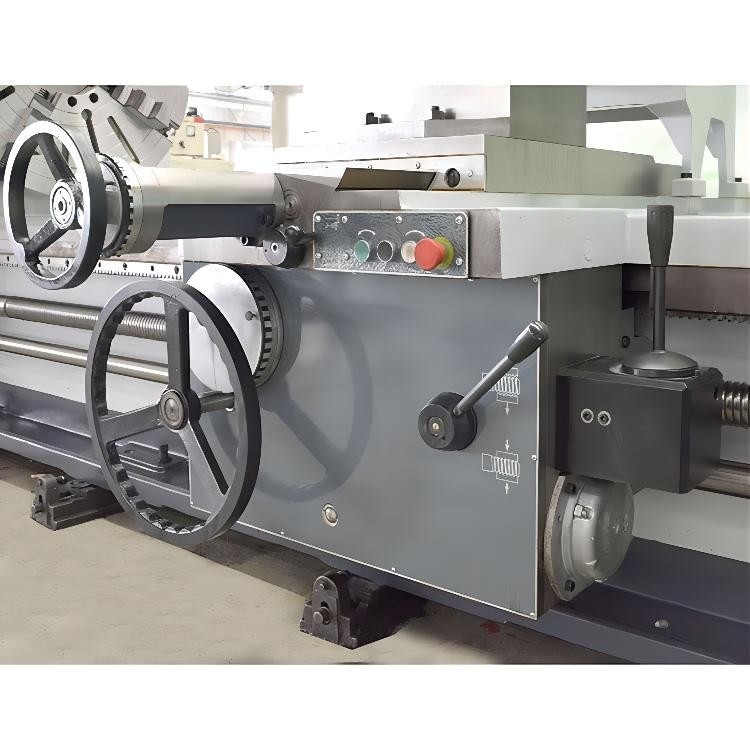

CW61140M/CW62140M 갱구/원판 금속 작동 수평한 수동 선반
제품 프레젠테이션
CW-M 시리즈 일반 선반은 전면 및 후면 다리가 넓은 인기있는 직각 평면 모양을 가지고 있습니다.베드는 G50의 담금질 경도로 고주파 표면 담금질 및 연삭을 거쳤습니다.헤드 박스 기어는 고주파 담금질 및 정밀 연삭을 거쳤으며 기어 정확도는 레벨 7에 도달 할 수 있습니다. 이 기계에서 처리되는 부품의 치수 정확도는 IT7 레벨에 도달 할 수 있으며 표면 거칠기는 1.6 레벨에 도달 할 수 있습니다.
| 표준 구성 | |

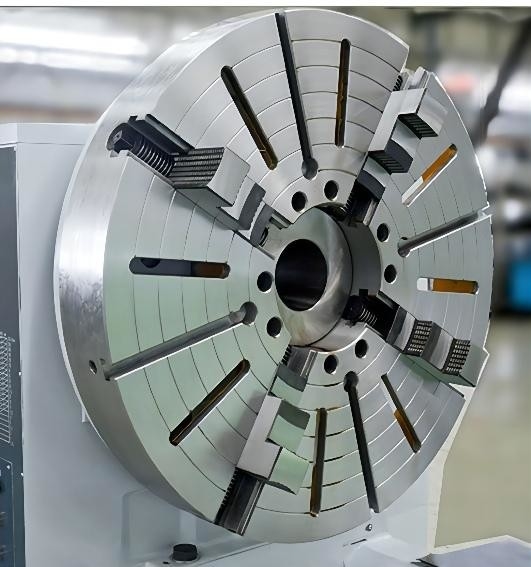

| 4-죠 척 | 4방향 도구 포스트 |
| 안정된 휴식(≥3000mm-표준 <3000mm-옵션) | |
| 휴식을 따르십시오(≥3000mm-표준 <3000mm-옵션) | |
| 센터 | |
| 스핀들 센터 슬리브 | |
| 표준 툴킷 | |
| 선택적 구성 | ||
| 척 가드 | 도구 포스트 가드 | 후면 스플래시 가드 |
| 테이퍼 회전 부착물 | 30kW 스핀들 모터 | 드로 |
| 실 다이얼 | 대형 안정 휴식 | |
| 롤러 장치 | 헤드 듀티 심압대 | |
| 전기 심압대 | ||
제품 구성
| 제품 모델 | 단위 | CW61140M | CW62140M | CW61160M | CW62160M | |
| 사양 | ||||||
| 최대침대 위의 스윙 직경 | mm | Ø1400 | Ø1600 | |||
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø1030 | Ø1230 | |||
| 간격의 최대 스윙 직경 | mm | — | Ø1800 | — | Ø2000 | |
| 간격의 길이 | mm | — | 772 | — | 772 | |
| 최대공작물 길이 | mm | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| 최대절단 길이 | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| 최대공작물 무게 | 킬로그램 | 6000(옵션: 8000 10000) | ||||
| 베드 가이드웨이 폭 | mm | 755 | ||||
| 축 | ||||||
| 스핀들 노즈 | A2-15 | |||||
| 스핀들 보어 | mm | Ø130 (바 직경 ≤Ø128 통과 허용) | ||||
| 척 사이즈 | mm | Ø1250 | Ø1600 | |||
| 스핀들 보어의 테이퍼 | 미터법 140(1:20) (140mm, No.6MT 리듀싱 슬리브 포함) |
|||||
| 최대 스핀들 토크 | kNm | 10.5(22kW) 옵션:12.5(30kW) | ||||
| 스핀들 속도 범위 | rpm | 3.15-315*(21속도) (역전 4.5 ~390 12 속도) | ||||
| 스핀들 중심 높이 | mm | 700 | 800 | |||
| 스핀들 모터 동력 | kW | 22 선택:30 | ||||
| 심압대 | ||||||
| 심압대 퀼의 직경 | mm | Ø160(최대 공작물 중량 6T); 옵션: Ø200(최대 공작물 중량 8T) Ø240 (최대 공작물 중량 10T) |
||||
| 심압대 깃펜의 여행 | mm | 300 | ||||
| 심압대 퀼의 테이퍼 | mm | 미터법 80(80mm, N0.6MT 감소 슬리브 포함);(Ø200 x Ø240 6호 MT) | ||||
| Feeds&Threads(미터 나사 *인치 나사) | ||||||
| 세로 피드 | 0.1-12mm/rpm(56종류);*0.0032 ~ 0.40in/rpm(56종) | |||||
| 교차 공급 | 0.05-6mm/rpm 56 종류;*0.0016~0.20인치/rpm(56종) | |||||
| 메트릭 스레드 | mm | 1-120 (52 종류);*1-120(52종) | ||||
| 모듈식 스레드 | mm | 0.5-60 (46 종류);*0.5~60(46종) | ||||
| 인치 스레드 | TPI | 1/4-30 (43 종류);*1/4~30(43종) | ||||
| 직경 피치 나사 | DP | 1/2-60 (49 종류);*1/2-60 (49종) | ||||
| 도구 포스트 | ||||||
| 도구 생크 크기 | mm | 45X45 | ||||
| 상단 슬라이드의 이동 | mm | 300 | ||||
| 기계 치수 (L*W*H) |
mm | 4450X2010X2165(1500) 4950X2010X2165(2000) 5950X2010X2165(3000) 6950X2010X2165(4000) 7950X2010X2165(5000) 8950X2010X2165(6000) 10950X2010X2165(8000) |
4450X2110X2355(1500) 4950X2110X2355(2000) 5950X2110X2355(3000) 6950X2110X2355(4000) 7950X2110X2355(5000) 8950X2110X2355(6000) 10950X2110X2355(8000) |
|||
| 기계 무게 | 킬로그램 | 11350/11800/12700/ 13600/14500/15400/17200 |
12050/12500/13400/ 14300/15200/16100/17900 |
|||
참고: 척 제한, 최대 스핀들 속도 제한은 영형315r/min일 때 영형1000mm 척이 설치되어 있으며 최대 스핀들 속도 제한은 영형200r/min 때 영형1250mm, 영형1600mm 척 장착
공작물 사진
