Name: SMTCL 유니버설 CNC 수평 톱니 HTC50Q 높은 토크 스핀들 중형 기울기 침대 CNC 톱니
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n 시리즈45°Bed
Availability: InStock

집 > 상품 > CNC 선반 기계 >

SMTCL 유니버설 CNC 수평 톱니 HTC50Q 높은 토크 스핀들 중형 기울기 침대 CNC 톱니

높은 강도 기울기 침대 CNC 톱니

고 정밀성 기울기 침대 CNC 톱니

45° 침대 수평 CNC 톱니

원래 장소:

중국

브랜드 이름:

SYMG

인증:

ISO certification

모델 번호:

HTC63n 시리즈45°Bed

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

Product name:

HTC50Q/H

Maximum cutting diameter：:

500/550 mm

Maximun cutting length：:

500/1000/1500/2000/2500mm

Maximum diameter of swing over bed：:

∅650

Maximum turning diameter on the slide：:

∅500

Spindle hole diameter：:

90 mm

Maximum diameter of through bar ：:

80/104 mm

Spindle speed range ：:

50-3500r/min

Standard chuck diameter：:

10"

Standard tool turret type：:

12 stations horizontal tool turret

지불 및 배송 조건

최소 주문 수량

1 세트

가격

negotiable

포장 세부 사항

나무 케이스, 주석 트렁크, 기타 항해에 적합한 포장

배달 시간

30-45일

지불 조건

T/T, L/C, 웨스턴 유니온

공급 능력

달 당 45 세트

SMTCL 수평 CNC 턴트 HTC40H/500 자동차 멘드럴 모터 샤프트 기어 샤프트 가공 CNC 턴트

가장 좋은 가격 을 구하라

비디오

CNC 턴링 센터 HTC40Hm 긴 스프렌 스링 스핀들 BMT55 서보 파워 타워 Y 축을 가진 CNC 턴링 센터

가장 좋은 가격 을 구하라

비디오

슬랜트 베드 CNC 라트 HTC30H 다양한 작은 크기의 부품의 고 정밀 처리 CNC 라트

가장 좋은 가격 을 구하라

비디오

SMTCL 정밀 금속 회전 턴 머신 HTC30H 자동차 베어 처리 CNC 턴 머신

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

SMTCL 유니버설 CNC 수평 톱니 HTC50Q 높은 토크 스핀들 중형 기울기 침대 CNC 톱니 0

제품 설명

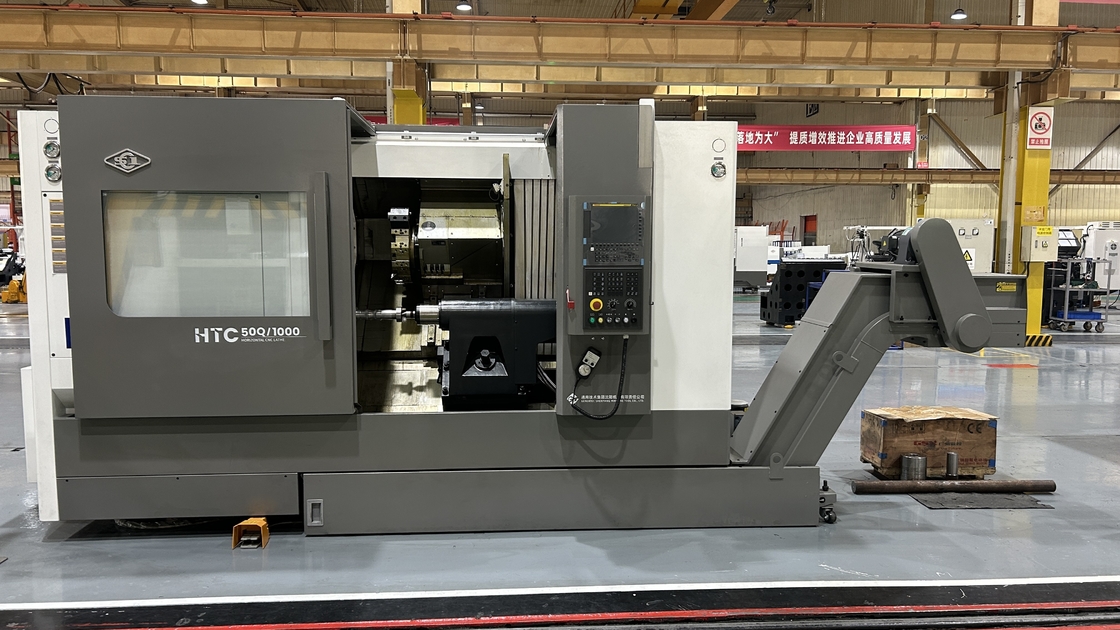

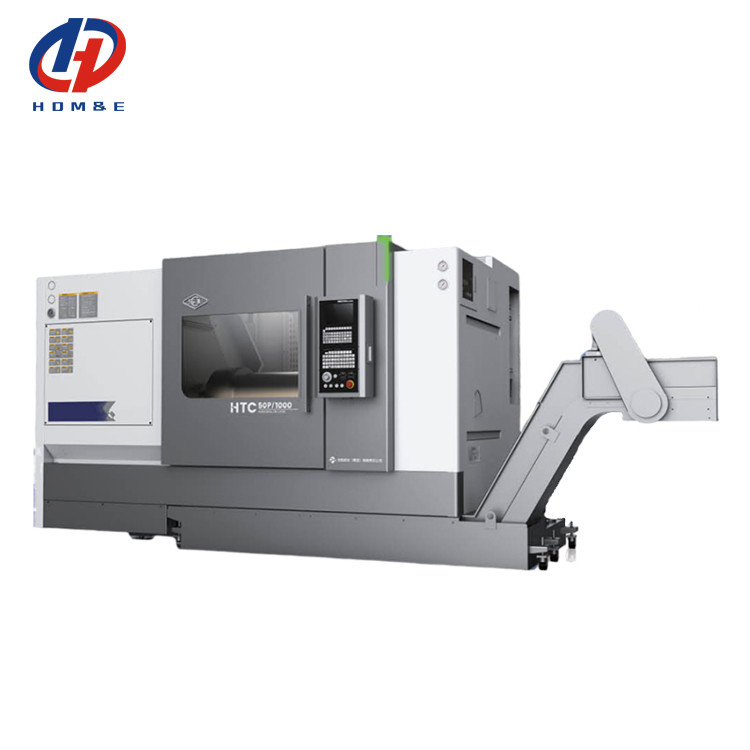

SMTCL 유니버설 CNC 수평 톱니 HTC50Q 높은 토크 스핀들 중형 기울기 침대 CNC 톱니

새로운 세대의 HTC-Q/H/S cnc lathes, 분석 및 최적화는 전문적인 디자인과 소프트웨어를 통해 수행됩니다.그리고 조립 및 검증은 첨단 제조 및 테스트 기술로 수행됩니다..
HTC50Q/H/S롤링 레일 및 하드 레일 구조는 자동차, 엔지니어링 기계 및 기타 산업의 필요에 적합한 다양한 작업 조건을 충족 할 수 있습니다.

제품 특성

1높은 정밀도

◆ 고정확 한 나사 와 안내 레일
◆ 고 정밀 스핀들 베어링
◆ 공정 표준 의 정량화
◆ 고정밀 한 격자 룰러

2높은 효율성
시스템 모듈 코드 적용
◆ 기능적 구성이 완전합니다.
지적 생산
◆ 고효율의 세이버 타워
◆ 고성능,중량 절단 스핀들

3고직성
◆ 고품질 의 철조 침대 등
◆ 키 castings: 길게 뻗은 침대 옆 상자
◆ 높은 힘 과 높은 토크 스핀 들
◆ 고직성 도구 탑

제품 세부 정보

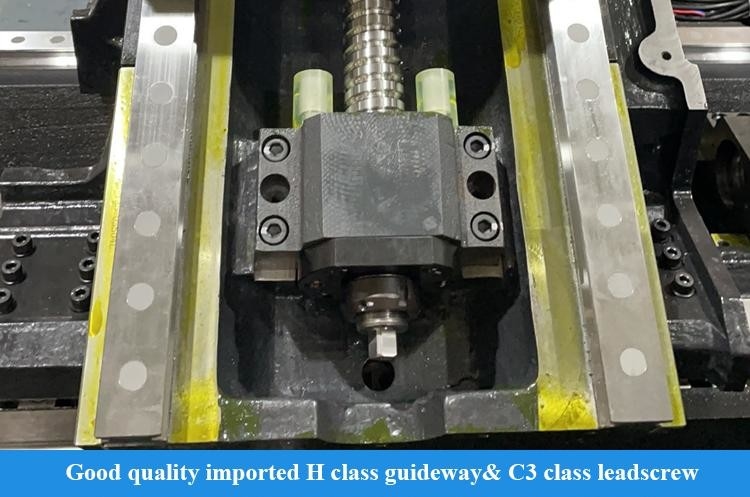

고정도 나사 및 가이드 레일

그것은 고품질의 수입 C3 등급 나사 및 H 등급 안내 레일을 사용하고 우수한 작동 정확성을 달성하기 위해 직접 서보 모터에 의해 구동됩니다.

고정도 스핀들 실린더 롤러 베어링

고품질의 수입 P4 등급 실린더 롤러 베어링을 채택하고 고정도 스핀드와 협력하여 우수한 회전 정확도를 달성합니다.

고속 2축

두 축은 수입 나사를 사용 하 고 기계 도구의 빠르고 안정적인 작동을 보장 하기 위해 사전 스트레칭 기술을 사용

기능적 구성이 완료되어
지능형 생산
고정 휴식, 하위 스핀들, 서보 꼬리 스톡 및 Y 축과 같은 다른 모듈 구성
다른 작업 조각 요구 사항에 따라 선택적일 수 있습니다. 작업 조각의 다중 순서 처리를 실현 할 수 있으며 또한 작업 조각 측정, 도구와 장착 할 수 있습니다.
세터, 자동화 모듈 등으로 작업 효율성을 향상시킵니다.

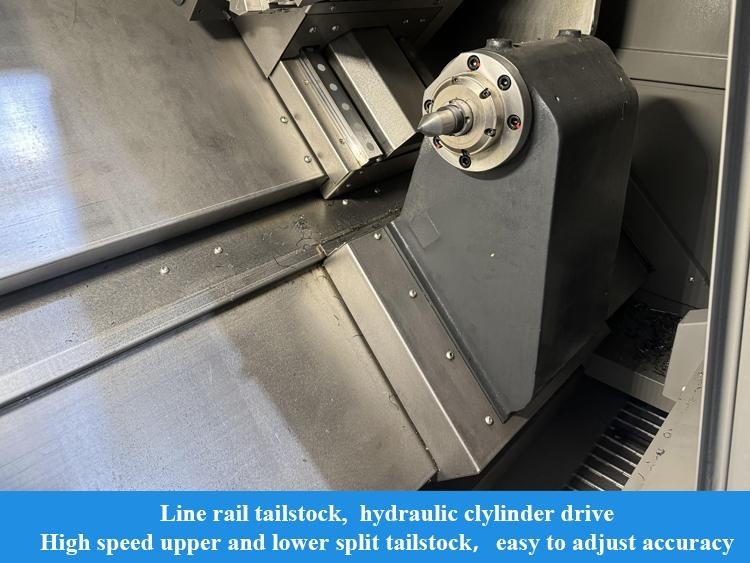

작은 스핀드 꼬리 스톡
그것은 작은 스핀들 구조 tailstock, 그리고 내부에 설치 된 톱니 롤러와 장착되어 있습니다
라이어링 및 각색 접촉 구슬 라이어링, 꼬리 끝의 절단 경직성을 향상시키기 위해그리고 긴축 부품의 절단 효과를 보장합니다.

고강도 침대
침대는 45° 기울기 침대로, 내부에 최적화되고 강화된 리버 구조가 있습니다. 그것은 고품질의 가루로 한 조각으로 버립니다. 전체 축은 단단한 철도 구조를 채택합니다.역학적 딱딱성을 효과적으로 향상시키는침대와 머리의 사이의 결합은 두 번 휴식 표면으로 긁어지고 닦아지며 전체 기계의 절단 경직성을 더욱 향상시킵니다.

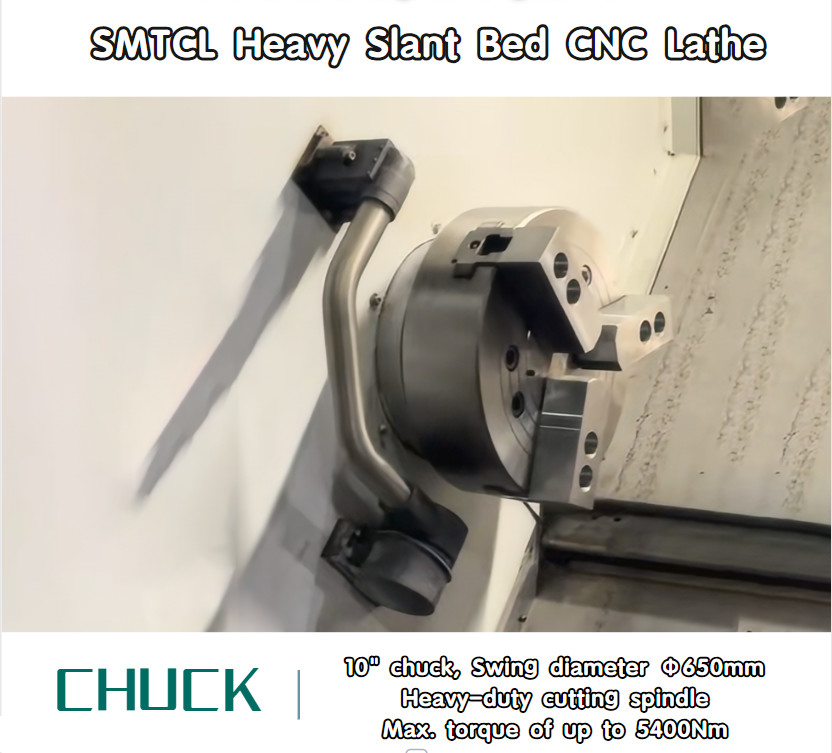

고성능, 중량 절단 스핀들 고전력 모터는 최대 토크를 가진 무거운 용량 절단 스핀드와 결합
최대 5400Nm의 절단 깊이와 한쪽에서 10mm 이상의 절단 깊이로 절단을 향상시킵니다.효율성

산업용
제품 매개 변수

부문

단위

HTC 50H

HTC 50H

최대 절단 다이아몬드

mm

Φ500/Φ550

Φ500/Φ550

최대 절단 길이가

mm

500/1000/1500/2000/2500

500/1000/1500/2000/2500

맥스, 다이아노스를 윙크해 침대 위로

mm

Φ650

Φ650

최대. 다이아노를 흔들고 침대 틈을 넘기

mm

Φ500

Φ500

스핀들

스핀드 코 모델

-

A2-8

A2-11

앞 베어링 내부 다이어

mm

Φ120

Φ160

스핀드 톱니와 구멍 크기

1:20Φ90

1:20Φ120

스핀들 구멍의 다이아몬드

mm

Φ80

Φ104

맥스. 바 디아.

mm

Φ65

Φ85

표준 차크 다이어.

인치

10인치

12인치

스핀드 속도 범위

r/min

50-3500

35-3000

스핀드 최대 토크

Nm

343

890

스핀드 속도 시리즈

첫 번째 변속기

첫 번째 변속기

주 엔진 출력 전력 연속/30분

kW

22/30

22/30

X/Z 축

X축 고속 경사 속도

mm

20

20

Z축 고속 경사 속도

mm

20

20

X축 이동

mm

285

285

Z축 이동

mm

510/1010/1510/2010/2510

510/1010/1510/2010/2510

 Tailstock

꼬리동물 여행

mm

300/800/1300/1800/2300

300/800/1300/1800/2300

 Tailstock 드라이브 방법

썰매 견인

썰매 견인

꼬리잡이 장갑 여행

mm

150

150

 Tailstock sleeve dia. 꼬리 스톡 장갑.

mm

Φ120

Φ120

꼬리 톱니 톱니 구멍

모스 5#

모스 5#

도구탑

도구탑 형태

12역 수평 서보 타워

12역 수평 서보 타워

중앙 높이

mm

100

100

도구 크기

mm

25×25

25×25

가까운 도구를 선택할 수 있다면

mm

네

네

최대 부하량

디스크 작업 부품

1kg

300

500

셰프 작업재

1kg

800

1300

다른 것

스핀들 중심과 바닥 사이의 거리는

mm

1050

1050

기계 무게

1kg

5500/7000/8500/10000/11500

5500/7000/8500/10000/11500

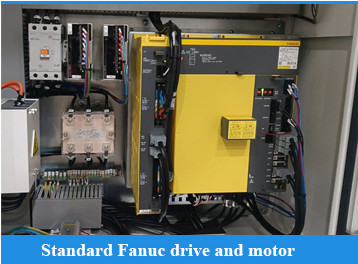

표준 구성:FANUC 0i ̊TF 더하기
12역 도구차
고체 턱 오일 실린더

표준 구성:수압 중앙 프레임
세르보 하위 스핀들
공기문
도구 설정 가이드
작업 조각 측정
오일 안개 수집기
도구 손상 감지

고직성 스핀들큰 팽창 주축 구성 요소는 채택
수입된 두 줄의 실린더 롤러 베어링과 각접촉의 복합지구
앞과 뒷쪽에 구슬 굴착이 있어 스핀드의 딱딱함과 토크가 증가합니다.
그리고 훌륭한 무거운 절단 효과를 얻습니다.스핀드

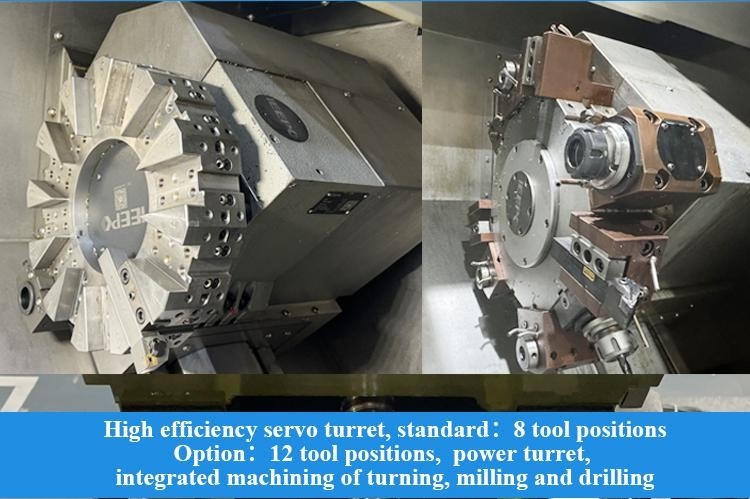

효율적인 서보 타워 고효율의 서보 모터는 커터 헤드의 정확한 인덱싱을 제어하기 위해 채택되며, 강력한 유지를 보장합니다.
처리 능력과 높은 속도 작동 하에 안정적인 도구 변경 성능. 가장 빠른 도구 변경은 단지 0.4s, 즉 빠르고
높은 처리 효율을 가지고 있습니다.
