Name: 범용 CNC 수평 선반 HTC50Q 고 토크 스핀들 SMTCL 중부하 경사 베드 CNC 선반
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n 시리즈45°Bed
Availability: InStock

집 > 상품 > CNC 선반 기계 >

범용 CNC 수평 선반 HTC50Q 고 토크 스핀들 SMTCL 중부하 경사 베드 CNC 선반

높은 강도 기울기 침대 CNC 톱니

고 정밀성 기울기 침대 CNC 톱니

45° 침대 수평 CNC 톱니

원래 장소:

중국

브랜드 이름:

SYMG

인증:

ISO certification

모델 번호:

HTC63n 시리즈45°Bed

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

Product name:

HTC50Q/H

최대 절단 직경 ：:

500/550 mm

Maximun 절단 길이 ：:

500/1000/1500/2000/2500mm

침대 위의 최대 직경 ：:

∅650

Maximum turning diameter on the slide：:

∅500

Spindle hole diameter：:

90 mm

통행 막대의 최대 직경 ：:

80/104 mm

Spindle speed range ：:

50-3500r/min

Standard chuck diameter：:

10"

Standard tool turret type：:

12 stations horizontal tool turret

지불 및 배송 조건

최소 주문 수량

1 세트

가격

협상 가능

포장 세부 사항

나무 케이스, 주석 트렁크, 기타 항해에 적합한 포장

배달 시간

30-45일

지불 조건

T/T, L/C, 웨스턴 유니온

공급 능력

달 당 45 세트

경사 베드 CNC 선반 수평 8 스테이션 서보 터렛 IT35L 하드 머시닝 금속 SMTCL CNC 선반

가장 좋은 가격 을 구하라

비디오

경사 베드 CNC 선반 리니어 가이드 T5.2-500Q BMT55 최대 선삭 직경 360mm SMTCL CNC 피더 선반

가장 좋은 가격 을 구하라

비디오

고강성 하드 레일 SMTCL CNC 수직 선반 VTC125100Q/H 헤비 듀티 CNC 수직 선반

가장 좋은 가격 을 구하라

비디오

수평 CNC 선반 IT35L 수평 8 스테이션 서보 터렛 FANUC 드라이브 SMTCL 경사 베드 CNC 선반

가장 좋은 가격 을 구하라

저희와 연락

+8613916455787

sales@huidijd.com

86-021-61195255

지금 연락하세요

제품 설명

범용 CNC 수평 선반 HTC50Q 고 토크 스핀들 SMTCL 중부하 경사 베드 CNC 선반 0

제품 설명

SMTCL 범용 CNC 수평 선반 HTC50Q 고 토크 스핀들 헤비 슬랜트 베드 CNC 선반

신세대 HTC-Q/H/S CNC 선반은 전문적인 설계 및 소프트웨어를 통해 분석 및 최적화를 수행하고, 첨단 제조 및 테스트 기술을 통해 조립 및 검증을 수행합니다.
HTC50Q/H/S롤링 레일 및 하드 레일 구조는 자동차, 엔지니어링 기계 및 기타 산업의 요구에 적합한 다양한 작업 조건을 충족할 수 있습니다.

제품 특징

1, 고정밀

• 고정밀 스크류 및 가이드 레일
• 고정밀 스핀들 베어링
• 공정 표준의 정량화
• 고정밀 그리드 자

2, 고효율
• 시스템 모듈 코드 적용
• 완전한 기능 구성, 활성화
• 지능형 생산
• 고효율 서보 터렛
• 고성능, 헤비 듀티 절삭 스핀들

3, 고강성
• 고품질 주철 베드 등
• 주요 주물: 긴 스팬 침대 옆 상자
• 고출력 및 고 토크 스핀들
• 고강성 공구 터렛

제품 세부 정보

고정밀 스크류 및 가이드 레일

고품질 수입 C3 등급 스크류와 H 등급 가이드 레일을 사용하여 서보 모터로 직접 구동하여 뛰어난 작동 정확도를 달성합니다.

고정밀 스핀들 원통 롤러 베어링

고품질 수입 P4 등급 원통 롤러 베어링을 채택하고 고정밀 스핀들과 협력하여 뛰어난 회전 정확도를 달성합니다.

고속 2축

2축은 수입 스크류를 사용하고 사전 인장 기술을 사용하여 공작 기계의 빠르고 안정적인 작동을 보장합니다.

완전한 기능 구성, 활성화
지능형 생산
스테디 레스트, 서브 스핀들, 서보 테일 스톡 및 Y축과 같은 다양한 모듈 구성을
다양한 공작물 요구 사항에 따라 선택 사항으로 제공됩니다. 공작물의 다중 시퀀스 처리를 실현할 수 있으며, 공작물 측정, 공구
설정기, 자동화 모듈 등을 장착하여 작업 효율성을 향상시킬 수도 있습니다.

소형 스핀들 테일 스톡
소형 스핀들 구조 테일 스톡이 장착되어 있으며, 테이퍼 롤러가 내부적으로 설치되어 있습니다.
베어링과 앵귤러 콘택트 볼 베어링은 테일 스톡 끝단의 절삭 강성을 향상시키고긴 축 부품의 절삭 효과를 보장합니다.

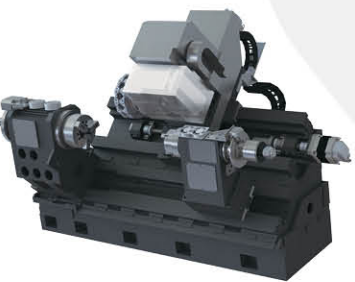

고강성 베드
베드는 45° 경사 베드이며, 내부에는 최적화되고 강화된 리브 구조가 있습니다. 고품질 주물로 일체형으로 주조되며, 전체 축은 하드 레일 구조를 채택하여 동적 강성을 효과적으로 향상시킵니다. 베드와 헤드스톡 사이의 조인트는 이중 레스트 표면으로 긁고 연마하여 전체 기계의 절삭 강성을 더욱 향상시킵니다.

고성능, 헤비 듀티 절삭 스핀들 고출력 모터는 헤비 듀티 절삭 스핀들과 페어링되어 최대 토크
5400Nm까지 가능하며 한쪽에서 10mm 이상의 절삭 깊이를 제공하여 절삭효율성을 향상시킵니다.

산업 적용
제품 매개변수

			항목

			단위

			HTC 50H

			HTC 50H

			최대 절삭 직경(축/디스크)

			mm

			Φ500/Φ550

			Φ500/Φ550

			최대 절삭 길이

			mm

			500/1000/1500/2000/2500

			500/1000/1500/2000/2500

			베드 위 최대 스윙 직경

			mm

			Φ650

			Φ650

			베드 갭 위 최대 스윙 직경

			mm

			Φ500

			Φ500

			스핀들

			스핀들 노즈 모델

			-

			A2-8

			A2-11

			전면 베어링 내경

			mm

			Φ120

			Φ160

			스핀들 테이퍼 및 구멍 크기

			1:20;Φ90

			1:20;Φ120

			스핀들 구멍 최대 직경

			mm

			Φ80

			Φ104

			최대 바 직경

			mm

			Φ65

			Φ85

			표준 척 직경

			인치

			10"

			12"

			스핀들 속도 범위

			r/min

			50-3500

			35-3000

			스핀들 최대 토크

			Nm

			343

			890

			스핀들 속도 시리즈

			1단

			1단

			주 모터 출력 연속/30분

			kW

			22/30

			22/30

			X/Z축

			X축 급속 이송 속도

			mm

			20

			20

			Z축 급속 이송 속도

			mm

			20

			20

			X축 이동

			mm

			285

			285

			Z축 이동

			mm

			510/1010/1510/2010/2510

			510/1010/1510/2010/2510

			테일 스톡

			테일 스톡 이동

			mm

			300/800/1300/1800/2300

			300/800/1300/1800/2300

			테일 스톡 구동 방식

			새들 드래그

			새들 드래그

			테일 스톡 슬리브 이동

			mm

			150

			150

			테일 스톡 슬리브 직경

			mm

			Φ120

			Φ120

			테일 스톡 테이퍼 구멍 테이퍼

			모스 5#

			모스 5#

			공구 터렛

			공구 터렛 형태

			12-스테이션 수평 서보 터렛

			12-스테이션 수평 서보 터렛

			중심 높이

			mm

			100

			100

			공구 크기

			mm

			25×25

			25×25

			근처 공구 선택 가능 여부

			mm

			예

			예

			최대 하중 용량

			디스크 공작물

			kg

			300

			500

			축 공작물

			kg

			800

			1300

			기타

			스핀들 중심과 바닥 사이의 거리

			mm

			1050

			1050

			기계 중량

			kg

			5500/7000/8500/10000/11500

			5500/7000/8500/10000/11500

			표준 구성:FANUC 0i–TF plus
12-스테이션 공구 캐리지
솔리드 척 오일 실린더

			표준 구성:유압 센터 프레임
서보 서브 스핀들
공압 도어
공구 설정 게이지
공작물 측정
오일 미스트 수집기
공구 손상 감지


고강성 스핀들대형 스팬 헤드스톡 구성 요소는
전면 및 후면의 수입 이중열 원통 롤러 베어링 및 앵귤러 콘택트
볼 베어링의 복합 지지대를 채택하여 스핀들의 강성과 토크를 향상시키고
스핀들의 뛰어난 헤비 컷팅 효과를 얻습니다.고효율 서보 터렛


고효율 서보 모터를 채택하여 커터 헤드의 정밀 인덱싱을 제어하여 강력한 성능을 유지합니다. 고속 작동 시에도 안정적인 공구 교환 성능을 보장합니다. 인접 스테이션에서 가장 빠른 공구 교환은 0.4초밖에 걸리지 않아 빠르고
높은 가공 효율을 제공합니다.

태그：

범용 CNC 수평 선반 HTC50Q 고 토크 스핀들 SMTCL 중부하 경사 베드 CNC 선반

높은 강도 기울기 침대 CNC 톱니

고 정밀성 기울기 침대 CNC 톱니

45° 침대 수평 CNC 톱니

경사 베드 CNC 선반 수평 8 스테이션 서보 터렛 IT35L 하드 머시닝 금속 SMTCL CNC 선반

경사 베드 CNC 선반 리니어 가이드 T5.2-500Q BMT55 최대 선삭 직경 360mm SMTCL CNC 피더 선반

고강성 하드 레일 SMTCL CNC 수직 선반 VTC125100Q/H 헤비 듀티 CNC 수직 선반

수평 CNC 선반 IT35L 수평 8 스테이션 서보 터렛 FANUC 드라이브 SMTCL 경사 베드 CNC 선반

고정밀 스크류 및 가이드 레일

고정밀 스핀들 원통 롤러 베어링

고속 2축

CKA6136 플랫 베드 선반 기계

5.5KW 플랫 베드 선반 기계

CKA6136 CNC 수평 기계

항목	단위	HTC 50H	HTC 50H
최대 절삭 직경(축/디스크)	mm	Φ500/Φ550	Φ500/Φ550
최대 절삭 길이	mm	500/1000/1500/2000/2500	500/1000/1500/2000/2500
베드 위 최대 스윙 직경	mm	Φ650	Φ650
베드 갭 위 최대 스윙 직경	mm	Φ500	Φ500
스핀들
스핀들 노즈 모델	-	A2-8	A2-11
전면 베어링 내경	mm	Φ120	Φ160
스핀들 테이퍼 및 구멍 크기		1:20;Φ90	1:20;Φ120
스핀들 구멍 최대 직경	mm	Φ80	Φ104
최대 바 직경	mm	Φ65	Φ85
표준 척 직경	인치	10"	12"
스핀들 속도 범위	r/min	50-3500	35-3000
스핀들 최대 토크	Nm	343	890
스핀들 속도 시리즈		1단	1단
주 모터 출력 연속/30분	kW	22/30	22/30
X/Z축
X축 급속 이송 속도	mm	20	20
Z축 급속 이송 속도	mm	20	20
X축 이동	mm	285	285
Z축 이동	mm	510/1010/1510/2010/2510	510/1010/1510/2010/2510
테일 스톡
테일 스톡 이동	mm	300/800/1300/1800/2300	300/800/1300/1800/2300
테일 스톡 구동 방식		새들 드래그	새들 드래그
테일 스톡 슬리브 이동	mm	150	150
테일 스톡 슬리브 직경	mm	Φ120	Φ120
테일 스톡 테이퍼 구멍 테이퍼		모스 5#	모스 5#
공구 터렛
공구 터렛 형태		12-스테이션 수평 서보 터렛	12-스테이션 수평 서보 터렛
중심 높이	mm	100	100
공구 크기	mm	25×25	25×25
근처 공구 선택 가능 여부	mm	예	예
최대 하중 용량
디스크 공작물	kg	300	500
축 공작물	kg	800	1300
기타
스핀들 중심과 바닥 사이의 거리	mm	1050	1050
기계 중량	kg	5500/7000/8500/10000/11500	5500/7000/8500/10000/11500
표준 구성: FANUC 0i–TF plus 12-스테이션 공구 캐리지 솔리드 척 오일 실린더	표준 구성: 유압 센터 프레임 서보 서브 스핀들 공압 도어 공구 설정 게이지 공작물 측정 오일 미스트 수집기 공구 손상 감지
