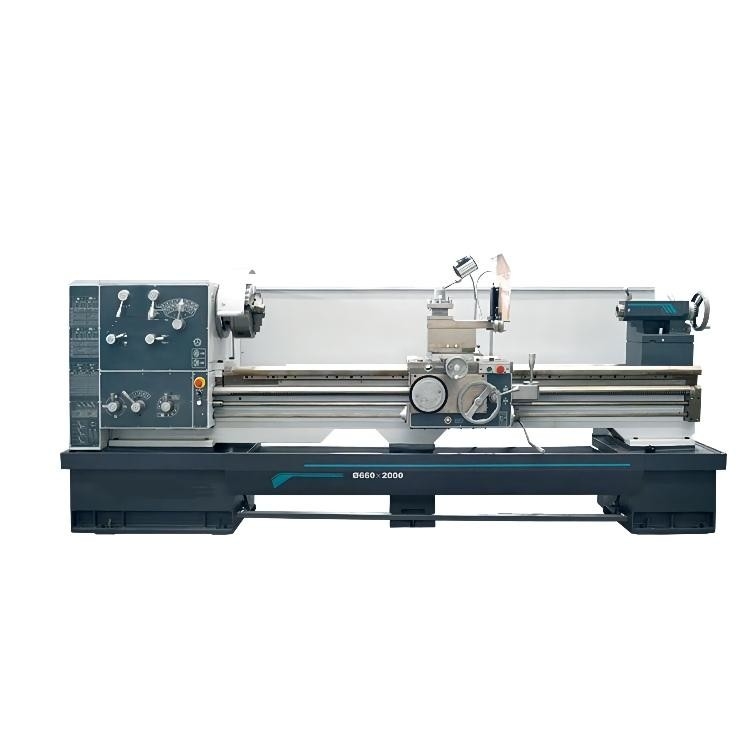

기존의 대련 선반 기계 CDS6166B CDS6266B 금속 벤치 선반
제품 세부 정보
| 상품명: | CDS6166B/CDS6266B 수평 선반 기계 | <i>Max.</i> <b>최대</b> <i>swing diameter over bed</i> <b>침대 위의 스윙 직경</b>: | Ø660mm |
|---|---|---|---|
| 크로스 슬라이드에 대한 최대 스윙 직경: | Ø440mm | 간격의 최대 스윙 직경: | —/Ø870mm |
| <i>Max.</i> <b>최대</b> <i>workpiece length</i> <b>공작물 길이</b>: | 750/1000/1500/2000/3000mm | <i>Max.</i> <b>최대</b> <i>cutting length</i> <b>절단 길이</b>: | 700/950/1450/1950/2950mm |
| 스핀들 보어: | Ø82(허용봉지름≤Ø80)mm | 스핀들 속도 범위: | 26-2000(16단) rpm |
| 스핀들 모터 동력: | 7.5(10HP)kW | 심압대 퀼의 직경: | Ø75mm |
| 강조하다 |
기존 대련 선반 기계,CDS6166B 대련 선반 기계,CDS6266B 금속 벤치 선반 |
||
제품 설명
CDS6166B/CDS6266B 중국 기존 대련 선반 금속 벤치 선반 판매
제품 프레젠테이션
1. 이러한 선반 기계는 주로 ID 및 OD 원통형 면 테이퍼 표면 및 회전 표면이 특징인 기타 부품에 사용되는 다양한 선삭 적용이 가능합니다.
2. 이러한 선반 기계는 평면 선삭, 홈 가공, 절단, 드릴링 및 기타 널리 사용되는 미터법, 인치, 모듈 및 직경 피치 나사에 적합합니다.
3. 이러한 선반 기계는 소량 생산 공장 및 기계 유지 보수 공장에 완벽하게 적합하며 강철, 주철 및 비철금속을 포함한 다양한 재료를 가공할 수 있습니다.
주요 특징
1. CE 인증서, GAP 포함;
2. 스핀들 헤드: D8;
3. 가이드 레일 폭: 394mm
4. 가이드 레일 경도: HRC50, Depth1.5mm
5. 고주파 담금질(경도 HRC50)
6. 3-jaw 척 및 4-jaw 척: 직접 결합형
7. 선반 기계에는 왼손잡이와 오른손잡이가 장착되어 있습니다.
8. 기계식 클러치 및 기계식 제동;
9.옵션: 전자기 클러치, DRO 등.
| 표준 구성 | |

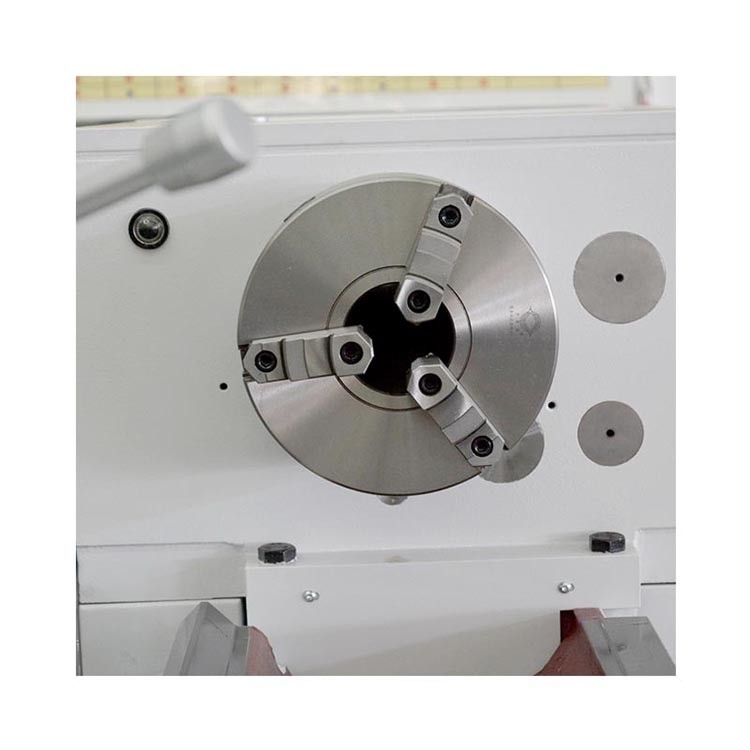

| 3-죠 척 | 리드 스크류 커버 |
| 심압대 고정 중심 | 4방향 도구 포스트 |
| 풋 브레이크 | 표준 툴킷 |
| 안정된 휴식(≥1500mm 가능) | |
| 팔로워 레스트(≥1500mm 사용 가능) | |
| 선택적 구성 | ||
| 4-죠 척 | 퀵 체인지 툴 포스트 | |
| 척 가드 | 도구 포스트 가드 | |
| 후면 스플래시 가드 | 심압대의 라이브 센터 | |
| 페이스 플레이트 | 실 다이얼 | |
| 드라이브 플레이트 | 테이퍼 회전 부착물 | |
| 드로 | 마차 정류장 | |
| 조절 가능한 패드 | 앵커 볼트 |
|
| 스핀들 센터 및 센터 슬리브 | ||
| 안정된 휴식 및 팔로우 휴식 (≤1000mm 사용 가능) | ||
제품 구성
| 제품 모델 | 단위 | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| 사양 | ||||||||
| 최대침대 위의 스윙 직경 | mm | Ø500 | Ø560 | Ø660 | ||||
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø290 | Ø350 | Ø440 | ||||
| 간격의 최대 스윙 직경 | mm | — | Ø760 | — | Ø800 | — | Ø870 | |
| 간격의 길이 | mm | — | 280 | — | 280 | — | 280 | |
| 최대공작물 길이 | mm | 750/1000/1500/2000/3000 | ||||||
| 최대절단 길이 | mm | 700/950/1450/1950/2950 | ||||||
| 축 | ||||||||
| 스핀들 노즈 | D8 | |||||||
| 스핀들 보어 | mm | Ø82(허용봉 직경≤Ø80) | ||||||
| 척 사이즈 | mm | Ø250 | Ø315 | |||||
| 스핀들 보어의 테이퍼 | 90mm/1:20 | |||||||
| 최대 스핀들 토크 | Nm | 1100 | ||||||
| 스핀들 속도 범위 | rpm | 26-2000(16단) | ||||||
| 스핀들 중심 높이 | mm | 250 | 280 | 325 | ||||
| 스핀들 모터 동력 | kW | 7.5(10HP) | ||||||
| 심압대 | ||||||||
| 심압대 퀼의 직경 | mm | Ø75 | ||||||
| 심압대 깃펜의 여행 | mm | 150 | ||||||
| 심압대 퀼의 테이퍼 | 5호 MT | |||||||
| Feeds&Threads(미터 나사 *인치 나사) | ||||||||
| 세로 피드 | 0.044-1.48mm/rpm(45종) *0.044~0.148인치/rpm(45종) | |||||||
| 교차 공급 | 0.022~0.74mm/rpm(45종) *0.031-0.092in/rpm(45종) | |||||||
| 메트릭 스레드 | mm | 0.5-80 (73종 *53종) | ||||||
| 모듈식 스레드 | mm | 0.5-40 (45종 *66종) | ||||||
| 인치 스레드 | TPI | 7/16-80 (47종 *47종) | ||||||
| 직경 피치 나사 | DP | 7/8~160 (47종 *48종) | ||||||
| 도구 포스트 | ||||||||
| Max.tool 생크 크기 | mm | 25X25 | ||||||
| 상단 슬라이드의 이동 | mm | 150 | ||||||
| 기계 치수 (L*W*H) |
mm | 2680X1223X1295(750) 2930X1223X1295(1000) 3430X1223X1295(1500) 3930X1223X1295(2000) 4930X1223X1009 | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325(1500) 3930X1223X1325(2000) 4930X1223X1325(3000) |
2680X1223X1370 (750) 2930X1223X1370(1000) 3430X1223X1370(1500) 3930X1223X1370(2000) 4930X1223X1370(3000) |
||||
| 기계 무게 | 킬로그램 | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
자주하는 질문
1. 최소 주문 수량은 얼마입니까?
최소 주문 수량은 1세트입니다.
2. 귀사의 지불 기간은 어떻습니까?
지불 기간은 일반 T/T 또는 L/C입니다.
3. 보증에 대해 알려주시겠습니까?
보증은 1년입니다.
4. CE 또는 기타 인증서가 있습니까?
세륨 및 ISO9001.
6. 배달 시간은 언제입니까?
우리는 당신의 지불을받은 후 60 일 이내에 그것을 배달합니다.
