수동 스레딩 선반 기계 CDS6150C CDS6250C 중간 간격 선반 기계
제품 세부 정보
| 상품명: | CDS6150C/CDS6250C 다양한 터닝공정에 사용되는 수평선반기 | <i>Max.</i> <b>최대</b> <i>swing diameter over bed</i> <b>침대 위의 스윙 직경</b>: | Ø500mm |
|---|---|---|---|
| 크로스 슬라이드에 대한 최대 스윙 직경: | Ø290mm | 간격의 최대 스윙 직경: | —/Ø760mm |
| <i>Max.</i> <b>최대</b> <i>workpiece length</i> <b>공작물 길이</b>: | 750/1000/1500/2000/3000mm | <i>Max.</i> <b>최대</b> <i>cutting length</i> <b>절단 길이</b>: | 700/950/1450/1950/2950mm |
| 스핀들 보어: | Ø105(허용봉지름≤Ø103)mm | 스핀들 속도 범위: | 26-1700(16단) rpm |
| 스핀들 모터 동력: | 7.5(10HP)kW | 심압대 퀼의 직경: | Ø75mm |
| 강조하다 |
수동 스레딩 선반 기계,중간 스레딩 선반 기계,중간 갭 선반 기계 |
||
제품 설명

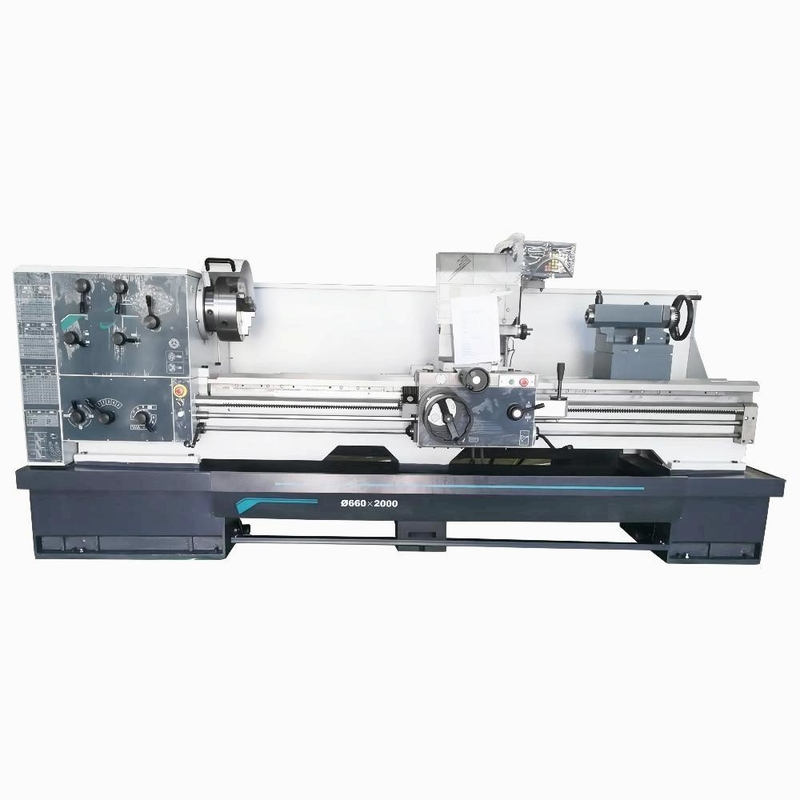

CDS6150C/CDS6250C 수동형 나사 가공 중형 갭 선반 기계
제품 프레젠테이션
CD-S 시리즈 일반 선반은 전면 및 후면 다리가 넓은 직각 평면 모양이 인기가 있습니다.침대가 겪었습니다
고주파 표면 담금질 및 연삭, 담금질 경도 G50.헤드 박스 기어는 고주파를 거쳤습니다.
치아의 담금질 및 정밀 연삭 및 기어 정확도는 레벨 7에 도달 할 수 있습니다. 부품의 치수 정확도
이 기계에서 처리되는 것은 IT7 수준에 도달할 수 있고 표면 거칠기는 1.6 수준에 도달할 수 있습니다.
제품 구성
| 제품 모델 | 단위 | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| 사양 | ||||||||
| 최대침대 위의 스윙 직경 | mm | Ø500 | Ø560 | Ø660 | ||||
| 크로스 슬라이드에 대한 최대 스윙 직경 | mm | Ø290 | Ø350 | Ø440 | ||||
| 간격의 최대 스윙 직경 | mm | — | Ø760 | — | Ø800 | — | Ø870 | |
| 간격의 길이 | mm | — | 280 | — | 280 | — | 280 | |
| 최대공작물 길이 | mm | 750/1000/1500/2000/3000 | ||||||
| 최대절단 길이 | mm | 700/950/1450/1950/2950 | ||||||
| 축 | ||||||||
| 스핀들 노즈 | D8 | |||||||
| 스핀들 보어 | mm | Ø105(허용봉 직경≤Ø103) | ||||||
| 척 사이즈 | mm | Ø315 | ||||||
| 스핀들 보어의 테이퍼 | 110mm/1:20 | |||||||
| 최대 스핀들 토크 | Nm | 1100 | ||||||
| 스핀들 속도 범위 | rpm | 26-1700(16단) | ||||||
| 스핀들 중심 높이 | mm | 250 | 280 | 325 | ||||
| 스핀들 모터 동력 | kW | 7.5(10HP) | ||||||
| 심압대 | ||||||||
| 심압대 퀼의 직경 | mm | Ø75 | ||||||
| 심압대 깃펜의 여행 | mm | 150 | ||||||
| 심압대 퀼의 테이퍼 | 5호 MT | |||||||
| Feeds&Threads(미터 나사 *인치 나사) | ||||||||
| 세로 피드 | 0.044-1.48mm/rpm(45종) *0.044~0.148인치/rpm(45종) | |||||||
| 교차 공급 | 0.022~0.74mm/rpm(45종) *0.031-0.092in/rpm(45종) | |||||||
| 메트릭 스레드 | mm | 0.5-80 (73종 *53종) | ||||||
| 모듈식 스레드 | mm | 0.5-40 (45종 *66종) | ||||||
| 인치 스레드 | TPI | 7/16-80 (47종 *47종) | ||||||
| 직경 피치 나사 | DP | 7/8~160 (47종 *48종) | ||||||
| 도구 포스트 | ||||||||
| Max.tool 생크 크기 | mm | 25X25 | ||||||
| 상단 슬라이드의 이동 | mm | 150 | ||||||
| 기계 치수 (L*W*H) |
mm | 2680X1223X1295(750) 2930X1223X1295(1000) 3430X1223X1295(1500) 3930X1223X1295(2000) 4930X1223X1009 | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325(1500) 3930X1223X1325(2000) 4930X1223X1325(3000) |
2680X1223X1370 (750) 2930X1223X1370(1000) 3430X1223X1370(1500) 3930X1223X1370(2000) 4930X1223X1370(3000) |
||||
| 기계 무게 | 킬로그램 | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
| 표준 구성 | |
| 3-죠 척 | 리드 스크류 커버 |
| 심압대 고정 중심 | 4방향 도구 포스트 |
| 풋 브레이크 | 표준 툴킷 |
| 안정된 휴식(≥1500mm 가능) | |
| 팔로워 레스트(≥1500mm 사용 가능) | |
| 선택적 구성 | ||
| 4-죠 척 | 퀵 체인지 툴 포스트 | |
| 척 가드 | 도구 포스트 가드 | |
| 후면 스플래시 가드 | 심압대의 라이브 센터 | |
| 페이스 플레이트 | 실 다이얼 | |
| 드라이브 플레이트 | 테이퍼 회전 부착물 | |
| 드로 | 마차 정류장 | |
| 조절 가능한 패드 | 앵커 볼트 |
|
| 스핀들 센터 및 센터 슬리브 | ||
| 안정된 휴식 및 팔로우 휴식 (≤1000mm 사용 가능) |
||
포장 및 배송
